ANSI标准滑套式管道连接法兰设计

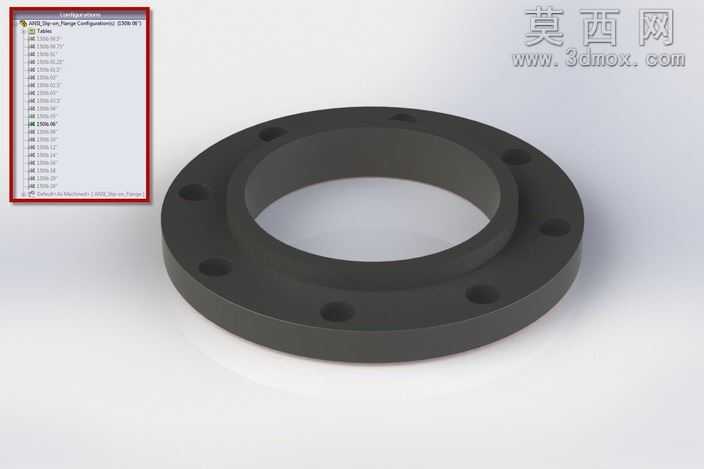

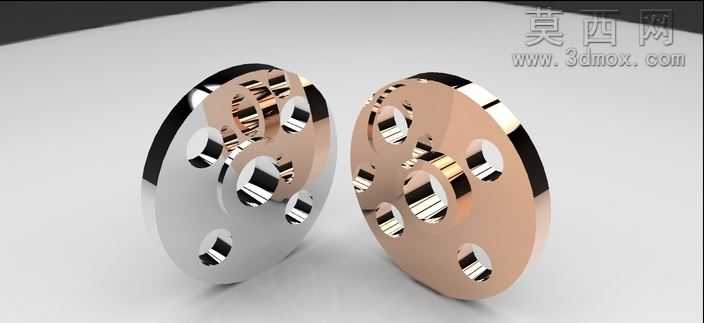

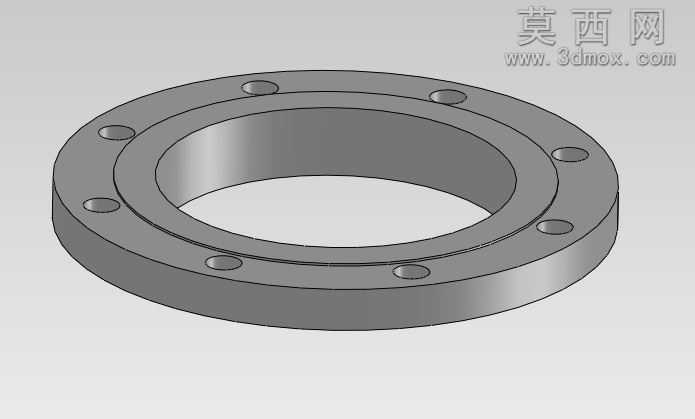

本作品为遵循ANSI标准设计的滑套式管道法兰三维模型，建模阶段采用主流三维机械设计软件完成全参数化构建，首先以法兰公称通径、压力等级对应的标准尺寸为基准，绘制法兰盘的截面草图，通过旋转特征生成法兰的基体结构，保证法兰内孔、外圆、厚度的基础尺寸完全符合美标法兰的规范要求。随后在法兰盘的圆周方向，按照标准规定的螺栓孔中心圆直径，均匀阵列排布螺栓通孔，建模过程中对每个螺栓孔的孔径、孔位角度偏差做了参数约束，确保孔位精度满足管路装配的同轴度要求，同时在法兰密封面位置做了精准的凸台结构设计，预留出密封垫片的安装空间，保证法兰连接时的密封性能。模型的滑套结构部分做了适配管道外径的公差设计，内孔尺寸略大于对应规格管道的外径，方便管道滑入法兰内部后进行焊接固定，相较于对焊法兰，该滑套结构安装时更易对中，现场装配难度更低。材质渲染阶段采用了碳素钢的金属材质效果，还原了工业法兰常用的碳钢材质质感，对法兰的端面、外圆、螺栓孔边缘做了倒角处理的细节建模，避免锐边结构，符合机械加工的工艺要求，同时也还原了实际零件加工后的边角过渡特征。设计过程中充分考虑了法兰的实际使用场景，整体结构无多余冗余特征，所有尺寸均可直接对接生产加工，模型包含的不同格式文件可适配多款三维设计软件，方便不同使用场景下的编辑修改，可直接用于管路系统的装配模拟、工程出图以及加工生产的参考，覆盖1/2规格的小尺寸法兰参数，能够适配小通径管路的连接需求，在给排水、低压流体输送、普通工业管路系统中均可适用，模型的结构设计兼顾了标准合规性与装配实用性，能够有效帮助工程技术人员快速完成管路系统的设计搭建工作。
