CATIA设计涡轮螺旋桨发动机三维模型

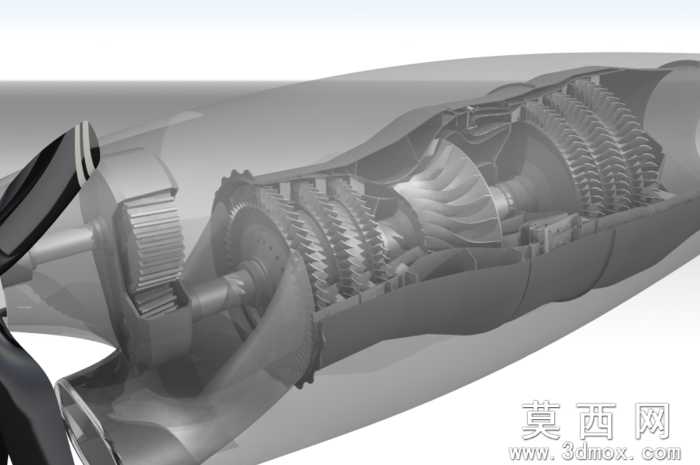

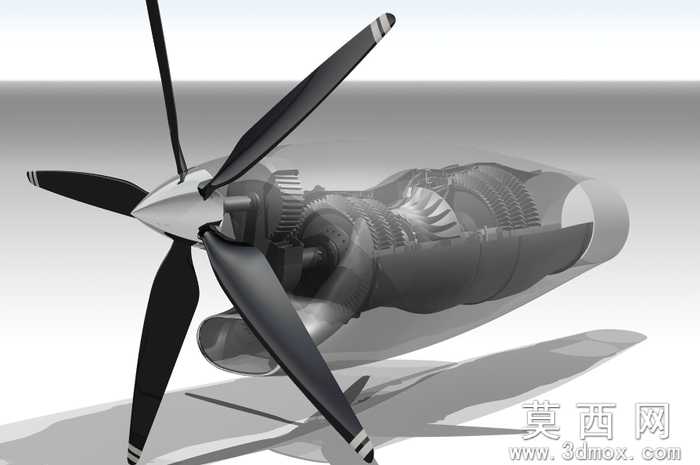

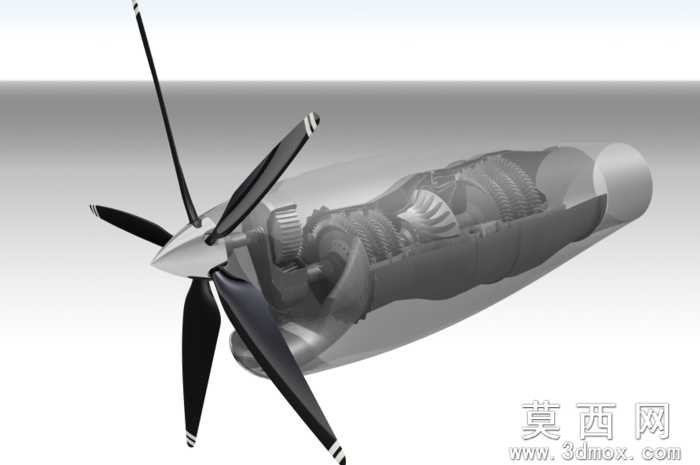

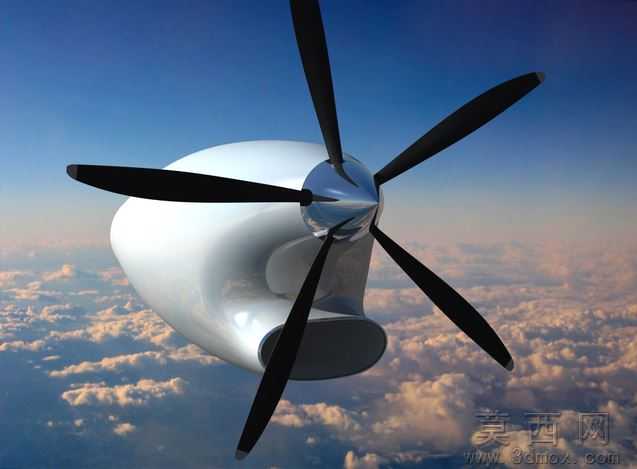

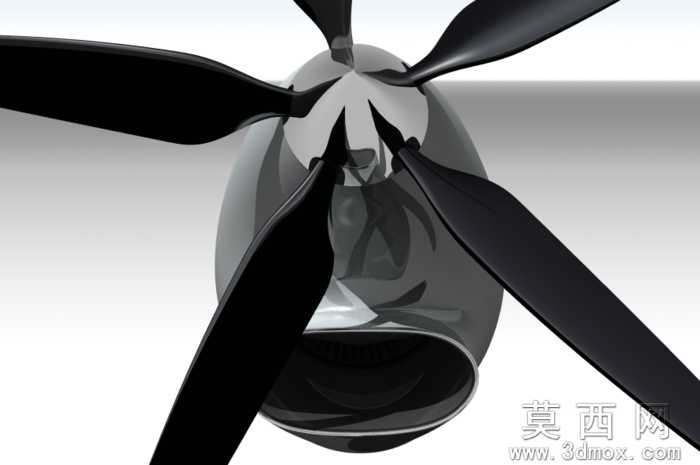

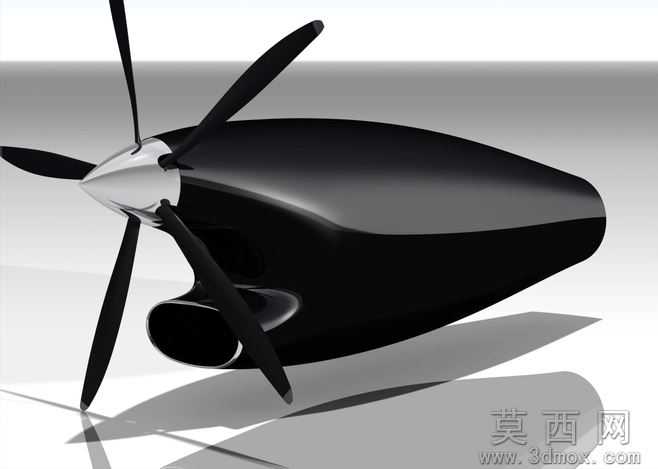

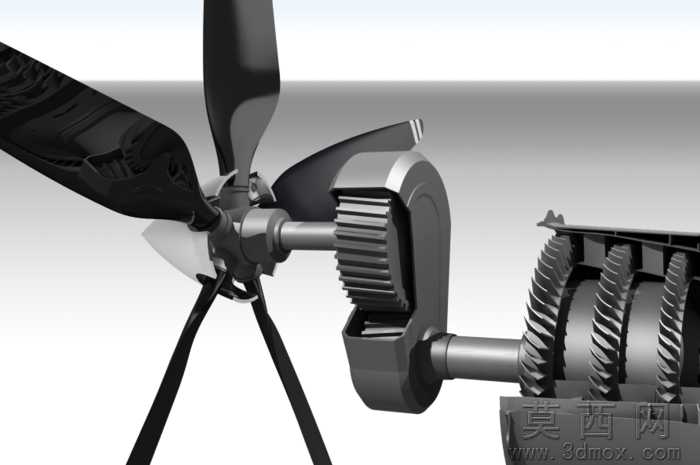

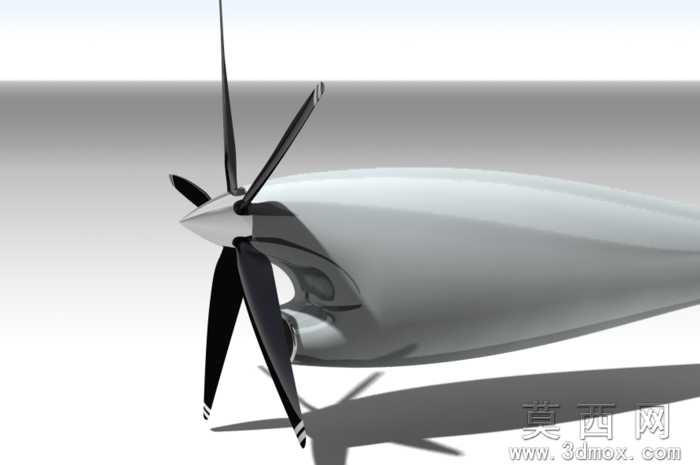

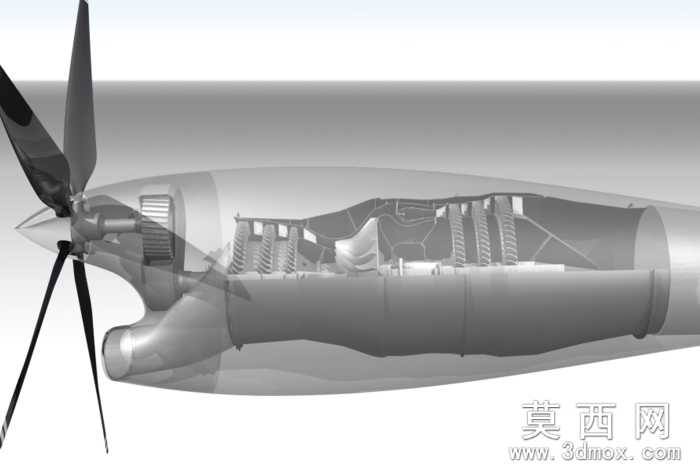

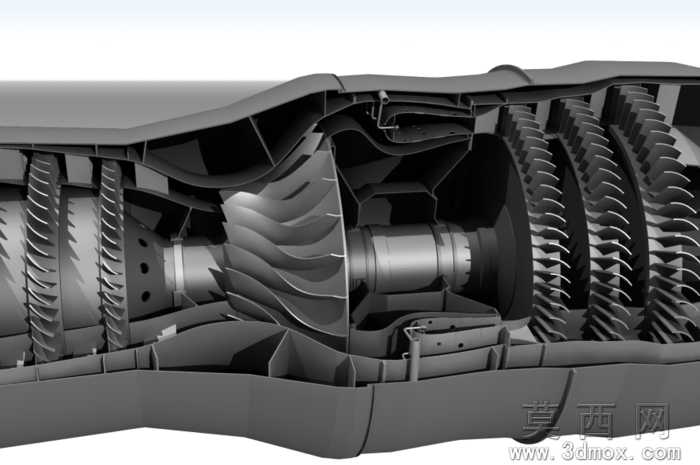

本模型基于CATIA软件完成全参数化建模，建模过程中对原有结构进行了多轮优化调整，首先简化了传统涡桨发动机复杂的齿轮箱传动结构，将原本冗余的行星轮组进行整合重构，大幅降低了装配复杂度，同时对螺旋桨桨叶进行了翼型优化，增大了桨叶尺寸并调整了扭转角度，匹配改进后的燃烧室与定子结构，让整体动力输出效率得到提升。参数设计阶段严格遵循航空发动机气动布局规范，对压气机叶片级数、涡轮导叶角度、燃烧室容积、桨叶安装角等核心参数进行了关联约束，所有零部件尺寸均可通过参数表快速调整，方便后续进行性能迭代与方案修改。渲染环节采用金属材质模拟发动机机匣、叶片、齿轮等金属部件的质感，对桨叶表面添加了哑光耐磨涂层效果，燃烧室内部赋予耐高温合金材质属性，搭配柔和的环境光影与地面投影，清晰展现发动机内部的传动结构与气动布局细节。结构原理上，该模型完整还原了涡轮螺旋桨发动机的工作逻辑：空气经进气道进入压气机完成压缩后送入燃烧室，与燃油混合燃烧产生高温高压燃气驱动涡轮旋转，涡轮一方面带动压气机持续工作，另一方面通过减速齿轮箱驱动前部的多叶螺旋桨旋转产生拉力，剩余燃气从尾喷口排出提供额外推力，完整呈现了涡桨发动机兼顾低速效率与推力输出的结构特点。软件兼容方面，模型可导出STEP、IGES等通用三维格式，同时支持STL格式用于3D打印验证，也可兼容CATIA V5版本直接打开编辑，能够适配主流三维机械设计软件的使用需求。在研发教学应用场景中，该模型可作为航空发动机原理教学的直观演示教具，帮助学习者理解涡桨发动机的内部构造与工作流程，也可作为航空动力装备研发的概念参考模型，为小型通航飞机、无人机的动力系统选型与结构设计提供三维参照，同时也适合机械设计从业者学习复杂传动结构、曲面叶片的建模思路与参数化设计方法。
