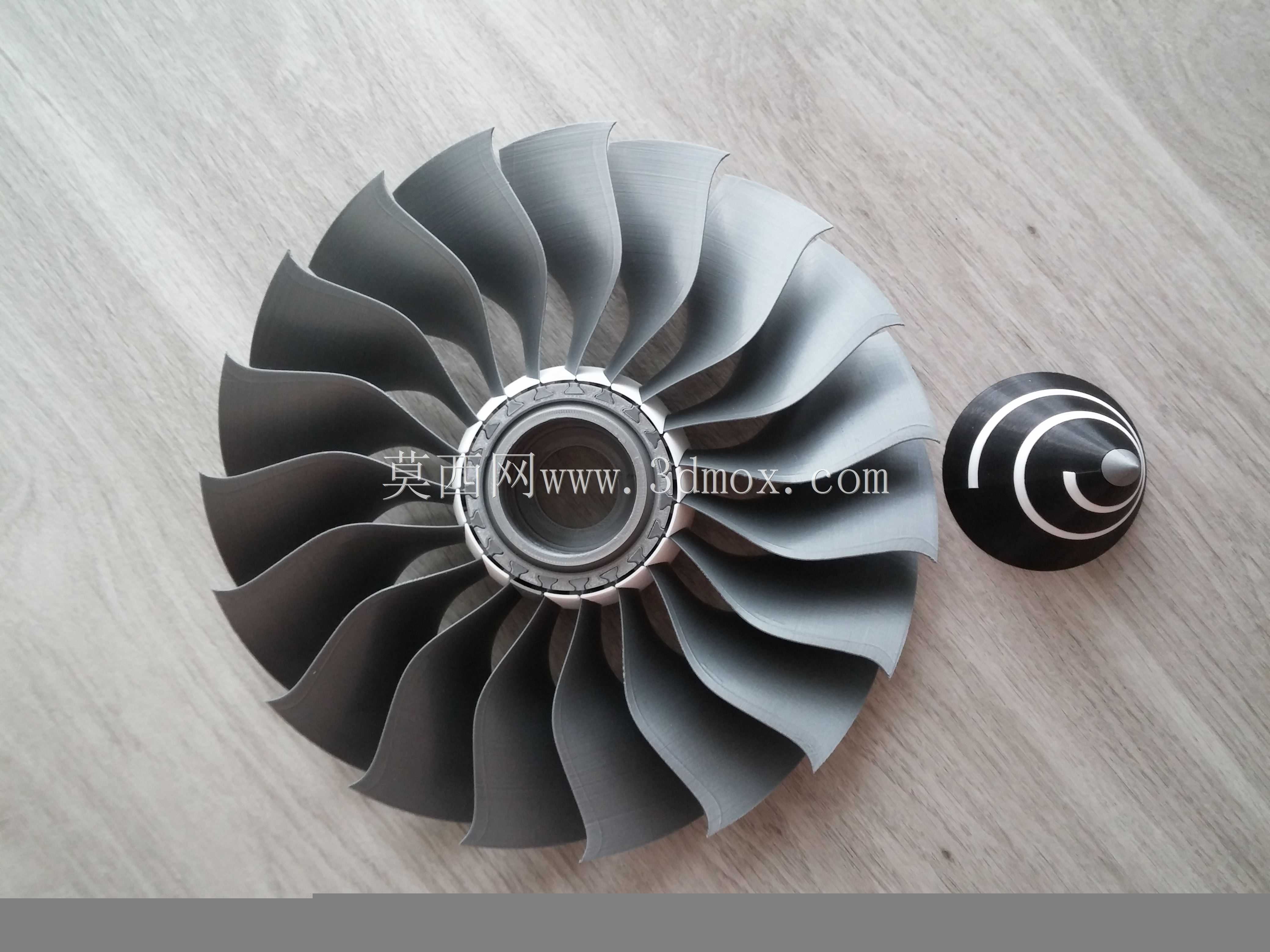

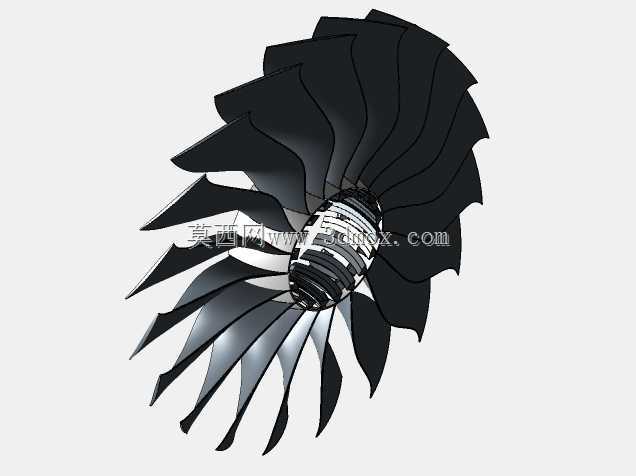

适配3D打印的高旁路涡扇叶片结构

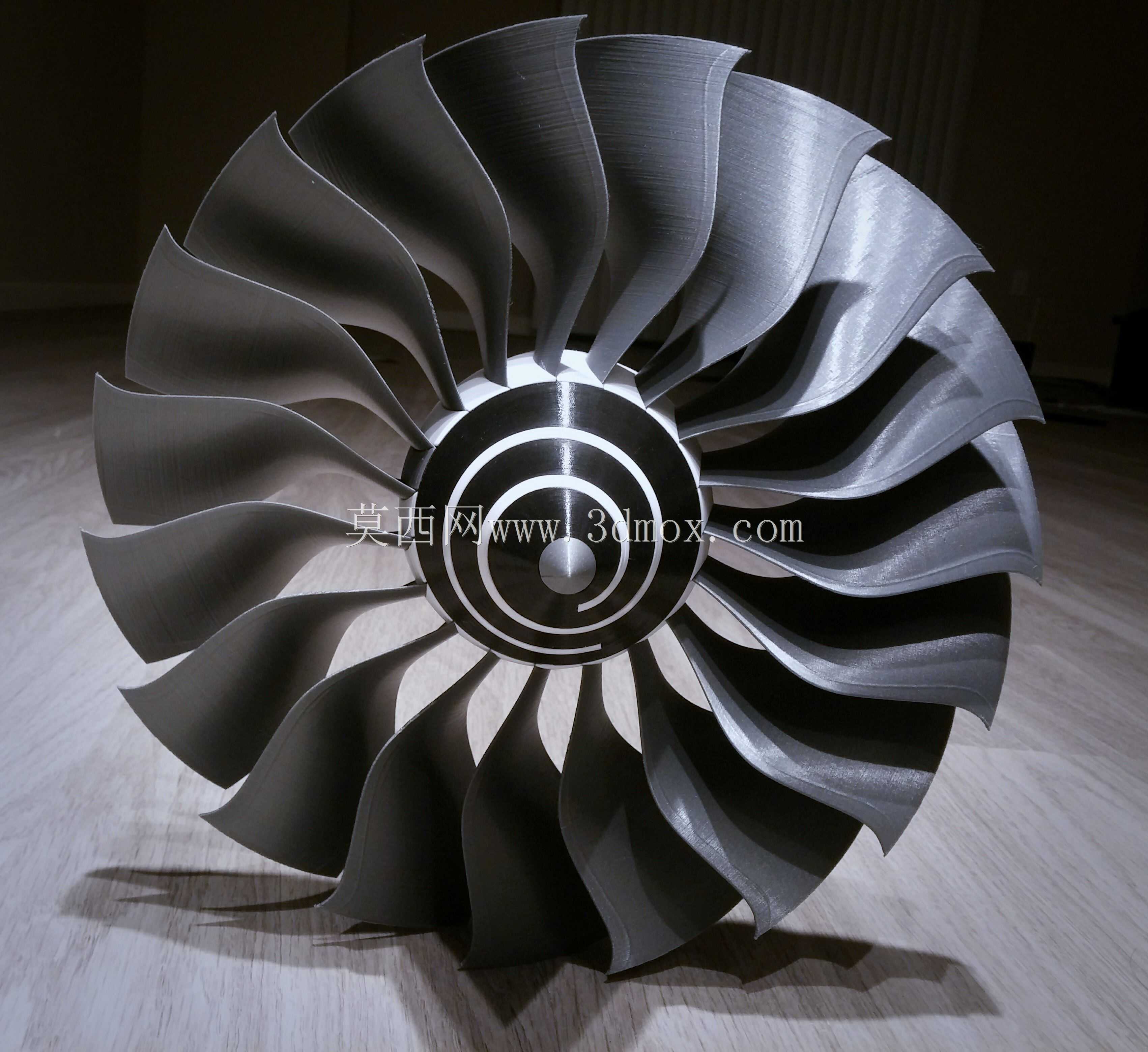

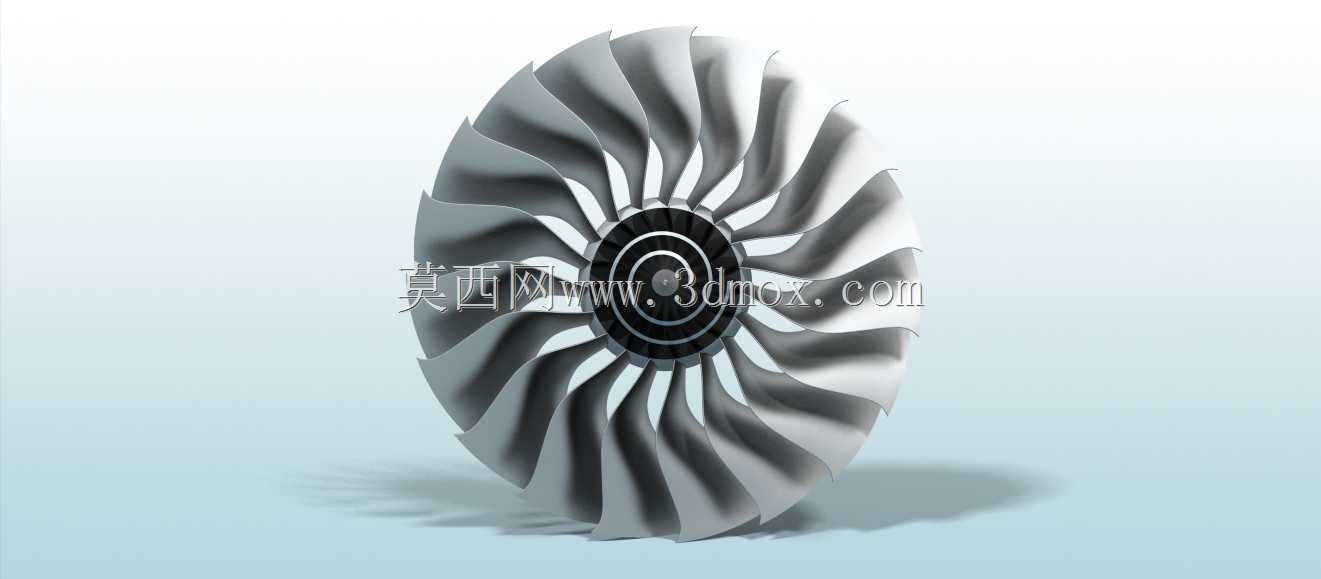

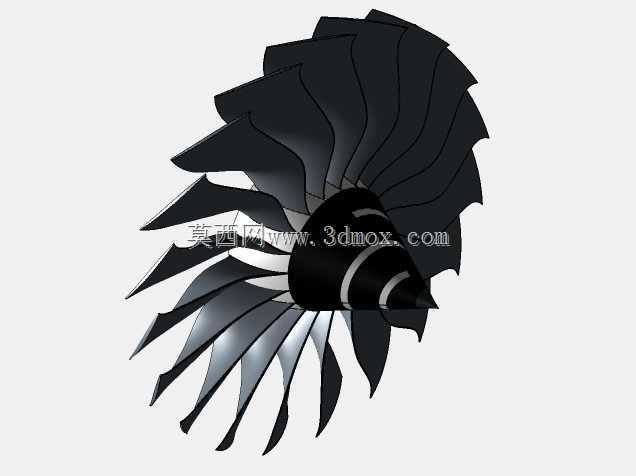

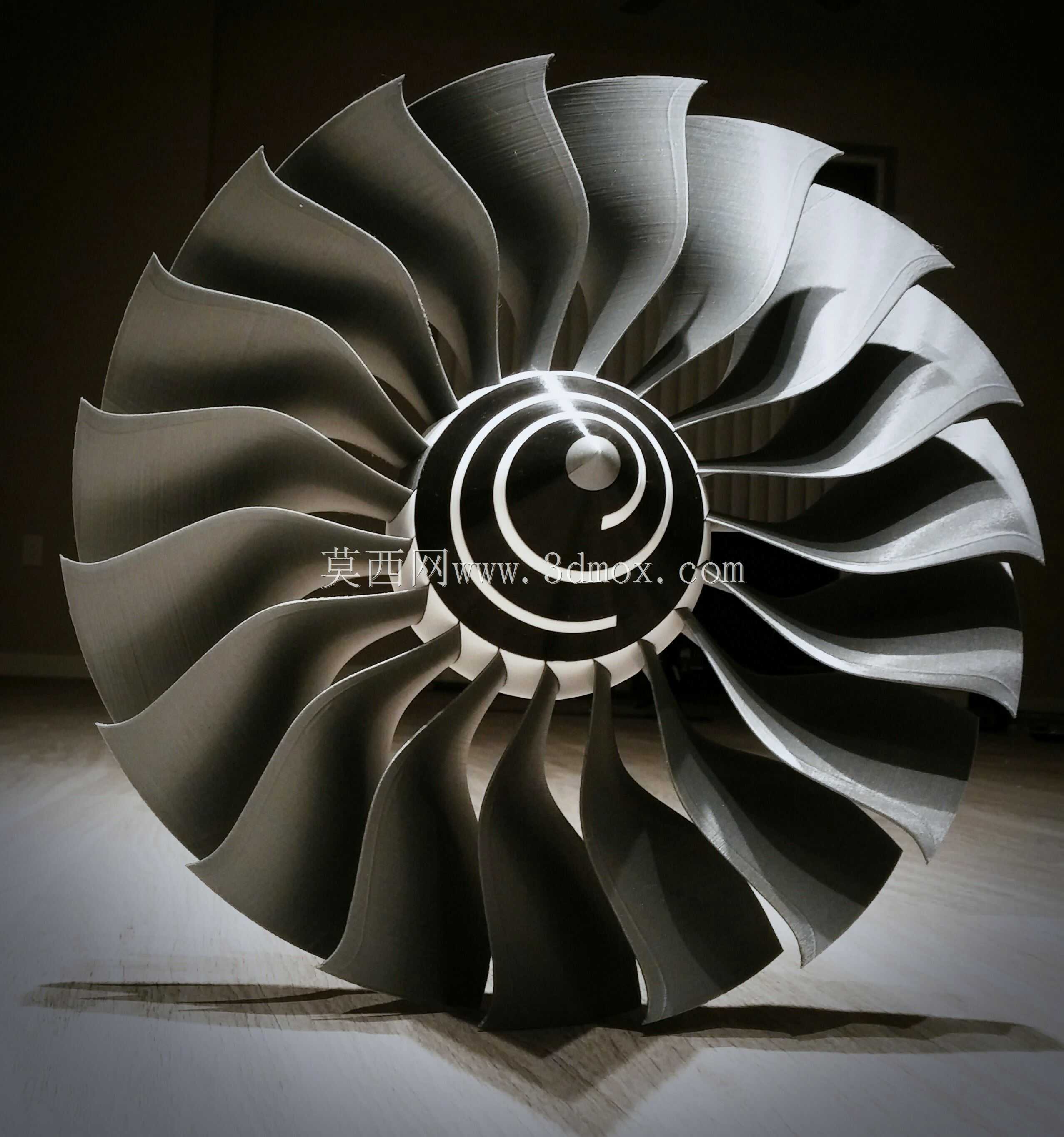

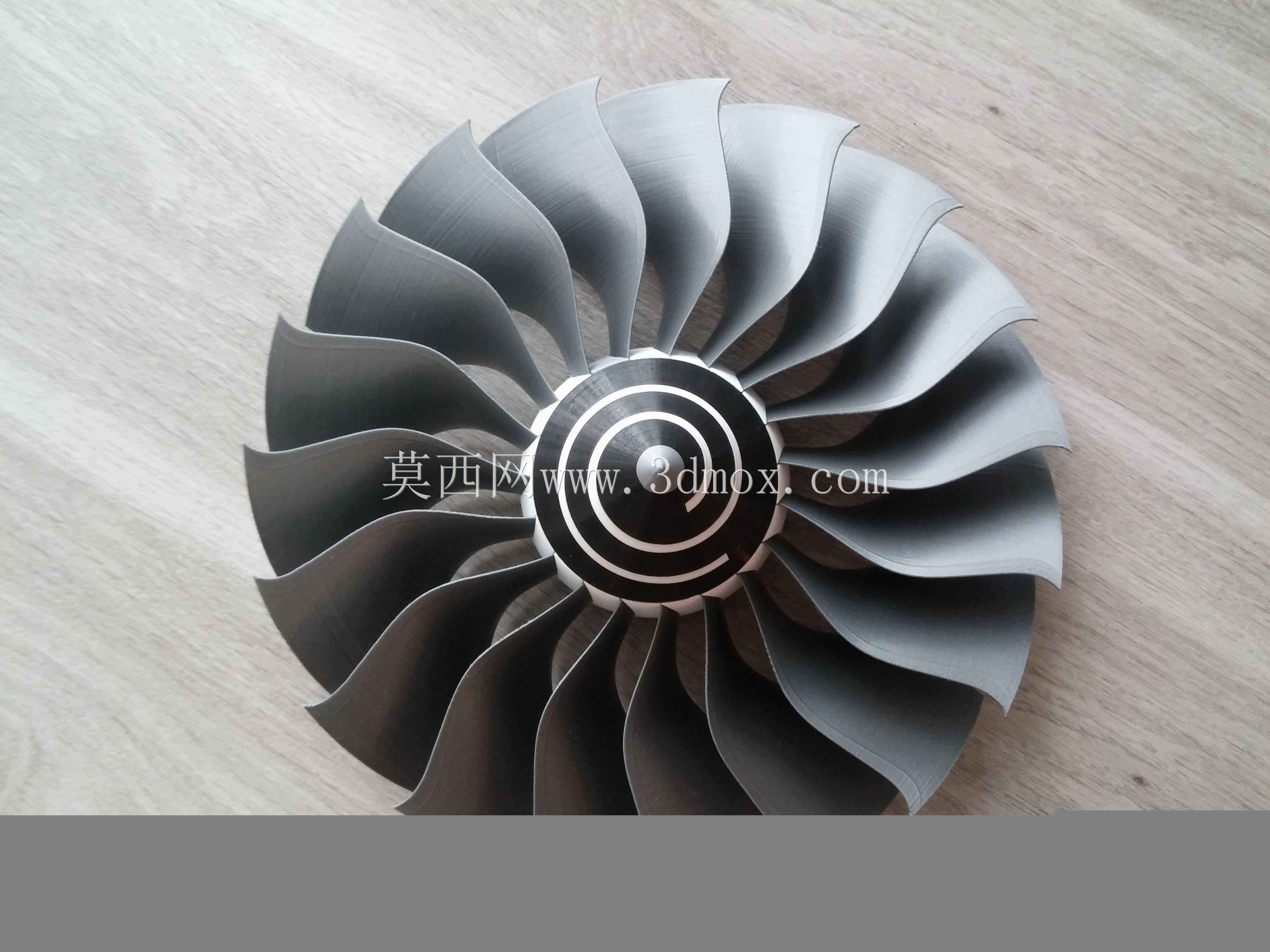

这款高旁路风扇结构的设计灵感源自航空涡扇发动机的前端增压级部件，核心应用场景覆盖航空动力原理教学展示、桌面级工业风摆件制作、小型涵道动力装置前端进气增压试验等多个领域。作为高旁路涡扇动力系统的核心进气做功部件，它的实际用途是在动力装置运转时，通过叶片的高速旋转对进入涵道的气流进行预压缩与导流，将大流量低速空气导入外涵道产生主要推力，同时将部分气流压入核心机参与燃烧做功，是高旁路比涡扇动力实现高推进效率、低油耗特性的关键结构。在功能特性上，这款结构充分考虑了3D打印的成型特点，所有叶片曲面均做了连续顺滑过渡处理，没有小于0.8mm的薄壁悬空结构，无需额外添加大量支撑即可完成打印，叶片前缘做了0.3mm的圆角强化处理，避免打印完成后清理支撑时出现边缘崩缺，整体结构为一体化成型设计，无需后续组装即可直接使用，叶片的翼型截面完全参照真实高旁路风扇的气动外形设计，旋转时气流导向均匀，不会出现明显的紊流异响。设计思路上，首先还原了真实高旁路风扇的大直径、宽弦叶片、大扭角的核心特征，每一片叶片从叶根到叶尖的扭角变化经过反复调整，既保证了视觉上的高度拟真，也兼顾了3D打印时的逐层成型角度，将所有悬空面的倾斜角度控制在45度以上，大幅降低打印支撑的用量，同时叶根与中心轮毂的连接位置做了加厚圆弧过渡，提升整体结构强度，即使高速旋转也不会出现叶根断裂的问题，中心轮毂位置预留了标准的电机轴安装孔位，可以直接适配常规小型直流电机的输出轴，不需要额外做转接结构。外形尺寸与安装边界方面，整体结构为正圆形回转体，最大外缘由叶尖轨迹构成，安装时需要保证外沿与涵道内壁保留1-2mm的安全间隙，避免旋转时叶片刮蹭涵道壁，中心轮毂的轴向厚度控制在合理范围，既保证与电机轴的配合长度足够传递扭矩，也不会占用过多的轴向安装空间，轴向两端均做了平面处理，可以直接贴合安装座进行固定，不需要额外调整安装平面度，整体重量经过结构优化，在保证强度的前提下尽可能做了轻量化处理，降低旋转时的动平衡负载，适配小功率电机即可驱动运转。
