A380主起落架舱门（重新设计）

栏目分类：3D模型 发布时间：2021-10-12 ID：309461
作品图片
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）
  • A380主起落架舱门（重新设计）

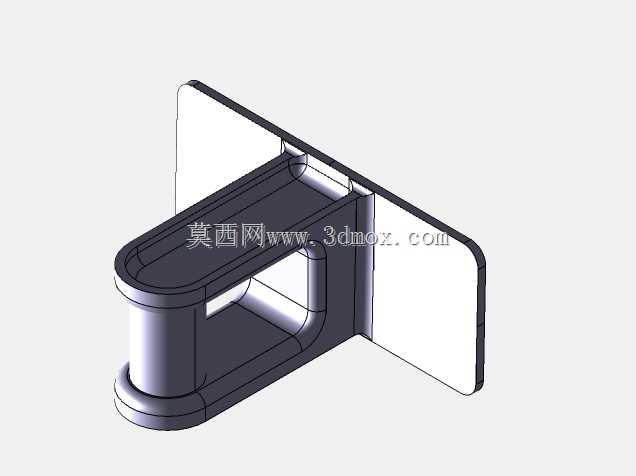

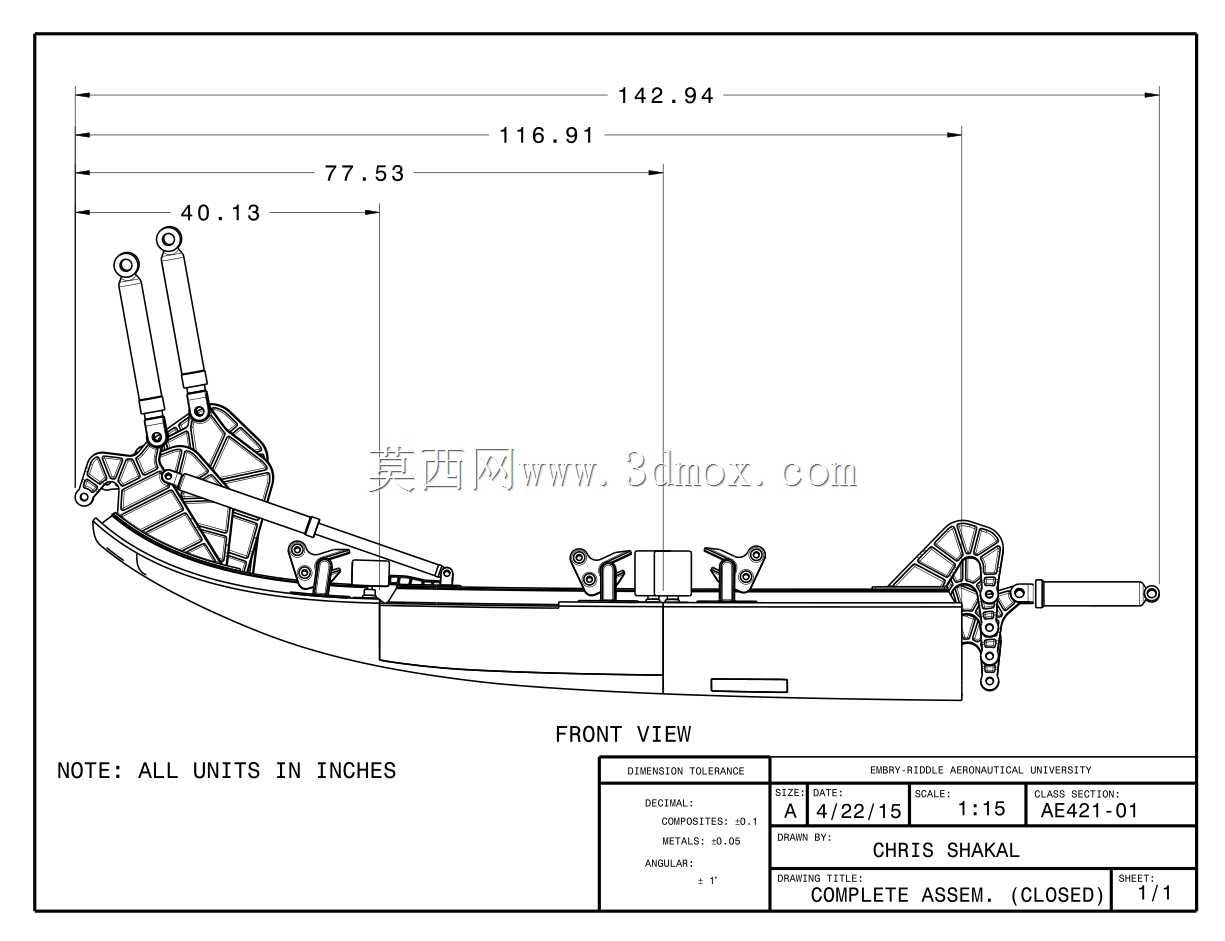

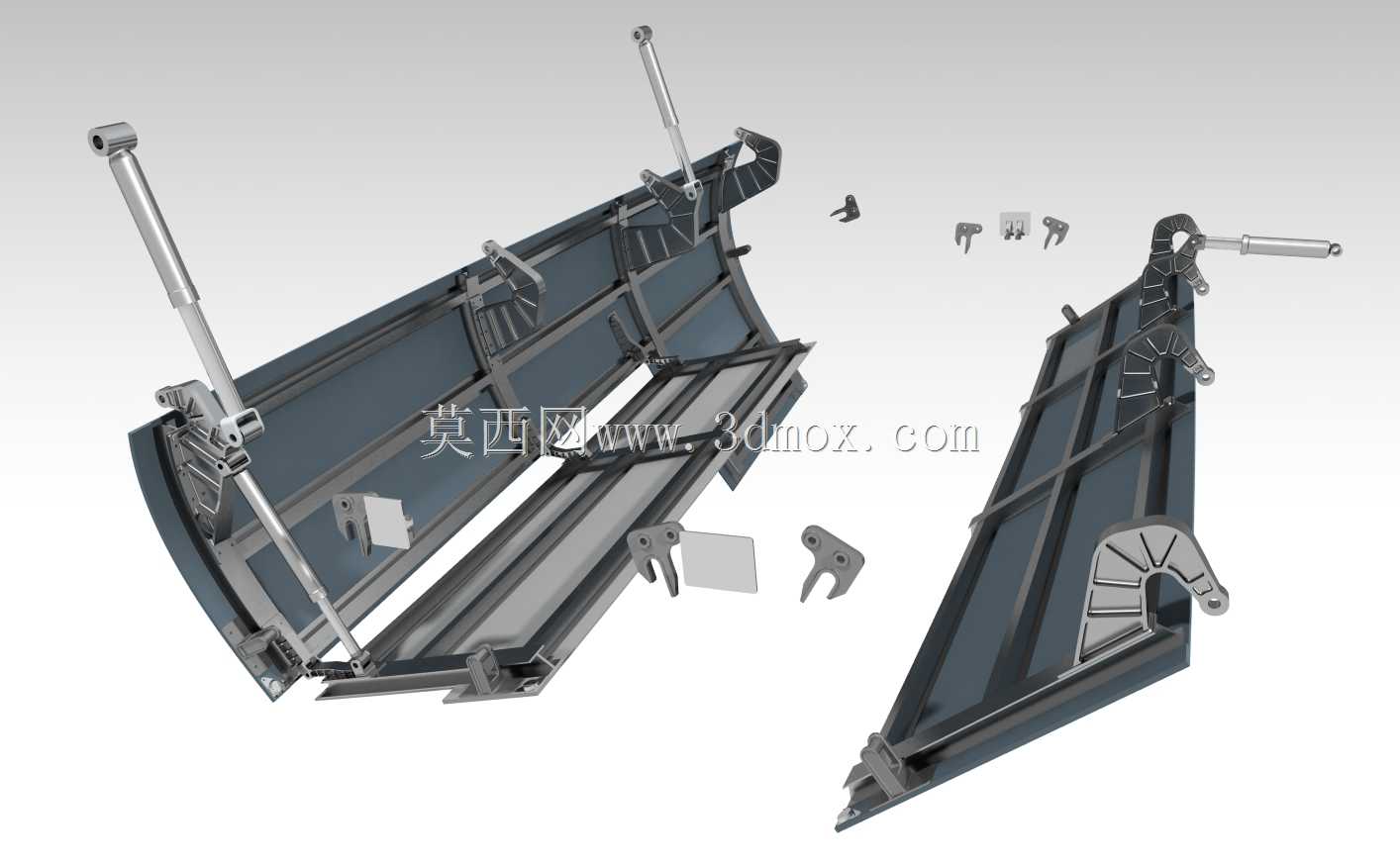

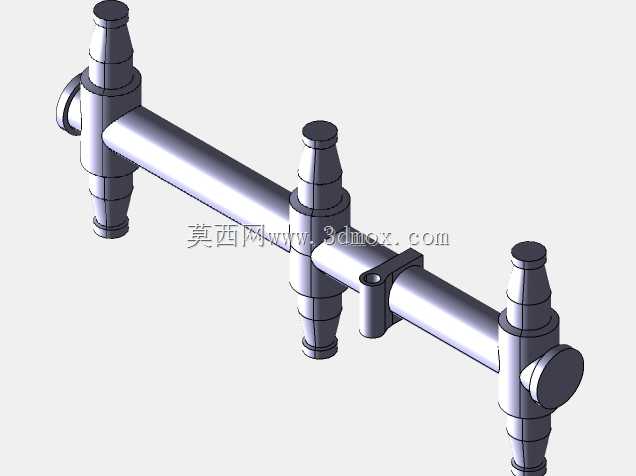

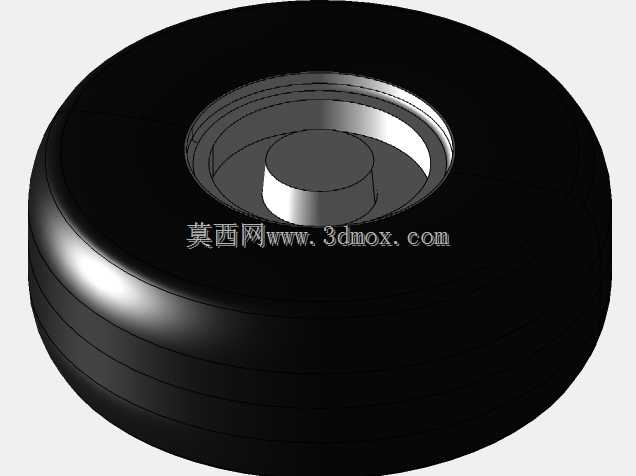

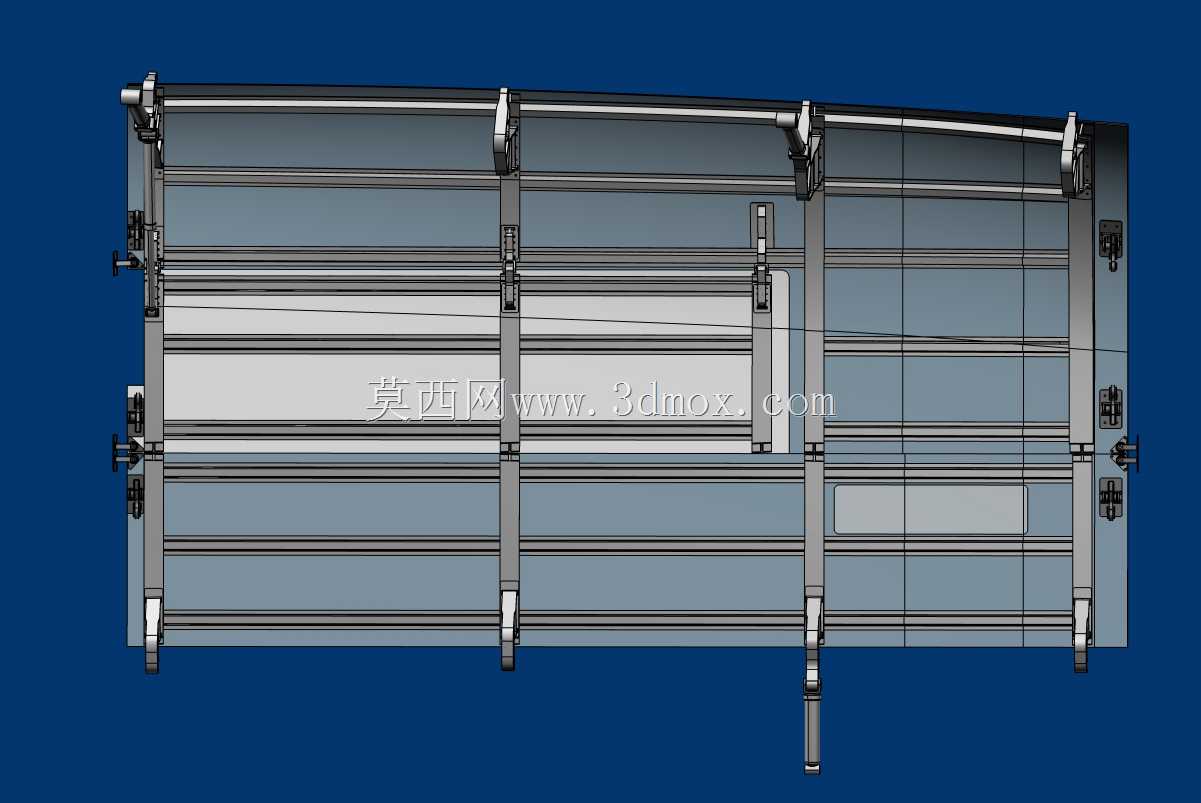

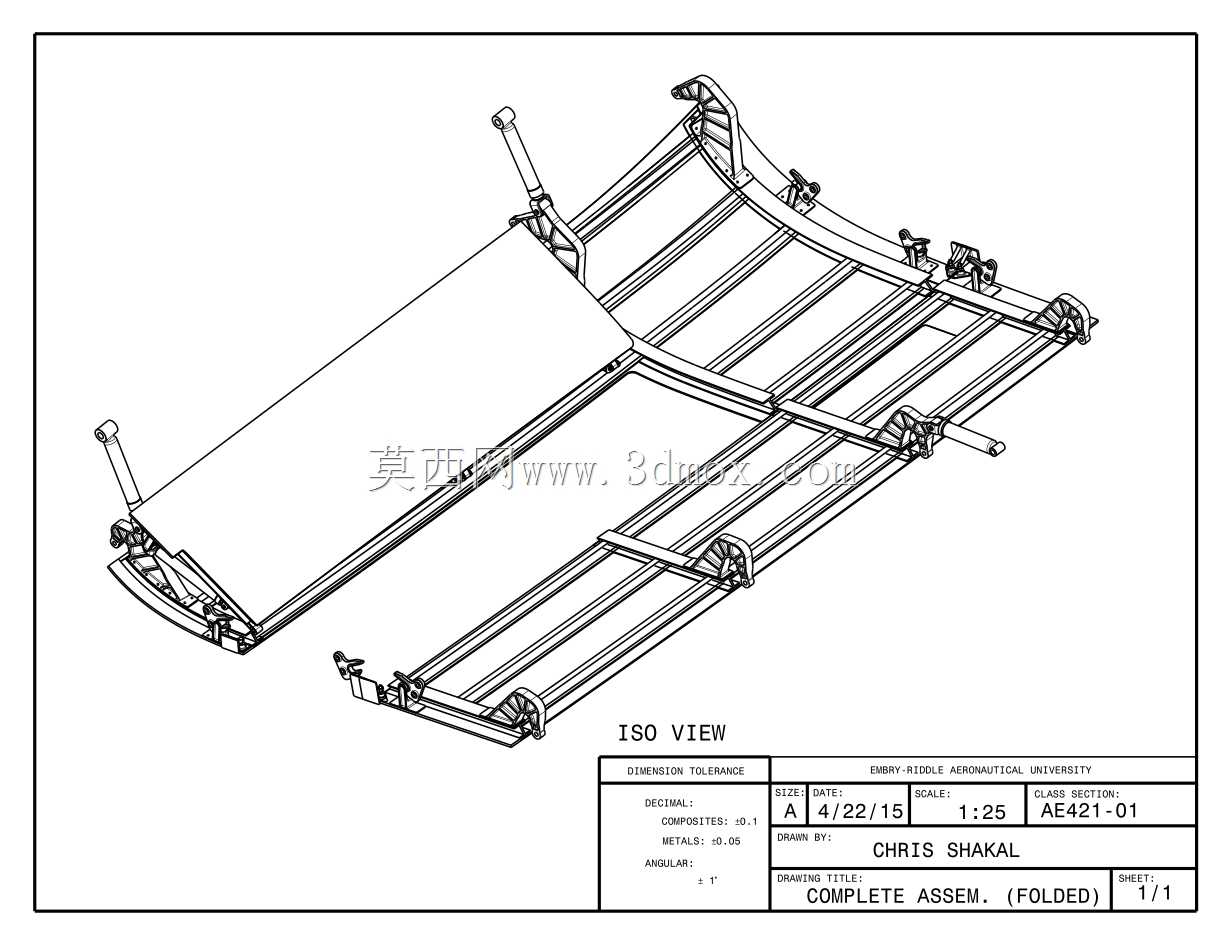

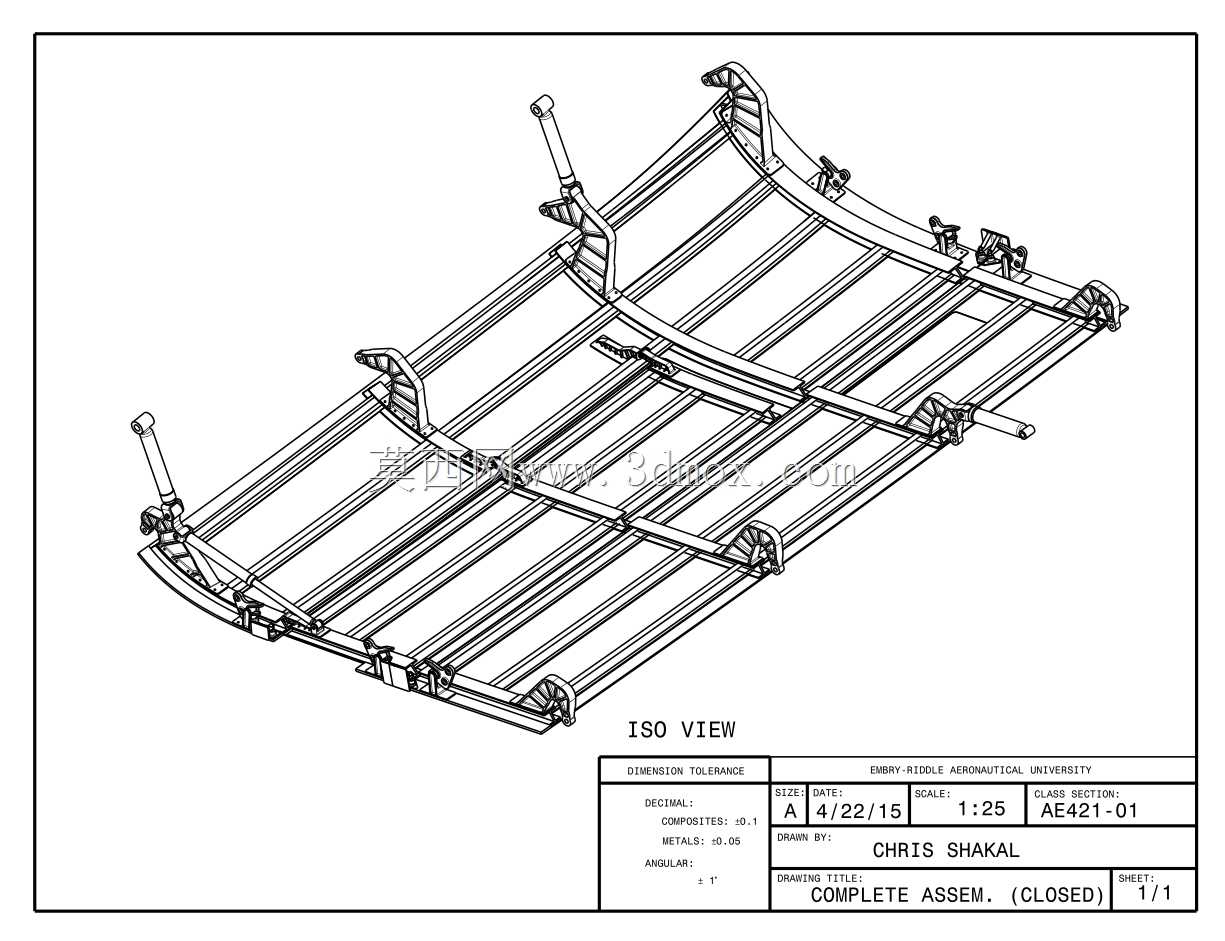

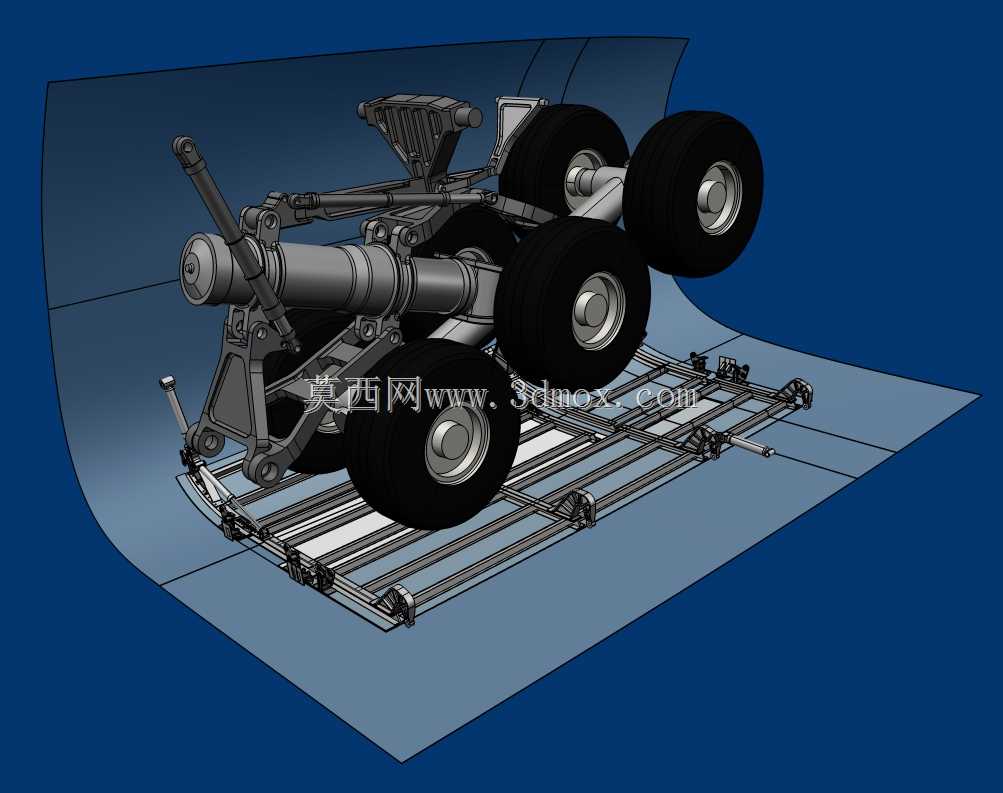

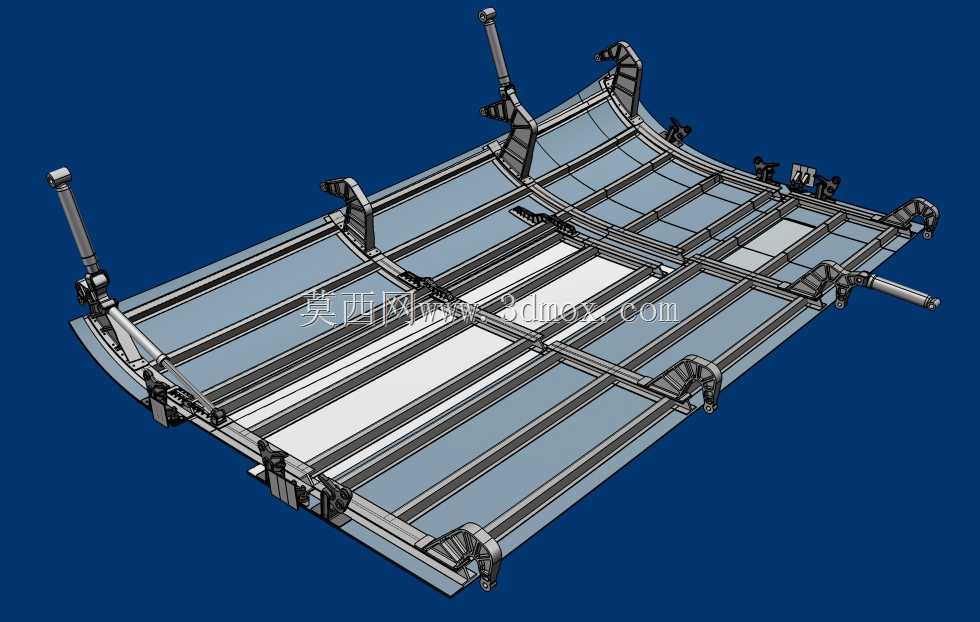

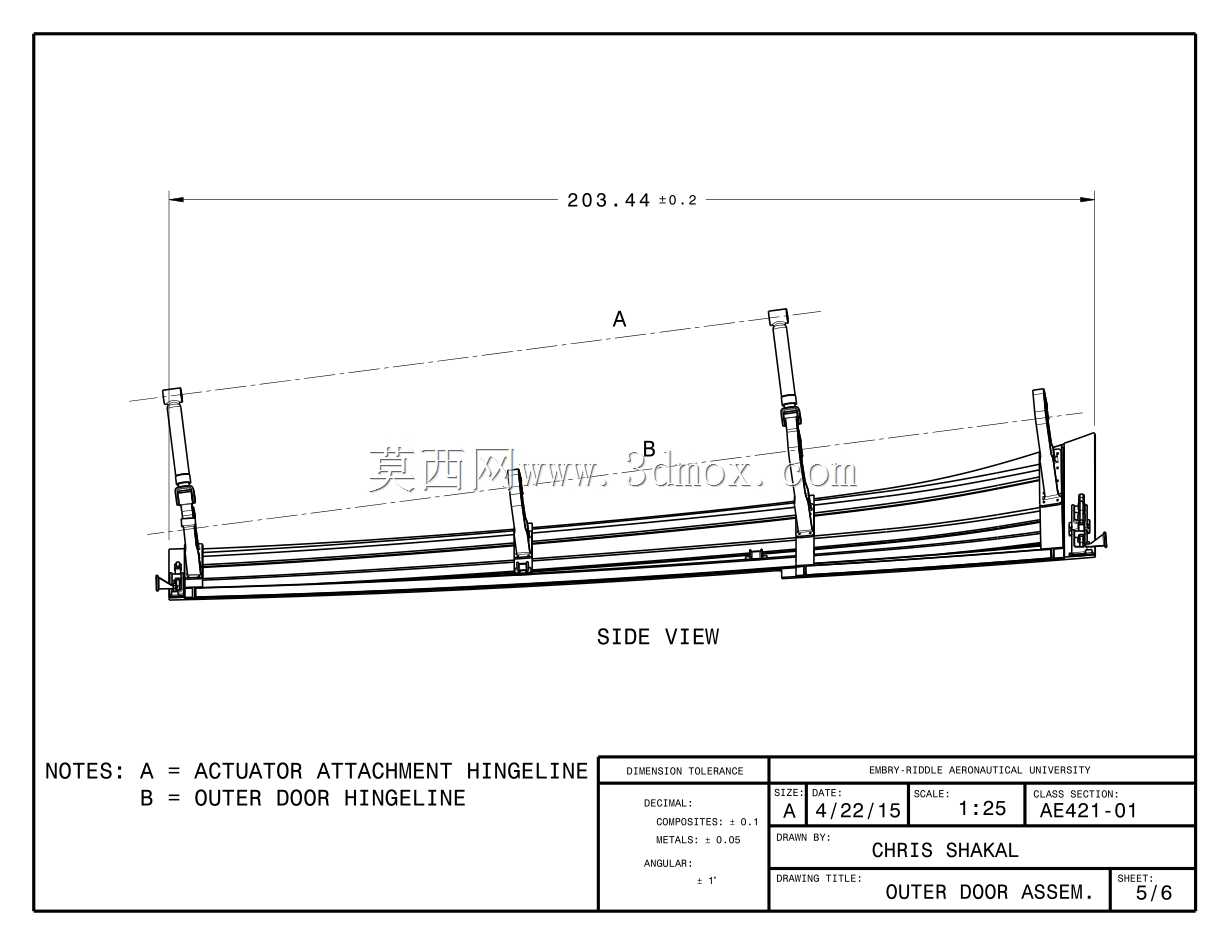

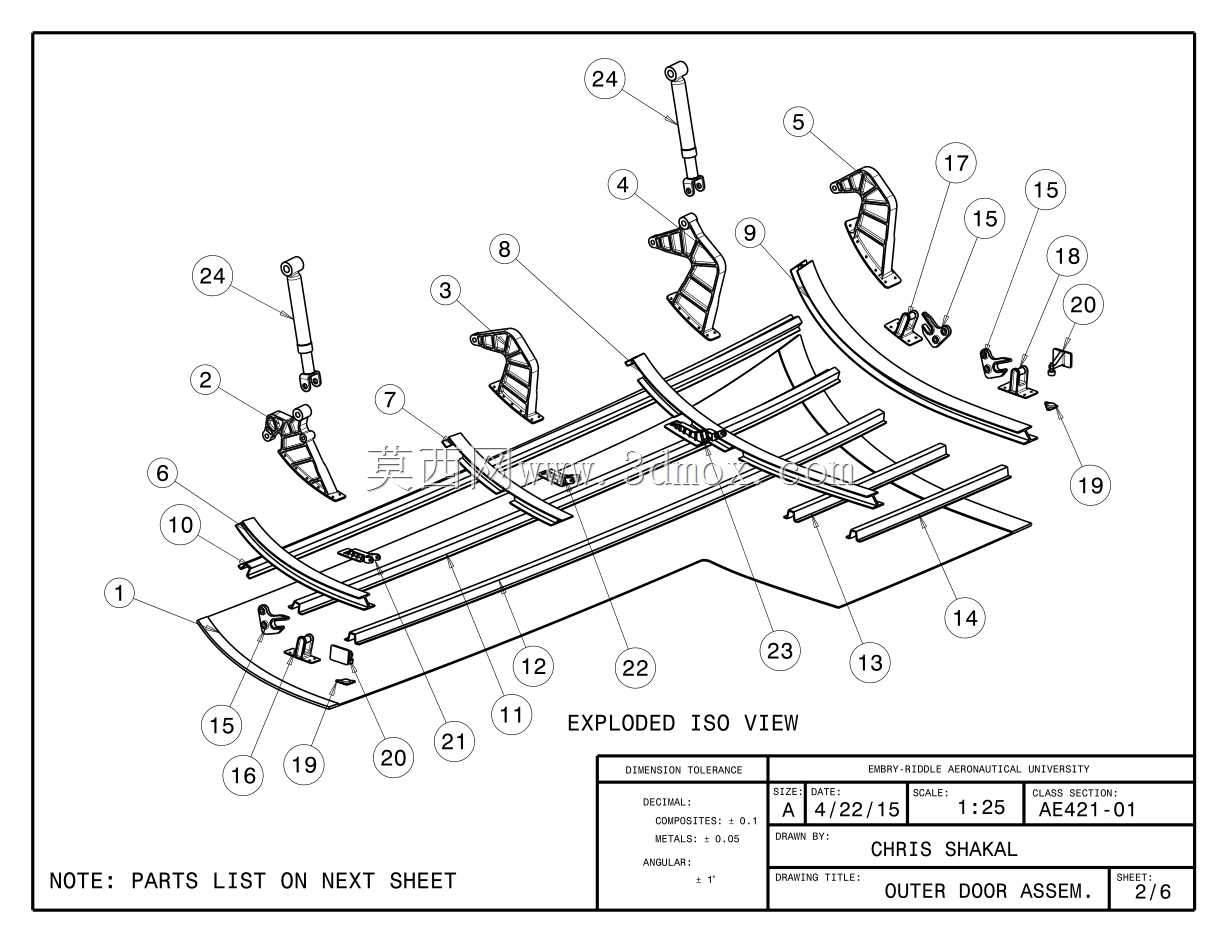

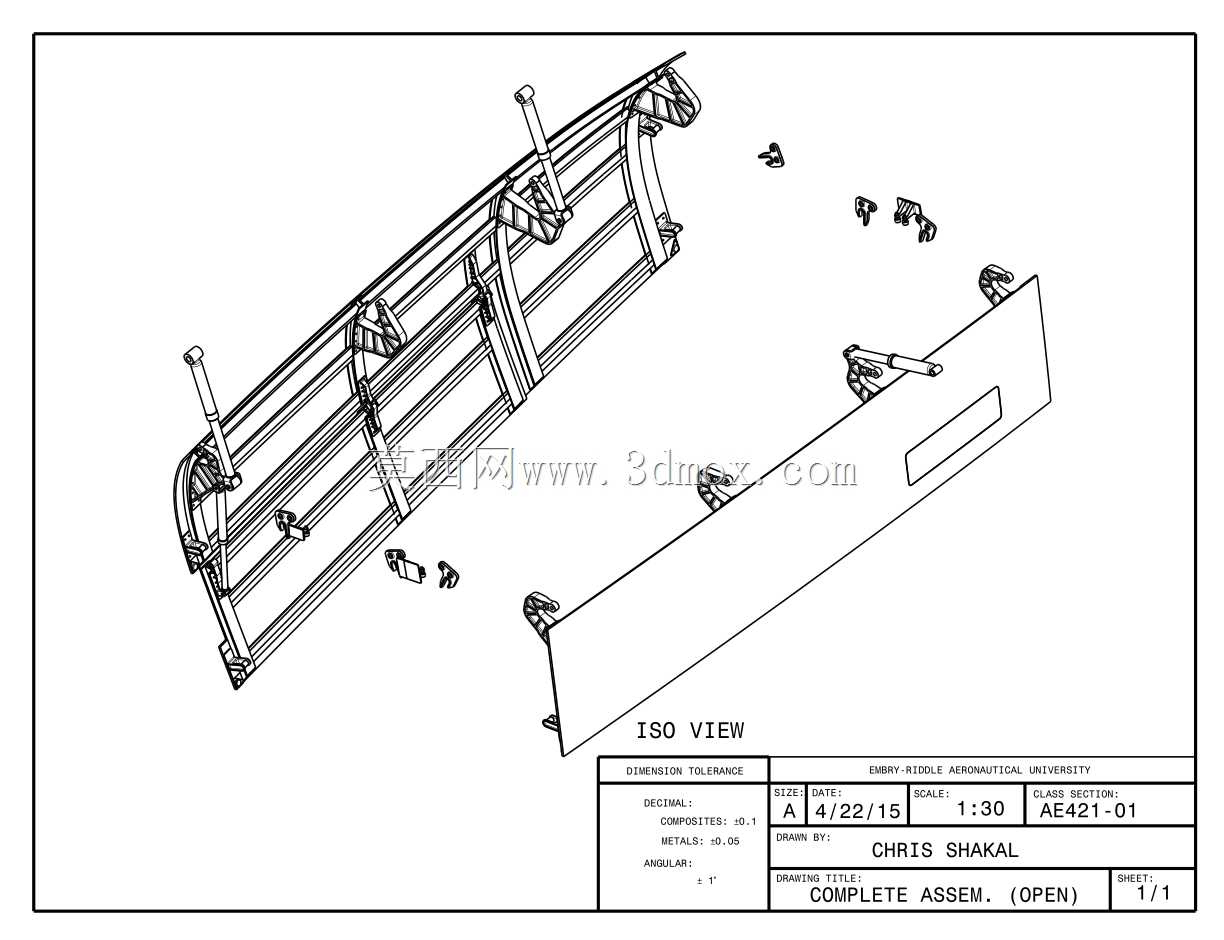

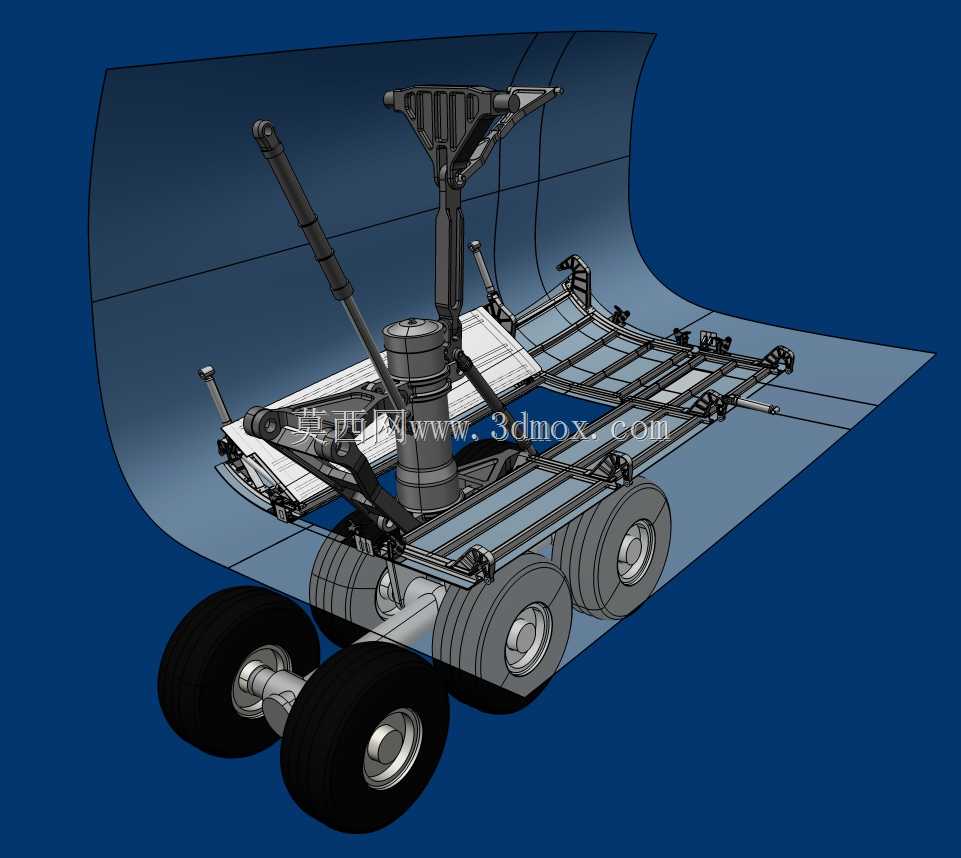

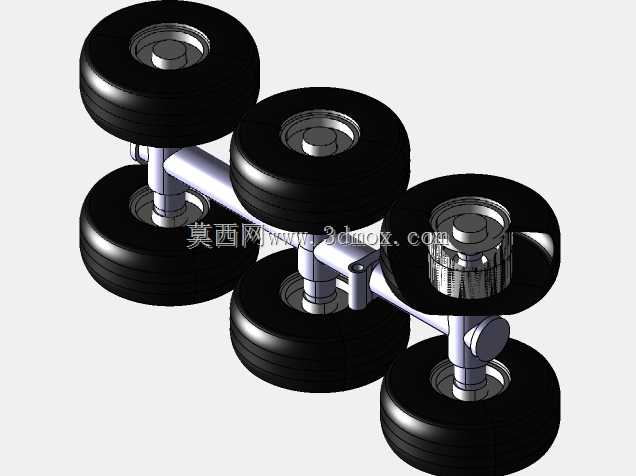

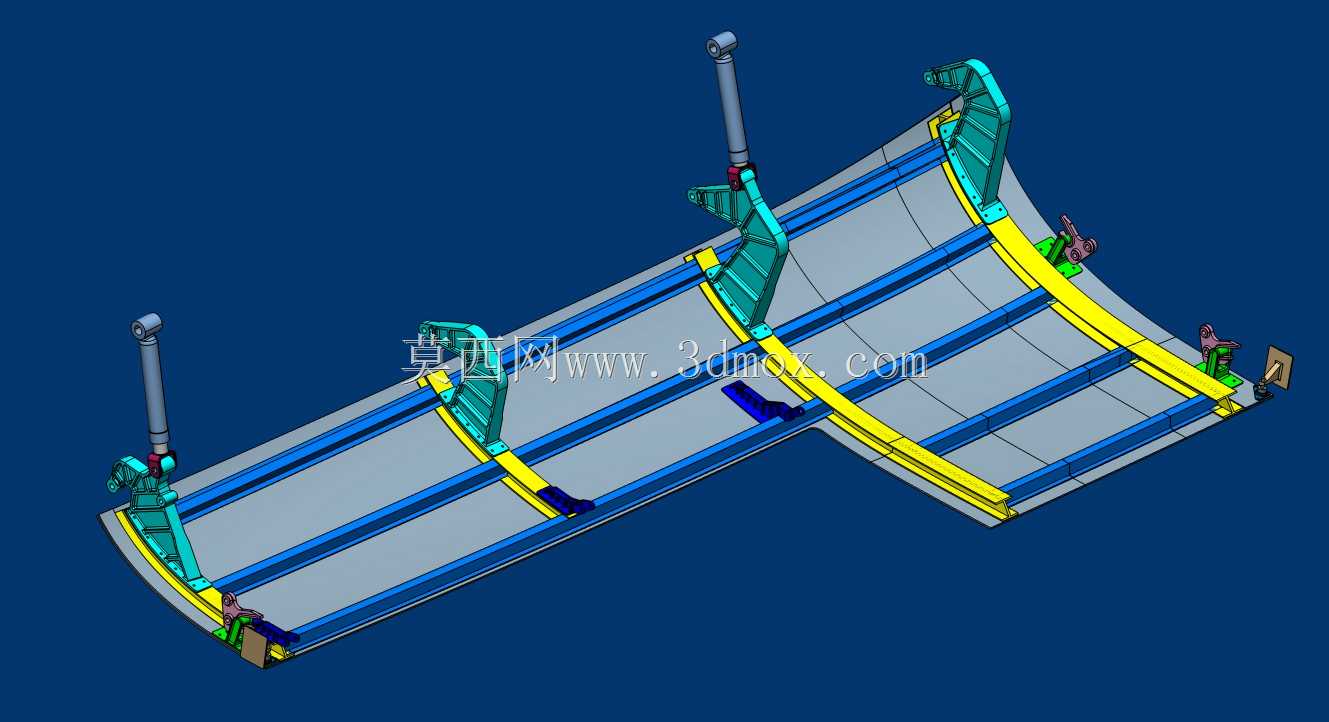

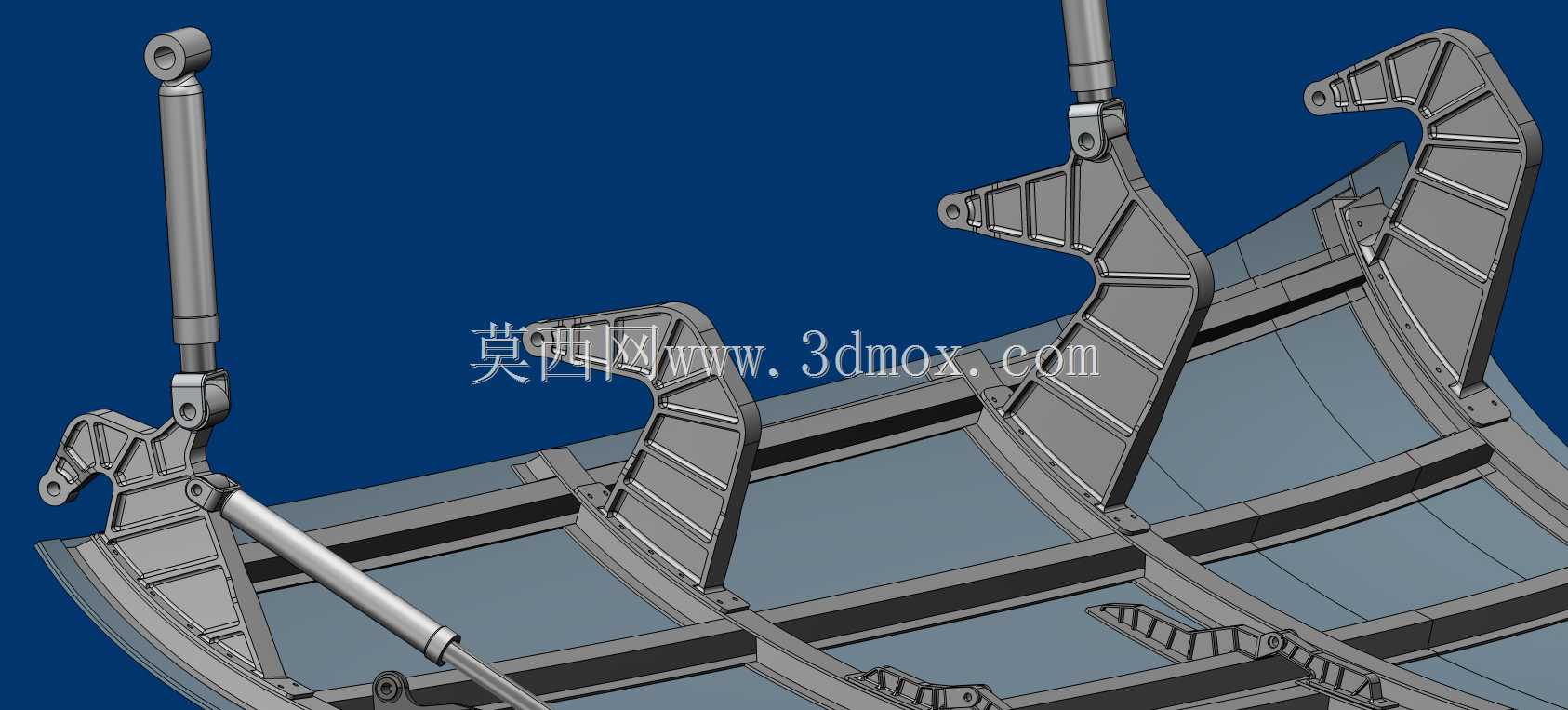

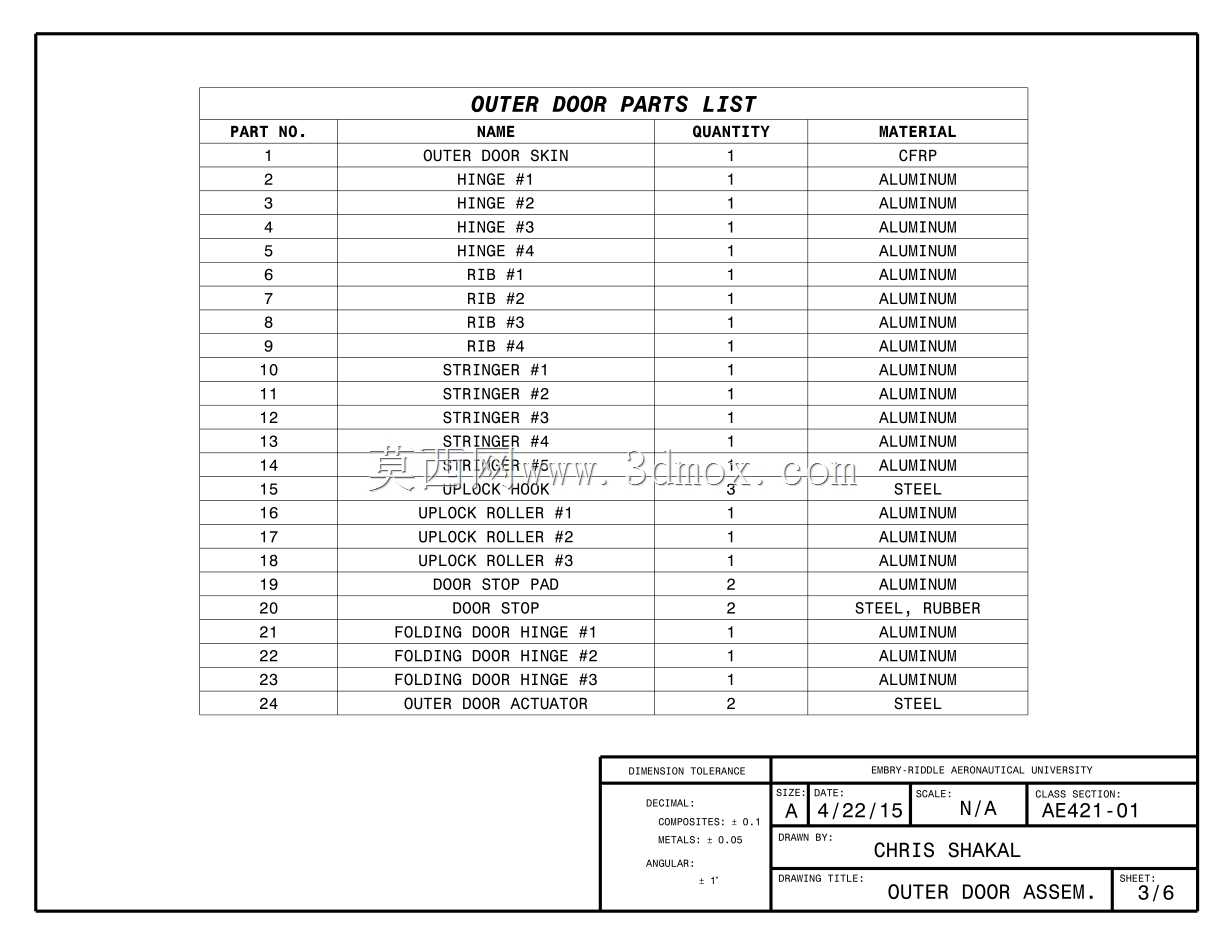

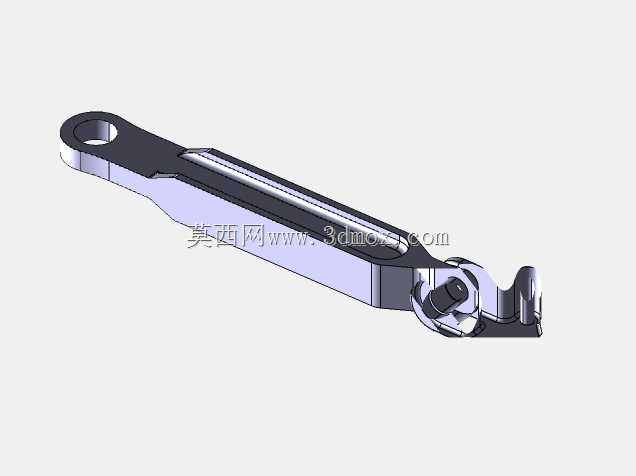

空客A380的起落架和门模型。作为一个班级的高级细节设计项目，门需要重新设计，并注意重量和强度。作为5人团队的一员，我负责CATIA建模和组件设计——团队的其他成员负责项目管理和应力分析（使用Excel和NEi NASTRAN）。由于时间限制，仅分析了外部L形门，但我对所有内容进行了建模，以防万一。还对起落架进行了建模，并为整个组件设置了动画，以确保模型无碰撞。起落架是使用一些参考图片建模的。外部机翼整流罩蒙皮是由Sedri提供的A380表面模型获得的：空中客车A380（真实尺寸）多个尺寸，包括翼展、长度和起落架位置，均通过空中客车的公共数据进行验证，以确保准确性。虽然这是一个细节设计项目，我仍然认为这是一个初步的模型，因为在我认为它完成之前还有一段路要走。CATIA V5R20和STEP文件已上载
