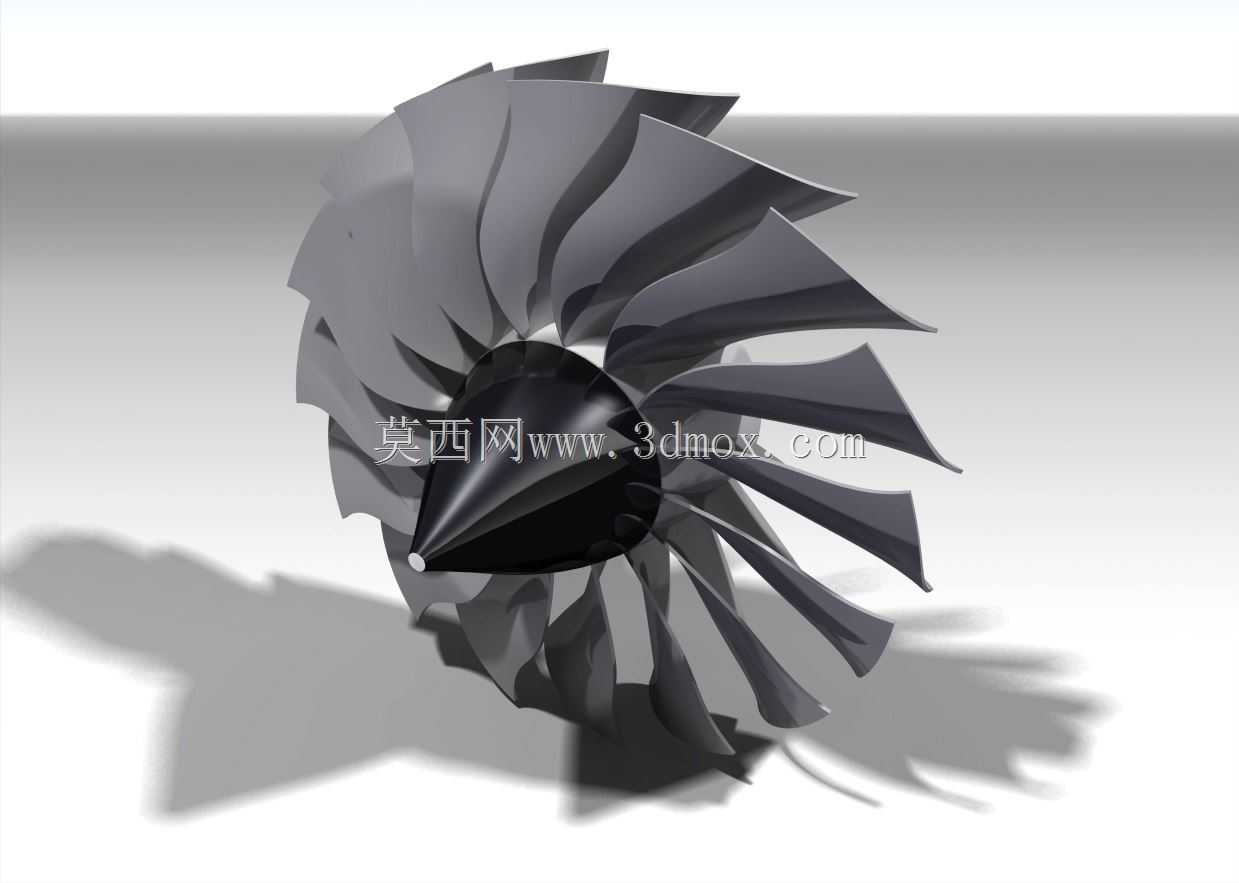

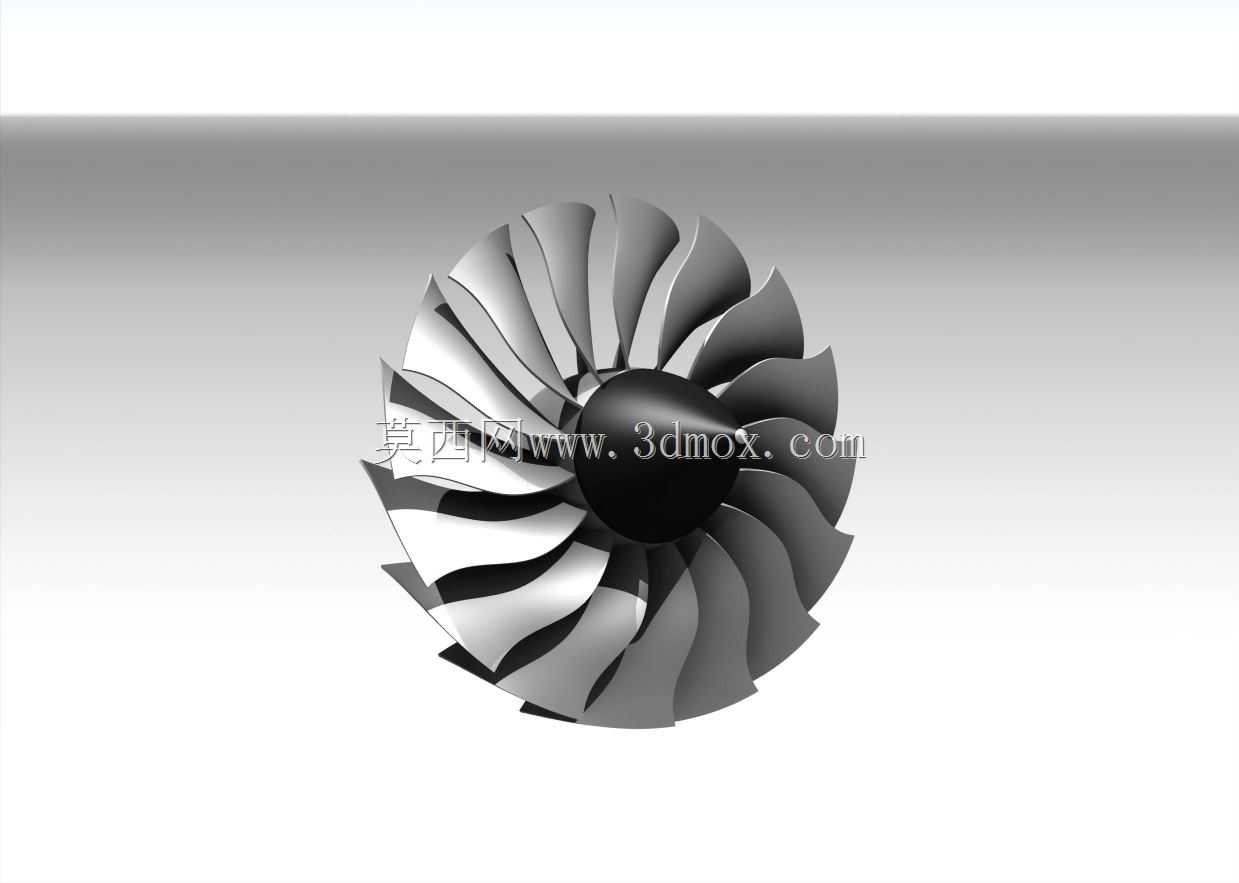

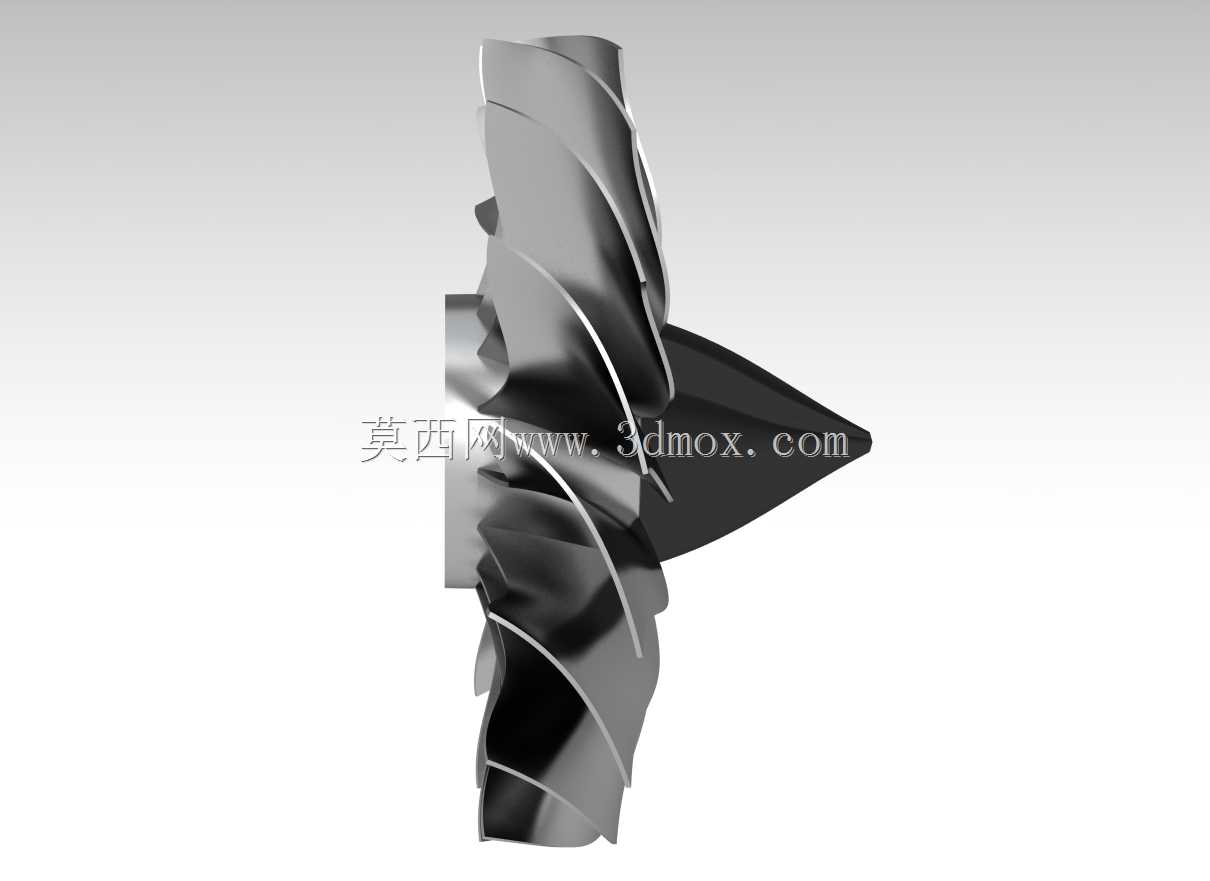

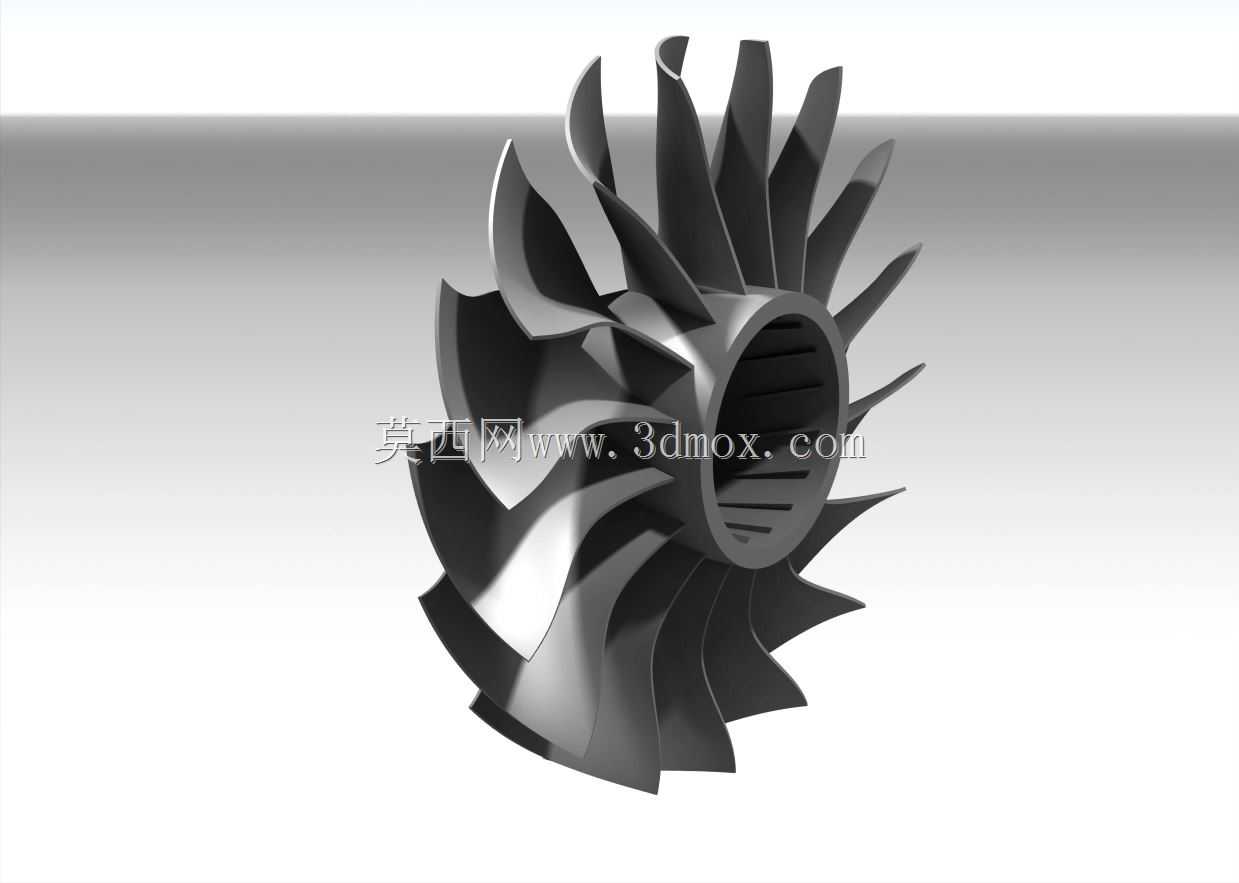

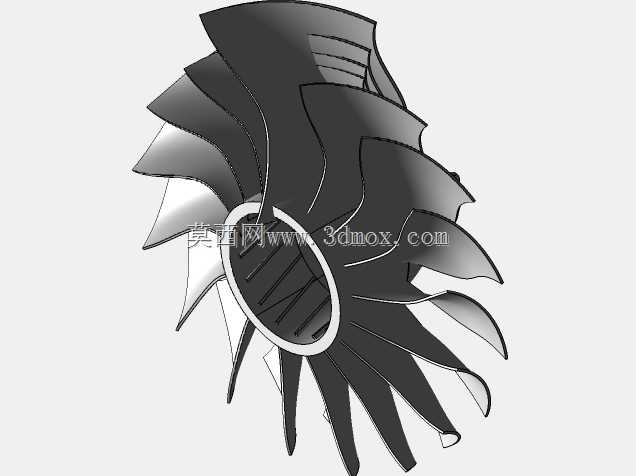

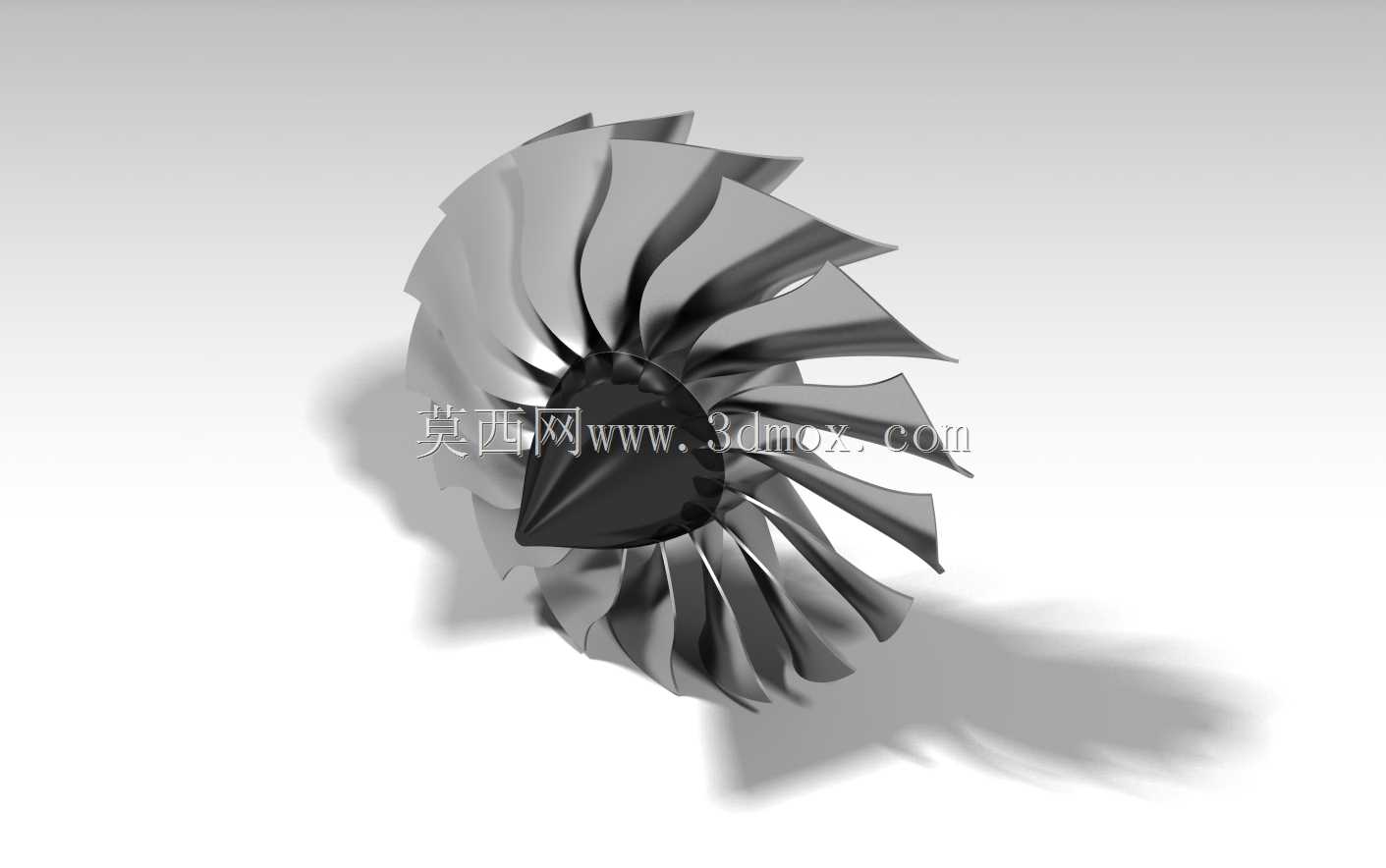

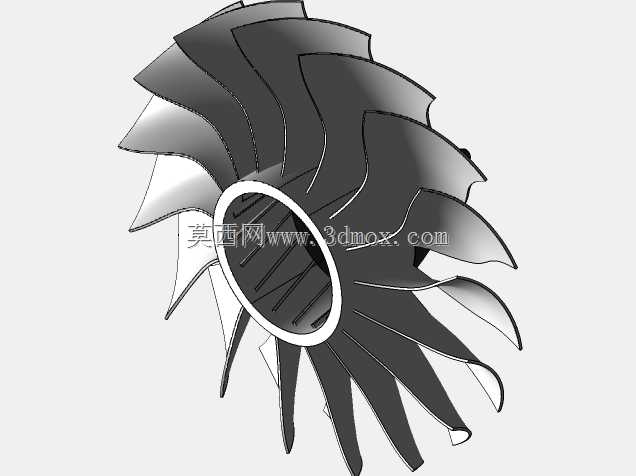

高旁通比涡扇发动机宽弦前风扇结构

这款宽弦前风扇是高旁通比航空涡扇发动机的核心进气增压部件，主要应用于大涵道比民用航空涡扇动力系统，适配旁通比约4:1的动力构型，这类动力装置广泛搭载于中短程干线民航客机、大型民用货运飞机，也可经过适配改型用于大型长航时无人机、特种浮空平台的动力系统，承担进气阶段的初级空气压缩、气流梳理与分流功能，是决定发动机进气效率、运转噪音水平、燃油消耗率的核心前端部件。

从实际运行用途来看，该风扇位于发动机最前端的进气道位置，工作时高速旋转将外界来流进行初步加压，一部分气流进入发动机核心涵道，经过压气机、燃烧室、涡轮段完成热循环产生推力，另一部分占比更高的气流通过外涵道直接向后喷出，贡献整台发动机70%以上的推力输出，同时宽弦叶片的构型能够有效降低叶片尖端的气流扰动损失，抑制高速旋转下的颤振风险，大幅降低发动机运转时的气动噪音，提升民航飞行的客舱舒适性，也能减少机场周边的航空噪音污染。

在功能特性上，该风扇采用宽弦叶片设计，相比传统窄弦风扇叶片，单叶片的弦长更大，取消了传统叶片中间的凸肩结构，不仅降低了叶片自身的结构重量，还能减少凸肩带来的气流阻力，提升空气通流效率；叶片的翼型经过气动优化，从叶根到叶尖采用了渐变的扭角设计，匹配不同旋转半径下的线速度差异，保证整个叶片展向的气流攻角处于最优区间，避免局部气流分离导致的效率下降与喘振风险；前端的整流锥采用流线型抛物面构型，能够顺畅引导进气气流均匀进入风扇叶片通道，减少进气端的涡流损失，避免异物在锥面积累。

设计思路上，该结构围绕高旁通比工况的大流量进气需求展开，首先确定4:1旁通比下的空气流量需求，以此倒推风扇的整体直径与叶片数量，在保证结构强度的前提下尽可能提升通流面积；叶片的型线设计兼顾了气动效率与结构抗外物撞击能力，宽弦构型能够更好地承受飞行中可能遭遇的鸟撞、冰雹冲击，满足航空动力的严苛安全要求；整体动平衡设计贯穿整个建模过程，每片叶片的质量分布、安装角度都保持高度一致性，降低高速旋转下的振动载荷，延长发动机的整机服役寿命。

在外形尺寸与安装边界上，该风扇的整体径向尺寸匹配对应推力等级的发动机进气道内径，前端整流锥的锥角与进气道唇口的型线平滑过渡，风扇后端的轮毂接口与低压压气机的前端转子直接对接，安装时需要保证风扇转子的旋转轴线与发动机核心机轴线完全重合，径向跳动量控制在航空动力要求的精度范围内；叶片叶尖与发动机机匣之间保留了符合热膨胀要求的微小间隙，既避免运转过程中叶片与机匣发生刮碰，又能减少叶尖间隙的气流泄漏损失，保证风扇的增压效率；整体结构的轴向长度紧凑，不会额外增加发动机的整体迎风阻力，适配翼下吊装的航空发动机安装布局要求。
