航空发动机高旁路涡扇结构设计

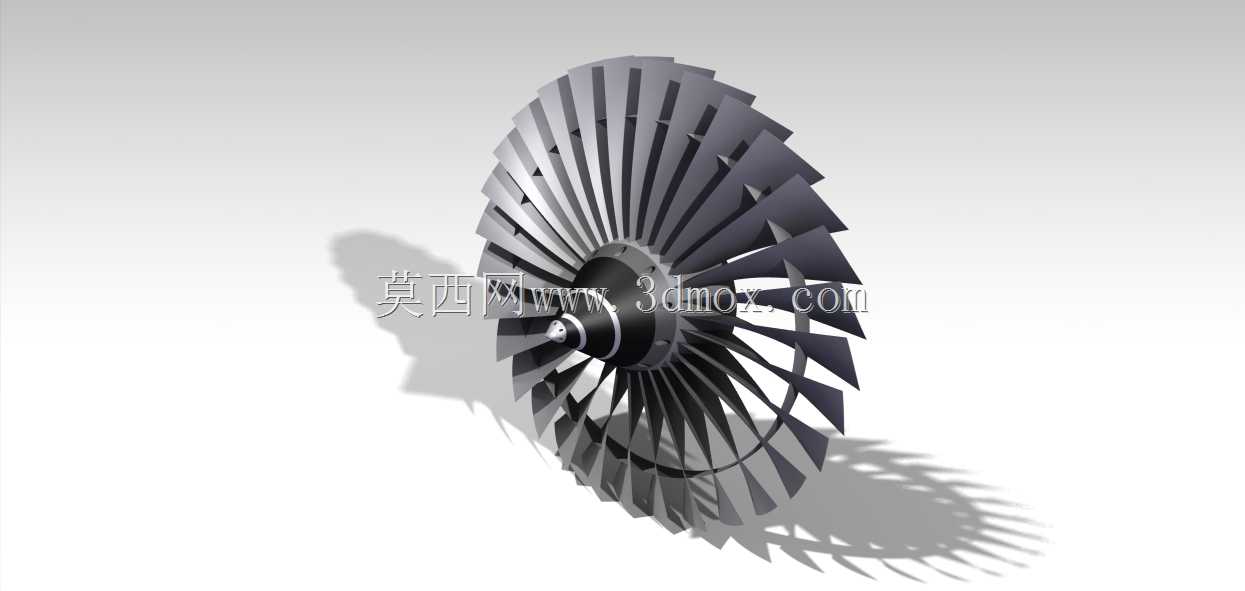

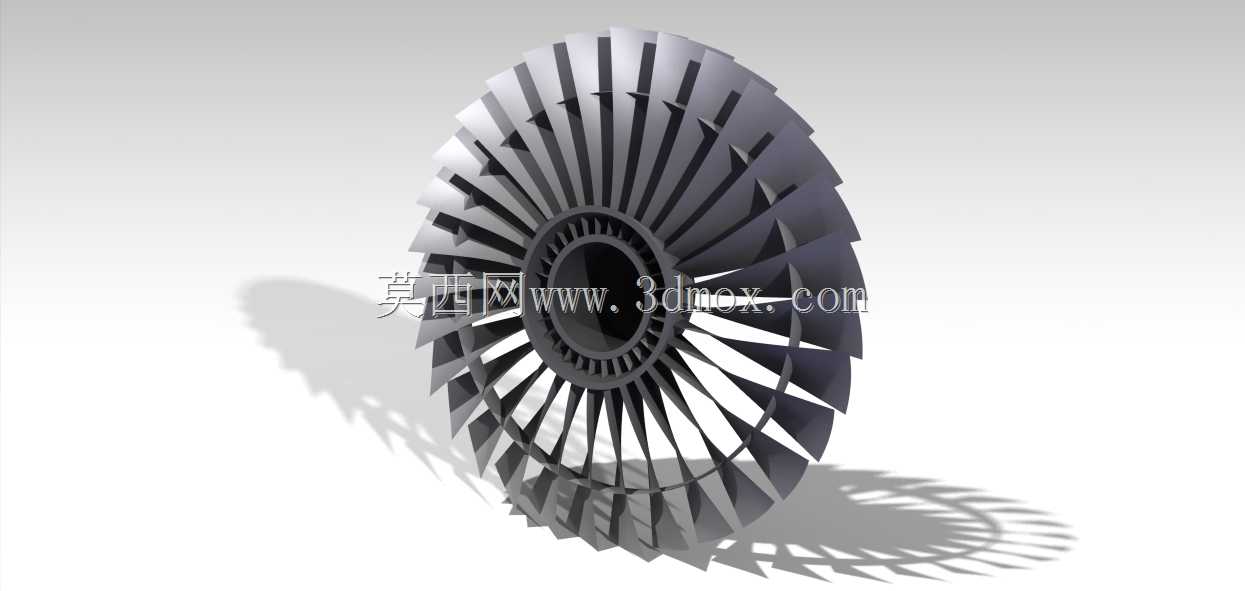

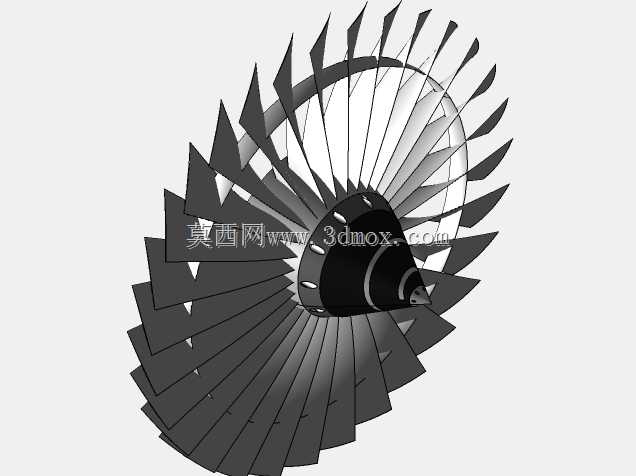

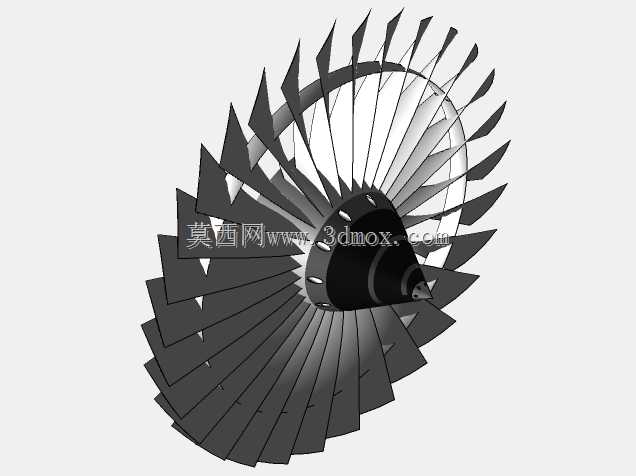

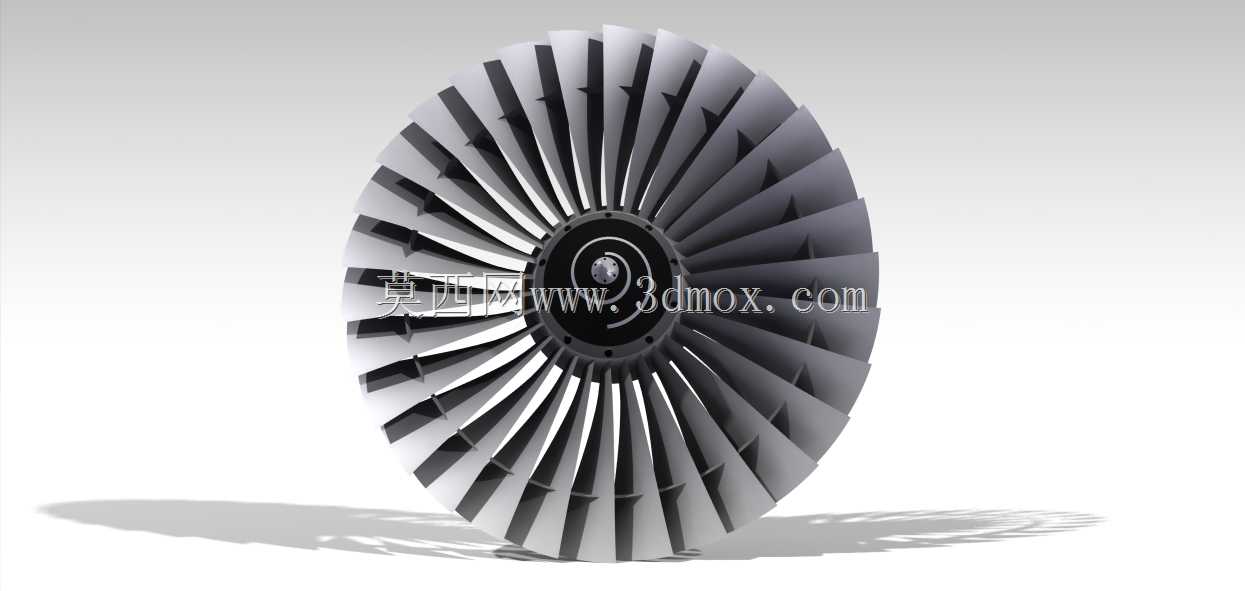

该结构为航空动力系统核心的高旁路涡扇组件，主要应用于大涵道比民用航空发动机、中小型公务机动力单元以及部分地面燃气轮机的进气增压段，是航空推进系统中负责进气压缩、能量初步转换的核心部件，直接决定动力单元的推进效率、燃油经济性与运行稳定性。在实际航空作业场景中，该涡扇组件处于发动机进气道后方的冷端段，工作时直面高速来流，通过叶片的曲面构型将进气动能转化为压力势能，为后续压气机、燃烧室的工作提供稳定的高压气流，同时大旁路设计可让大部分进气不经过核心燃烧室，直接从外涵道喷出产生推力，大幅降低亚音速飞行阶段的燃油消耗，适配民航客机长距离巡航的动力需求。从功能特性来看，该涡扇采用宽弦长叶片设计，叶片沿轮盘周向均匀排布，叶型采用复合扭转变距设计，从叶根到叶顶的安装角连续变化，适配不同半径位置的线速度差异，避免气流在叶表发生分离失速，提升进气压缩效率；轮盘中心设置定位轴孔与连接键槽，可与低压压气机轴实现刚性同轴连接，保证高速旋转时的动平衡精度，叶片根部采用燕尾型榫头结构与轮盘榫槽配合，可承受高速旋转产生的巨大离心载荷，同时便于后期叶片的检修更换。在设计思路上，该结构优先考量高亚音速工况下的气动效率，叶型曲面经过多轮气动仿真优化，叶顶预留与机匣的合理间隙，既避免旋转过程中叶片与机匣发生刮碰，又尽可能减少叶顶间隙漏气带来的效率损失；整体结构采用对称式周向布局，所有叶片的质量、质心位置经过严格配平，将高速旋转时的振动幅值控制在安全阈值内，降低动力单元运行时的疲劳损伤风险。从安装边界来看，该涡扇组件的径向尺寸适配常规大涵道比发动机的进气道内径，轴向安装长度可匹配低压转子的轴向定位尺寸，中心轴孔的配合公差满足航空动力组件的同轴度要求，安装时可通过轮盘上的定位销孔实现周向定位，无需额外设计复杂的转接结构即可完成与核心机转子的装配，适配现有多数涡扇发动机的冷端安装接口，可直接用于航空动力原理教学演示、发动机结构仿真验证以及新型动力单元的概念设计验证场景。
