欧标托盘叉式固定配置工装结构

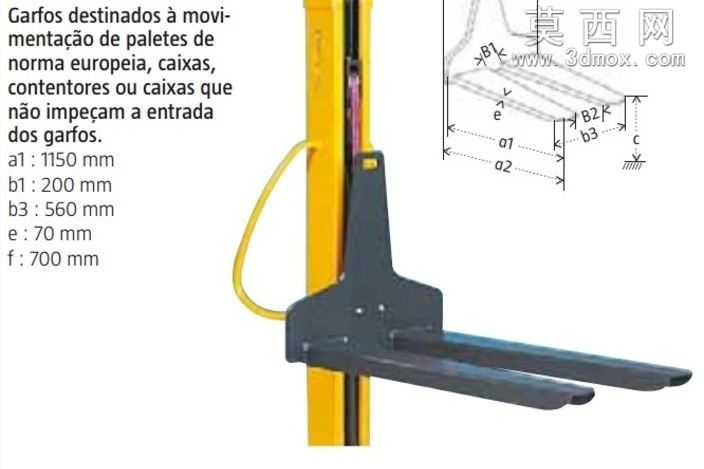

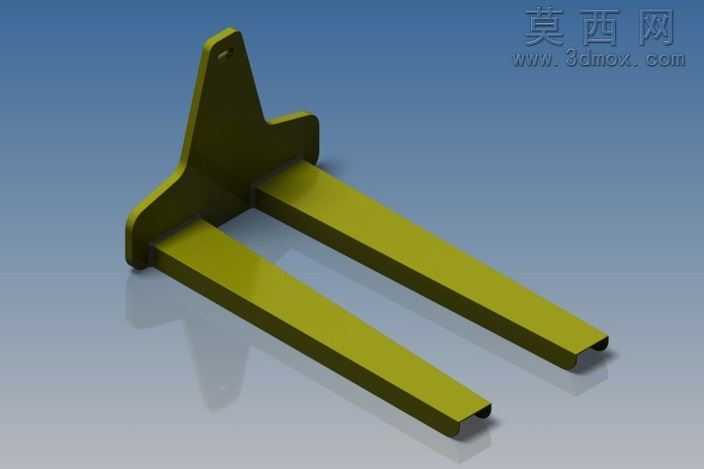

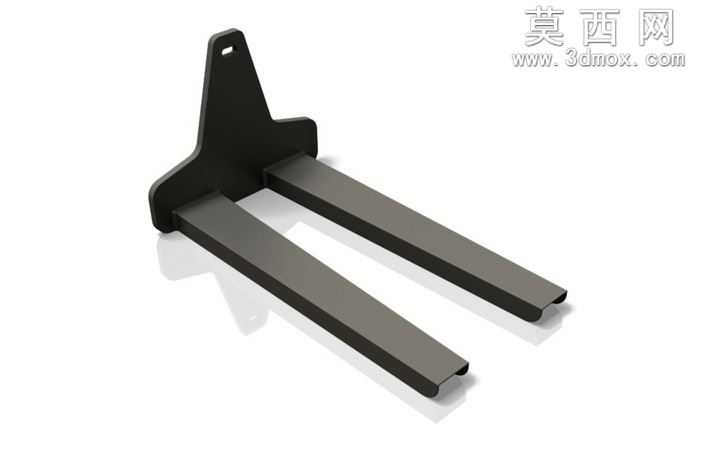

本作品为适配欧洲标准托盘的叉式固定配置工装，建模阶段以实际物流搬运场景的功能需求为核心出发点，首先梳理工装的核心功能逻辑：该部件需配套叉装设备使用，实现对托盘、箱体、容器类货品的稳定承托与限位固定，避免搬运过程中货品移位滑落。建模过程中首先完成主体结构的比例校准，以欧标托盘的叉孔尺寸、常规货品的承重需求为基准，确定两根平行叉臂的长度、宽度与截面厚度，叉臂采用端部收窄的圆滑过渡设计，既能够降低叉臂插入托盘叉孔时的对位难度，减少插送过程中对托盘本体的磕碰损伤，又能通过C型槽式的截面结构在控制整体重量的前提下提升结构抗弯强度，避免长期承重后出现叉臂弯折变形的问题。叉臂与后部的立式安装支架采用一体化衔接的结构设计，衔接位置做了大圆角过渡处理，分散承重时的应力集中点，提升结构的整体耐用性；立式安装支架上预留的标准安装孔位，可适配不同型号叉装设备的安装接口，无需额外改装即可完成快速装配，支架两侧延伸出的翼状限位结构，可在叉臂完全插入托盘后对托盘端面形成贴合限位，避免搬运过程中托盘沿叉臂方向出现窜动。材质渲染阶段，主体结构采用哑光黑色金属材质表现，还原高强度钢材经表面喷塑处理后的真实质感，通过调整材质的粗糙度、金属度参数，模拟工业五金部件表面细微的磨砂颗粒感，在支架与叉臂的衔接棱角处添加轻微的边缘高光，凸显结构的硬朗线条；场景渲染采用柔和的漫反射光源，减少硬质阴影对结构细节的遮挡，清晰呈现叉臂的平直度、安装孔的位置精度以及各衔接部位的处理细节。设计过程中充分考虑工装的实际使用场景，针对物流搬运中高频次插拔、长期承重的使用特性，对叉臂的壁厚、支架的衔接角度做了多轮参数优化，既保证结构强度满足额定承重要求，又尽可能压缩不必要的材料冗余，降低部件自身重量，减少叉装设备的负载损耗；同时整体结构无复杂的异形曲面，所有棱角均做了倒角去毛刺处理，既符合工业生产的加工工艺要求，能够通过常规的板材切割、折弯、焊接工艺完成批量生产，又能避免使用过程中尖锐棱角划伤操作人员或货品包装，兼顾实用性与安全性。
