可调式长杆铰接连接锁紧构件

这类长杆铰接锁紧构件，常应用在需要长距离传力、同时允许两端存在一定角度偏转的机械连接场景中，比如工程机械的操作连杆机构、专用设备的快锁连接工位、工装夹具的远距离拉紧结构里，都能见到同类型结构的身影。从实际使用需求出发，这类构件首先要满足的是传力可靠性，在承受额定轴向拉压载荷的时候，不能出现连接松脱、铰接部位卡滞的问题，同时还要具备一定的长度调节余量，用来补偿安装过程中出现的位置误差，或是适配不同工位的间距需求。

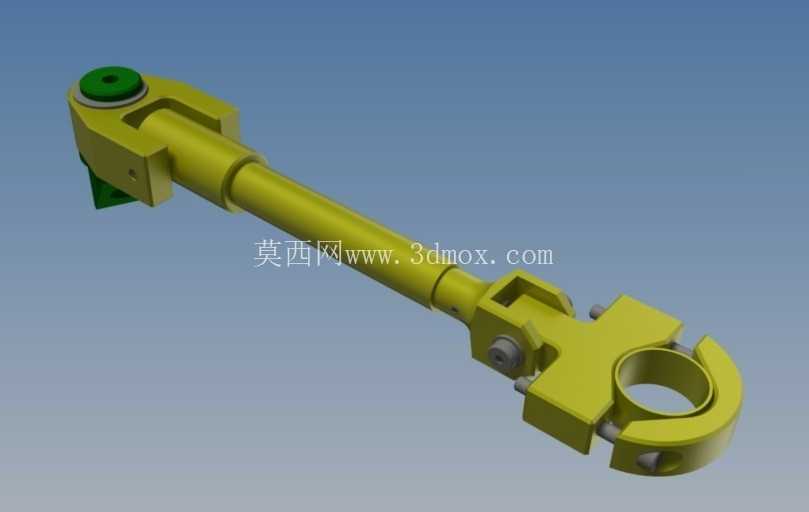

从结构设计逻辑来看，杆体采用等截面长圆杆形态，是为了在保证轴向刚度的前提下，尽可能降低构件自身重量，长杆两端的连接头采用差异化设计，一端为叉形铰接座，通过销轴实现与对应安装座的铰接连接，铰接位置预留的衬套安装位，能够在铰接面添加耐磨衬套，降低反复转动带来的磨损，延长构件的维护周期；另一端为开口卡环式锁紧结构，配合侧面的锁紧销结构，能够实现与对应轴类部件的快速卡接与锁紧，不需要完全拆卸连接件就能完成装拆操作，大幅提升现场装调的效率。杆体与两端连接头的连接部位，采用了螺纹套接加锁紧定位的结构，转动杆体就能微调整体的工作长度，调整到位后通过侧面的紧定螺钉锁定位置，避免设备运行过程中因为振动出现长度偏移。

在安装边界层面，这类构件的安装空间需要预留足够的摆动余量，因为两端铰接结构在工作过程中会随着设备动作产生一定角度的摆动，不能与周边的结构件发生运动干涉。铰接端的安装孔位需要与对接部件的销轴尺寸严格匹配，配合公差控制在过渡配合区间，既保证销轴装拆的便利性，又避免铰接间隙过大带来的传动冲击。卡环锁紧端的对接轴径需要与卡环的内孔尺寸匹配，卡合后锁紧销要完全卡入对接轴的定位槽内，保证受拉时不会脱开。构件表面采用的防锈涂覆层，能够适应一般车间环境下的使用需求，在存在轻度腐蚀的工况下，也能保证较长的使用寿命，不需要频繁做表面防护处理。

从实际选型的角度来看，选用这类构件的时候，首先要核算额定工作载荷下杆体的长细比，避免长杆在受压状态下出现失稳变形，铰接部位的摆动角度范围要提前与设备的运动行程做匹配校验，避免摆动角度超出铰接结构的极限范围造成结构卡滞甚至断裂。长度调节的行程范围要覆盖安装时的最大误差量，同时预留一定的后期调整余量，避免因为结构磨损、安装基础沉降等问题出现调节量不足的情况。铰接部位的润滑通道设计也需要纳入考量，定期加注润滑脂能够降低铰接面的磨损，避免出现转动卡滞的问题，保证构件动作的顺畅性。这类结构在设计建模过程中，需要重点验证运动干涉情况，模拟全行程摆动过程中构件与周边部件的间隙，同时校核关键受力部位的结构强度，比如卡环的开口位置、铰接座的销轴孔周边、杆体与连接头的螺纹连接部位，都是应力集中的关键位置，需要通过合理的圆角过渡、壁厚优化来降低应力集中系数，保证构件在额定载荷下的结构可靠性。
