韦伯ATSI长杆式工业传感探测装置结构

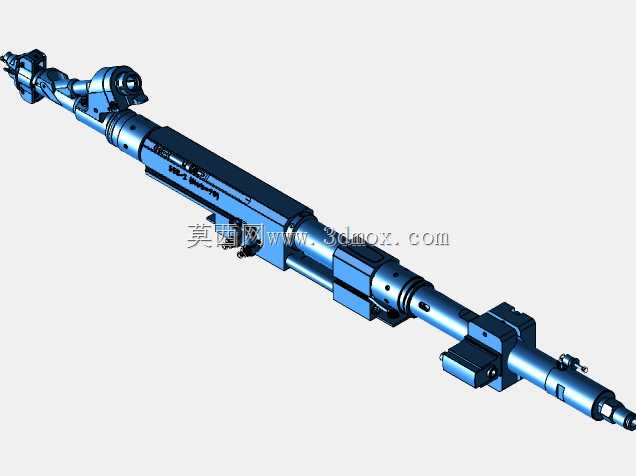

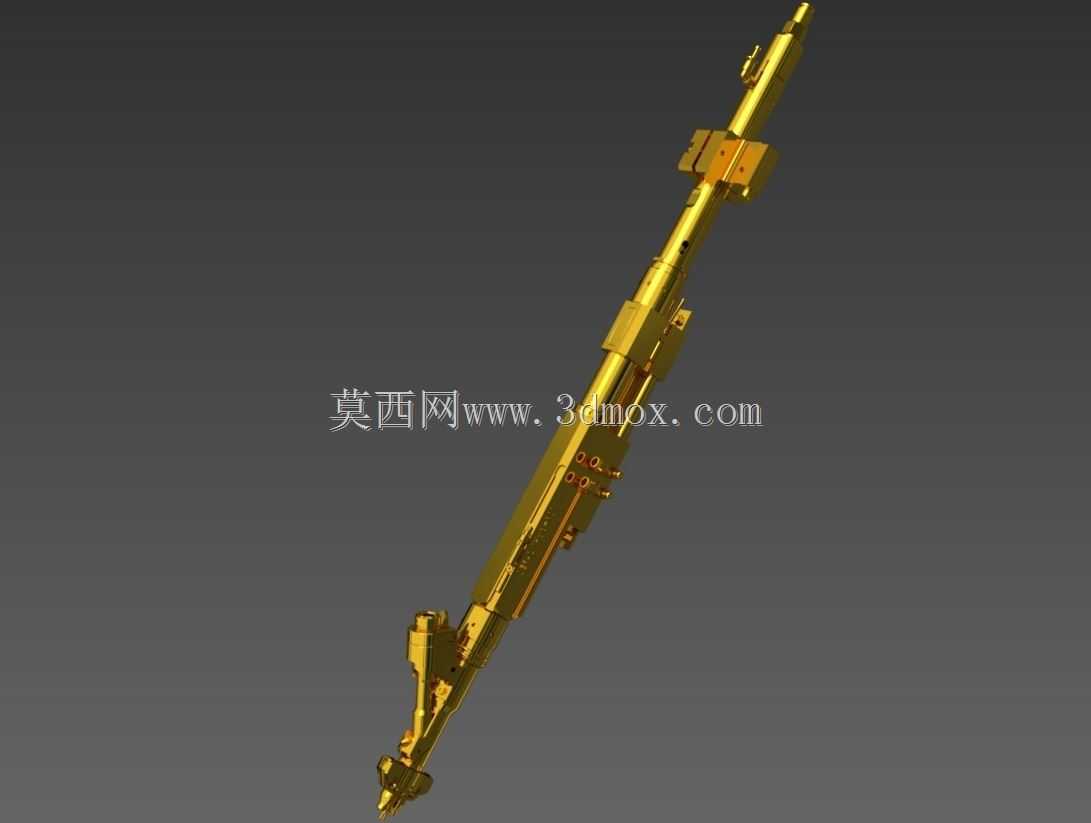

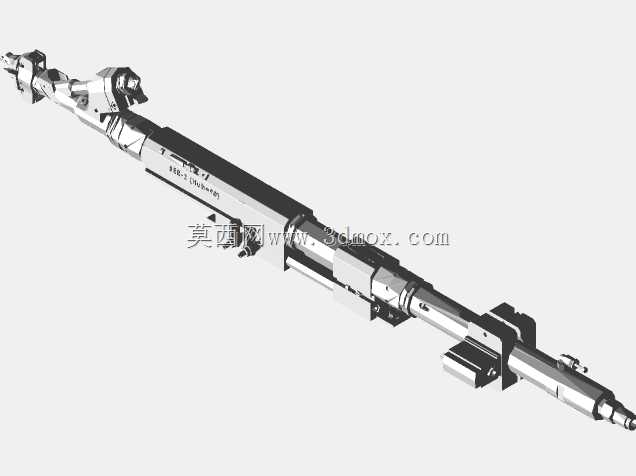

　　这类长杆式探测结构常应用在工业产线的狭长腔体内部检测、深孔工位的参数采集场景中，比如汽车发动机缸体油道的通断检测、液压阀块内部流道的异物排查、精密管材内壁的形貌扫描工位，都需要这类细长构型的探测组件伸入受限空间完成作业，相比普通短款检测探头，它的长杆构型能覆盖深度超过一米的狭长作业空间，不需要额外加装延长接杆就能直接抵达常规检测工具无法触及的工位，减少了接杆拼接带来的同轴度误差，也避免了多段接杆连接松动导致的检测精度偏移。从结构设计逻辑来看，整个杆体采用分段式模块化布局，靠近探测端的底部集成了信号采集模块的安装位，预留的接线通道沿着杆体内部的中空腔室一直延伸到尾端的接线端，杆体上分布的多个方形安装凸台是用来固定导向滑块的，

　　当探测杆伸入被测腔体时，这些凸台上安装的耐磨导向块会贴住腔体内壁滑动，既可以避免杆体因为长径比过大出现挠曲变形，也能保证探测端始终和腔体轴线保持同轴，让采集到的参数不会因为探头偏斜出现误差。杆体中部的方形固定座是整个组件的安装基准，上面预留的四个安装孔可以直接固定在进给滑台的安装板上，安装面的平面度公差控制在0.02mm以内，保证杆体进给方向和滑台运动方向的平行度，避免进给过程中杆体和被测腔体的内壁发生剐蹭。尾端的连接结构用来对接进给驱动机构，既可以适配气缸的直推进给，也可以和伺服丝杆滑台连接实现匀速进给探测，连接部位采用快拆式的卡位设计，不需要额外拆卸固定螺栓就能快速更换不同规格的探测端头，适配不同孔径的检测需求。从安装边界来看，

　　整个杆体的最大外径不超过40mm，搭配的导向块可以根据被测腔体的内径更换不同尺寸规格，最小能适配内径50mm的狭长腔体检测作业，固定座的安装孔位间距符合通用工业滑台的安装标准，不需要额外加工转接板就能直接装在常规的直线进给模组上。杆体本身采用高强度铝合金加工而成，表面做了硬质阳极氧化处理，既减轻了整体重量，降低长杆伸出后的下挠变形量，也提升了表面耐磨性能，在频繁往复进给的工况下不会因为和导向套摩擦出现表面刮屑，避免碎屑掉入被测腔体造成二次污染。设计过程中特意将信号线缆完全内置在杆体的中空通道里，没有外露的走线，一方面避免了进给过程中线缆被周边设备剐蹭拉扯导致的信号中断，另一方面也让整个杆体的外轮廓保持光滑圆柱形态，

　　伸入腔体时不会被台阶、沟槽勾挂。杆体上分布的多个环形凸缘是用来安装密封件的，当检测工位需要带压作业时，这些凸缘上的O型圈可以和外部的导向套配合形成动密封，保证腔体内的气压、液压介质不会顺着杆体的进给间隙泄漏，满足带压工况下的在线检测需求。在实际选型适配时，需要根据被测腔体的深度选择对应长度的杆体规格，过长的杆体会增加挠曲变形量，需要相应增加导向滑块的布置密度，过短的杆体则无法抵达目标检测位置，同时要根据检测介质的特性选择对应材质的密封件和导向块，比如在有切削液的机加工检测工位，导向块要选用耐油的聚四氟乙烯材质，密封件选用丁腈橡胶，避免长期接触切削液出现老化膨胀。整个结构的受力点集中在中部的固定座位置，尾端的驱动接口和前端的探测端都采用对称布局设计，让杆体的重心尽可能落在固定座的安装面上，减少进给过程中因为重心偏移带来的附加弯矩，提升长时间往复作业的稳定性。
