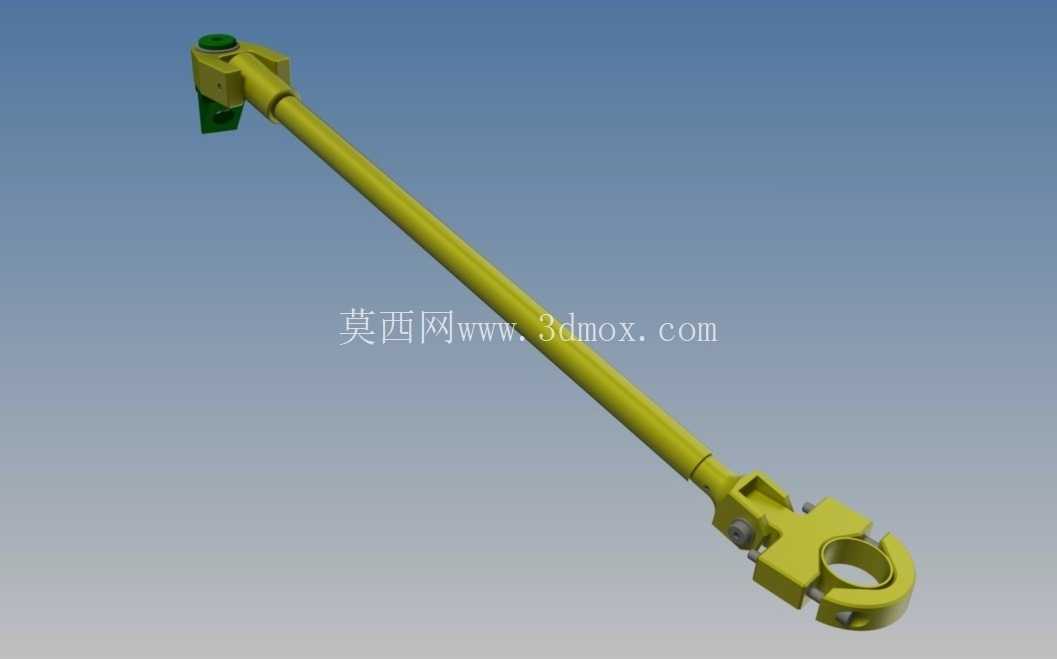

可调式长杆连接锁紧构件三维结构

这类长杆可调锁紧构件，常出现在需要长距离动力传递、间距适配调整的工业设备场景中，比如重型工装夹具的远距离锁紧工位、轨道交通车辆的辅助支撑连杆、农业机械的杆件调节机构、工程设备的操作联动杆系里，核心作用是在两个相距较远的安装点位之间，传递拉力或者支撑力，同时通过端部的铰接结构适配安装面的角度偏差，抵消装配过程中产生的位置误差，避免杆件因为强制装配产生额外的内应力，影响整体结构的使用寿命。

从结构设计逻辑来看，杆身采用等直径的实心圆钢截面，是兼顾抗弯刚度与整体重量的最优选择，长径比控制在合理区间内，既保证在额定拉力下不会出现明显的挠曲变形，也不会因为截面过大增加不必要的结构重量，两端的连接头采用分体式夹装结构，其中一端为带铰接孔的叉形接头，通过销轴与安装基座实现铰接，能够绕销轴轴线做一定角度的摆动，适配安装面的角度偏差；另一端为带开口环的锁紧接头，开口环的内孔尺寸与配套的连接销轴直径匹配，侧面设置锁紧螺栓结构，当环套套入对应销轴后，拧紧锁紧螺栓即可收窄开口间隙，实现环与销轴的无间隙锁紧，避免传动过程中出现旷量。

设计过程中，两端连接头与杆身的连接采用了过盈配合加横向销钉的防转结构，相比普通的螺纹连接，这种结构不会因为长期的往复载荷出现螺纹松动的问题，同时能够传递更大的扭矩与拉力，适合在有振动的工况下使用。杆身表面做了防锈涂覆处理，对应户外或者潮湿工况下的使用需求，端部铰接位置预留了润滑脂注油通道，日常维护时可以直接通过注油嘴加注润滑脂，减少铰接面的磨损，延长构件的维护周期。

从安装边界来看，构件的最小安装长度对应两端铰接孔的中心距，在实际选型时需要确认两端安装点位的极限距离，当安装间距在杆件的可调范围内时，可以通过调整端部接头在杆身上的固定位置来适配总长度，调整完成后锁紧横向销钉即可完成长度固定。需要注意的是，端部铰接结构的摆动角度有明确的极限范围，安装时不能让铰接角度超过设计极限，否则会造成接头部位的卡滞，甚至出现结构断裂的风险。开口锁紧端的环孔轴线与叉形铰接端的孔轴线在初始设计中保持平行，若有特殊的空间交错需求，也可以在建模阶段调整两端接头的相对周向角度，适配不同空间走向的安装需求。

在实际工况应用中，这类杆件承受的主要载荷是轴向拉力，因此建模阶段对杆身与接头的连接位置做了应力集中优化，所有过渡位置都采用圆角过渡，避免直角位置出现应力集中导致的疲劳断裂。端部的锁紧螺栓规格按照额定载荷的1.5倍安全系数选取，保证在冲击载荷下不会出现螺栓断裂、锁紧失效的问题。铰接位置的销轴采用耐磨钢材制作，与接头的铰接孔之间设置有耐磨衬套，衬套磨损后可以单独更换，不需要更换整个杆件，降低后期的维护成本。

这类构件在装配时，需要先将两端的接头分别与对应安装位的销轴初步连接，调整好杆件的总长度与周向角度后，再锁紧端部的固定销钉与开口环的锁紧螺栓，装配完成后需要手动测试铰接位置的摆动是否顺畅，有没有卡滞或者旷量过大的问题，确认无误后再投入负载运行。日常巡检过程中，需要重点检查锁紧螺栓有没有松动、铰接位置的磨损量是否在允许范围内，一旦发现衬套磨损量超过设计阈值，要及时更换衬套，避免因为间隙过大造成杆件承受额外的弯曲载荷，引发结构失效。
