可调式长杆铰接连接传动构件

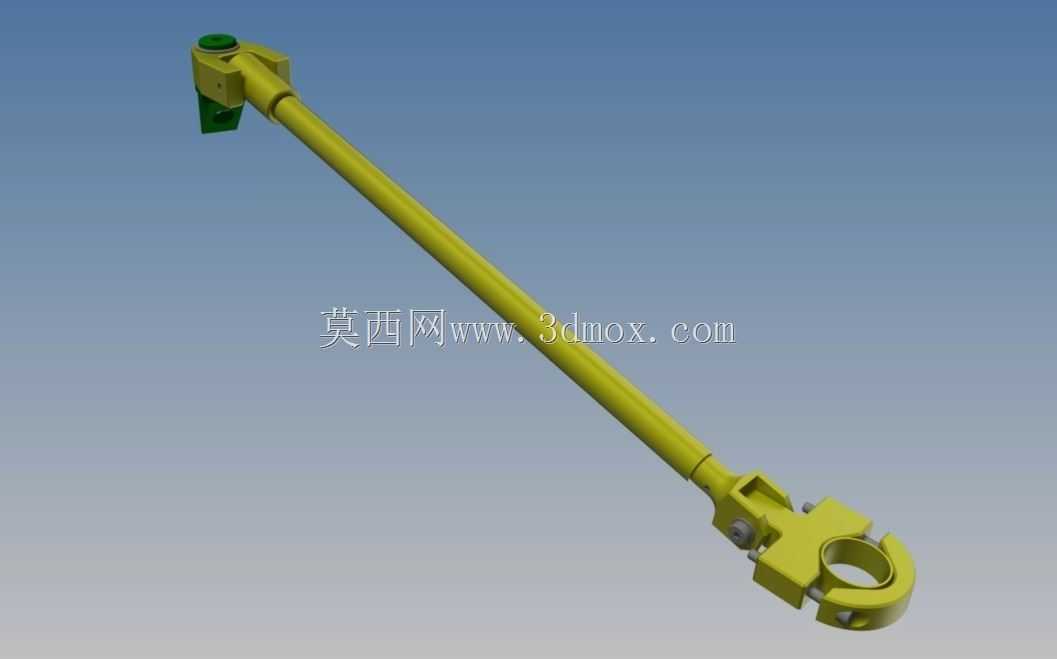

　　这类长杆铰接构件在工业传动、工装夹具、车辆悬挂、工程机械操作机构中应用十分广泛，核心作用是在两个存在相对位移、角度偏转的安装点位之间传递拉力、推力或者限位作用力，相比刚性固定连接杆件，它两端的铰接结构可以补偿安装过程中的同轴度误差，也能适配设备运行过程中连接端产生的小幅摆动、角度偏移，避免杆件承受额外的弯曲应力，大幅降低连接部位的疲劳断裂风险。从结构设计来看，杆件主体采用等截面长杆结构，在保证轴向承载能力的同时尽可能控制整体重量，杆身表面做了防锈涂装处理，适配户外、车间多粉尘等复杂工况下的长期使用需求。两端的连接头采用差异化设计，一端为带销轴孔的叉形铰接座，配套销轴与安装端完成铰接，安装时可以通过销轴的锁紧结构调整铰接阻尼，

　　避免运行过程中出现异常窜动；另一端为带开口锁紧结构的环套接头，环套内侧可以适配对应直径的圆柱销轴或者杆状构件，开口处的锁紧螺栓可以调整环套的抱紧力度，既可以实现固定角度的刚性连接，也可以预留一定的转动间隙适配摆动工况，这种两端不同接口的设计，让它可以直接适配多种不同规格的安装端，不需要额外制作过渡连接接头，大幅降低现场安装的适配成本。设计过程中首先要明确两端安装点的极限运动行程，确定杆身的有效长度，同时要核算轴向的最大拉压载荷，选择对应直径的杆身基材，避免载荷过大出现杆身弯曲失稳的问题；两端铰接头的销轴孔直径、环套内径需要和对接端的轴径做公差匹配，铰接转动部位预留合理的配合间隙，既要保证转动顺畅无卡滞，

　　也要避免间隙过大造成传动过程中的冲击异响。安装边界方面，这类构件安装时需要保证两端铰接点的转动平面处于同一平面内，避免杆身受到附加的扭转力矩，环套端锁紧时要对称拧紧锁紧螺栓，保证环套抱紧力均匀分布，避免局部应力过大造成接头开裂；杆身与周边设备构件的安全间隙需要预留足够空间，避免设备运行过程中杆身摆动时与周边部件发生刮碰。在实际选型应用中，这类构件常被用在设备操作机构的力传递路径上，比如工程机械的操作拉杆、农用机械的调节连杆、工装夹具的压紧传动杆、专用车辆的舱门锁止传动杆等场景，相比一体式铸造成型的连杆，这种分体组装式的长杆构件可以根据实际安装需求调整杆身长度，适配不同的安装距需求，后期维护时也可以单独更换损坏的端头或者杆身，

　　不需要整体更换构件，降低全生命周期的维护成本。设计建模时需要重点关注两端铰接头与杆身的连接强度，杆身与端头的连接部位采用过盈配合加焊接或者顶丝锁紧的固定方式，保证连接部位可以承受额定的轴向载荷，铰接部位的销轴需要做淬火处理提升表面硬度，降低长期转动磨损造成的间隙扩大问题；环套接头的开口槽宽度需要根据锁紧行程做合理设计，保证螺栓拧紧时环套可以产生足够的抱紧力，同时不会因为开口过大造成环套刚性不足。在工况适配方面，如果应用在存在振动的设备上，铰接部位可以加装防尘密封圈，避免粉尘进入铰接摩擦面造成磨损加剧，也可以在销轴部位加装润滑注油嘴，定期补充润滑脂延长构件的使用寿命；如果应用在有腐蚀的工况环境中，可以将杆身和端头的材质更换为不锈钢或者做镀锌防腐处理，提升构件的环境耐受能力。
