离合器内外复合花键齿轮结构设计

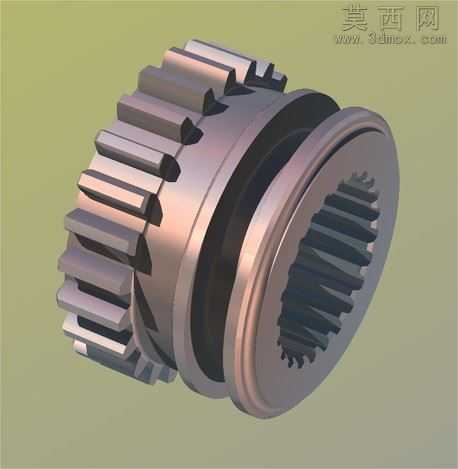

本作品为离合器配套的复合齿轮结构三维建模成果，建模过程中严格遵循机械传动设计规范，先通过参数化草图绘制齿轮的基准轮廓，对外啮合直齿部分采用渐开线齿廓生成逻辑，精准计算齿顶高、齿根高、模数、压力角等核心参数，保证齿形的啮合精度符合传动要求；对内花键部分则按照矩形花键的定心尺寸要求，完成内齿的均匀阵列排布，确保花键与轴类零件配合时的同轴度与传扭能力。模型构建阶段采用多实体组合建模思路，先分别完成外齿圈、中间隔台、内花键筒体三个核心部分的建模，再通过布尔运算整合为整体结构，对齿端倒角、台阶过渡圆角、端面环形槽等细节特征逐一还原，避免应力集中问题的同时还原零件的真实加工特征。材质渲染环节针对金属零件的特性，为模型赋予合金钢材质，调整金属粗糙度、反光度参数，还原经过机加工后的金属表面质感，对齿面部分做细微的纹理处理，模拟热处理后的齿面硬化层视觉效果，渲染时采用柔和的侧方打光，清晰展现内外齿的结构层次、台阶面的衔接细节，让模型的结构辨识度大幅提升。设计过程中重点考量离合器齿轮的工况需求，外齿部分用于与传动齿轮啮合传递动力，内花键部分用于与离合器轴同步连接，中间的环形凸台用于离合器分离结合时的轴向定位，各部分的尺寸比例经过反复校核，既保证零件有足够的结构强度承受传动扭矩，又控制零件整体重量满足轻量化设计要求，齿根部分做了圆弧过渡处理，降低传动过程中的应力集中风险，内花键的齿端做了导入倒角，方便装配时的花键对准，所有结构特征都兼顾了实际生产的加工工艺性，不存在无法加工的冗余结构，可直接用于后续的工程图导出、装配干涉检查、运动仿真分析等工作，为离合器传动系统的设计验证提供精准的三维模型支撑。
