渐开线啮合斜齿轮副传动结构设计

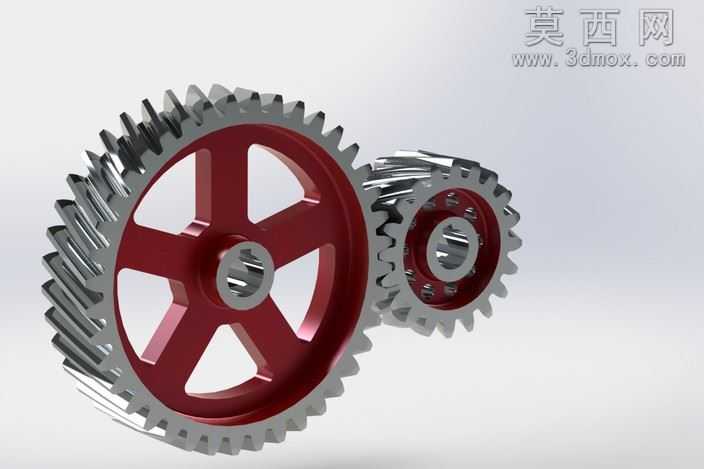

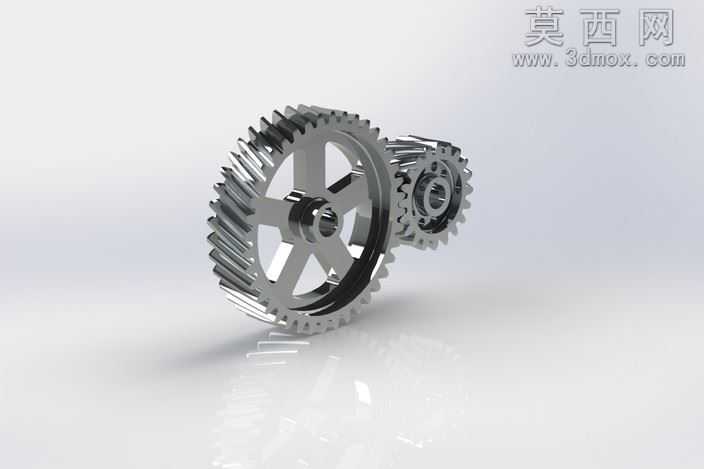

本作品为一对啮合传动的斜齿轮副三维建模作品，建模过程围绕斜齿轮的实际啮合特性展开，还原了真实工况下斜齿轮的几何形态与装配关系。建模阶段首先依据渐开线齿廓生成原理，通过参数化方式构建齿形基准曲线，针对斜齿轮的螺旋角特性，通过螺旋扫描方式生成轮齿的基础实体，过程中区分了大小两个齿轮的参数差异：大齿轮采用辐板式结构，轮缘与轮毂之间通过六根辐条连接，有效兼顾结构强度与轻量化需求；小齿轮采用实心辐板搭配内嵌轴承的结构设计，还原实际装配中齿轮与支撑轴承的配合关系。建模过程中对轮齿部分做了针对性的细节处理，针对MK1版本中小齿轮齿部与核心挤压区域的干涉问题做了齿形修形调整，大齿轮的齿端做了削薄处理，匹配实际生产中齿轮装配的避让需求，避免啮合过程中出现齿端干涉；后续迭代的MK2版本中，通过参数化属性面板可便捷调整螺旋角等核心设计参数，能够快速呈现不同参数下齿轮副的形态差异，适配不同模块的设计调用需求。材质与渲染阶段，轮齿部分采用金属镀铬材质，还原钢制齿轮经机加工后的金属光泽与表面质感，齿轮辐板部分采用哑光深红工业漆材质，还原工业齿轮常见的表面涂装效果，轮毂与轴承部分做了金属倒角的高光处理，突出机加工零件的边缘精度。渲染过程中采用柔和的工业产品布光方式，通过多角度光源突出轮齿的螺旋走向与啮合面的贴合状态，清晰展现两个齿轮的装配位置关系：两个齿轮呈平行轴布置，轮齿沿螺旋方向相互贴合，准确还原斜齿轮传动渐进啮合的接触特性。整个模型严格遵循斜齿轮的几何啮合规范，轮齿的齿距、螺旋角、压力角等参数均匹配实际传动设计要求，可直观展现斜齿轮副的传动结构特点，也可作为机械传动教学、传动方案设计的参考模型，清晰呈现斜齿轮相较于直齿轮传动更平稳、承载能力更强的结构优势，还原了实际工业用斜齿轮从齿形设计到结构细节的完整设计逻辑，规避了理想化建模中忽略实际装配干涉、齿端处理的常见问题，让模型更贴近真实工业应用中的齿轮产品形态。
