计算器外壳注塑模具三维设计作品

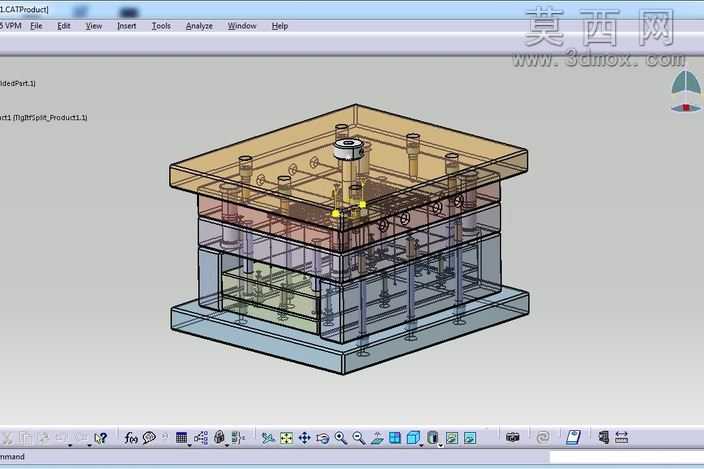

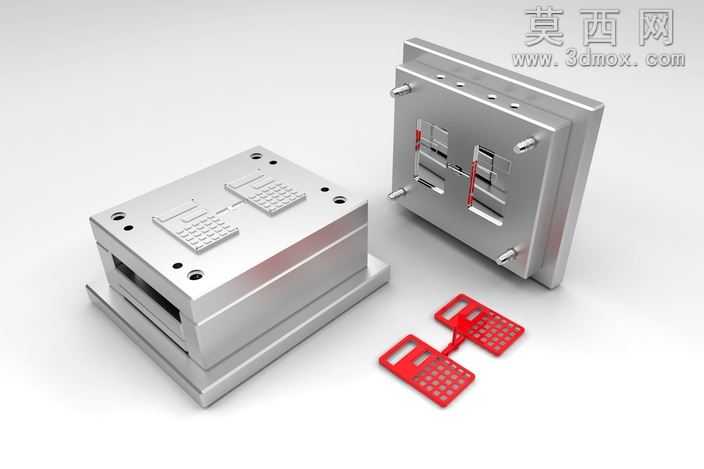

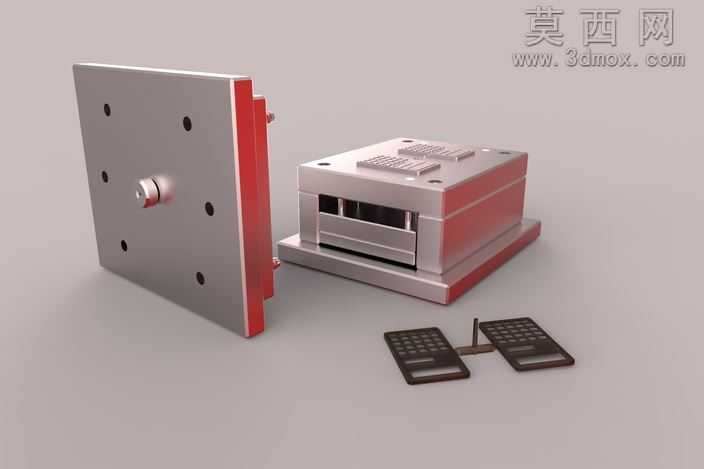

本作品为计算器外壳的注塑模具三维设计方案，采用专业三维建模软件完成全参数化构建，完整还原了注塑模具从分型面设计到模架装配的全流程结构。建模阶段首先针对计算器外壳的薄壁、带按键阵列排布、侧边带挂孔的产品特征，进行了收缩率补偿计算，将塑料成型的收缩变量融入产品逆向修正环节，确保开模后成品尺寸精度符合公差要求。分型面设计选取在产品外观面与内侧结构的分界位置，采用平直分型配合局部插穿的结构，既避免了外观面出现夹线缺陷，又保证了开模时动定模分离的顺畅性。模具采用一模两腔的型腔布局，分流道采用平衡式H型排布，确保熔融塑料能够同时填充两个型腔，减少不同型腔成品的成型差异，浇口选用侧浇口形式，设置在产品侧边非外观区域，后续去除浇口后不会影响产品外观质感。模架部分选用标准两板模结构，包含定模座板、定模板、动模板、动模座板、顶出板、导柱导套等标准件，所有标准件均按照注塑模国家标准参数化建模，可直接导出工程图用于生产加工。冷却系统采用随形水路设计，在型腔与型芯内部围绕产品轮廓排布循环水路，保证模具各区域冷却均匀，减少产品成型后的翘曲变形风险。顶出机构采用顶针顶出方案，在产品的边缘、加强筋位置均匀布置顶针，确保顶出时产品受力均匀，不会出现顶白、顶穿的成型缺陷。渲染阶段采用金属钢材材质赋予模架与型腔型芯零件，还原模具钢的哑光金属质感，对注塑成品计算器外壳采用红色亮面塑料材质，添加轻微的反射与折射效果，清晰展现出塑料熔融冷却后的成型质感，场景布置采用柔和的影棚光照，多角度呈现模具开合状态、型腔内部结构以及注塑成品的形态，完整展示整套模具的设计逻辑与成型效果。设计过程中充分考虑了注塑生产的实际需求，对模具的开模行程、顶出行程、冷却效率、排气结构都做了对应优化，在型腔周边开设了排气槽，避免注塑填充时出现困气烧焦的问题，整套模型结构完整，参数可编辑，可用于注塑模具教学、结构参考以及生产方案验证使用。
