四腔注塑模具三维结构设计作品

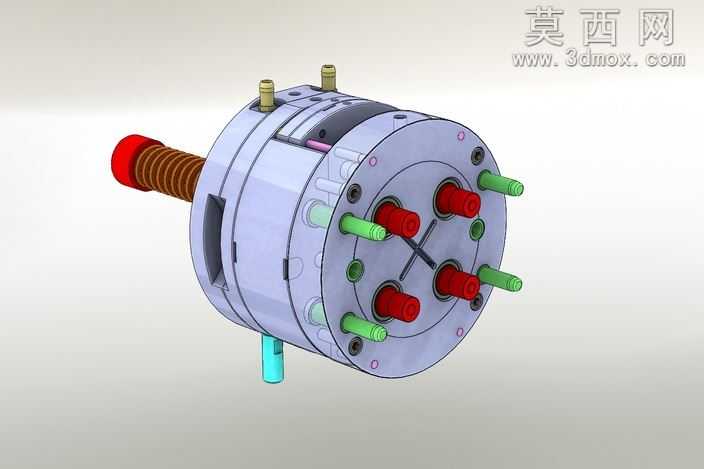

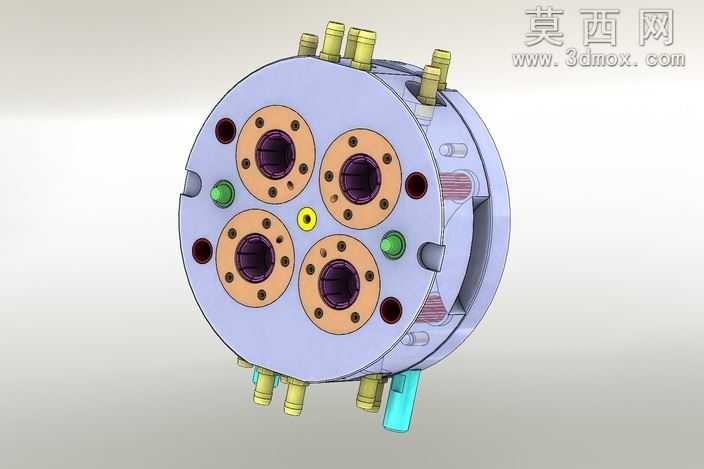

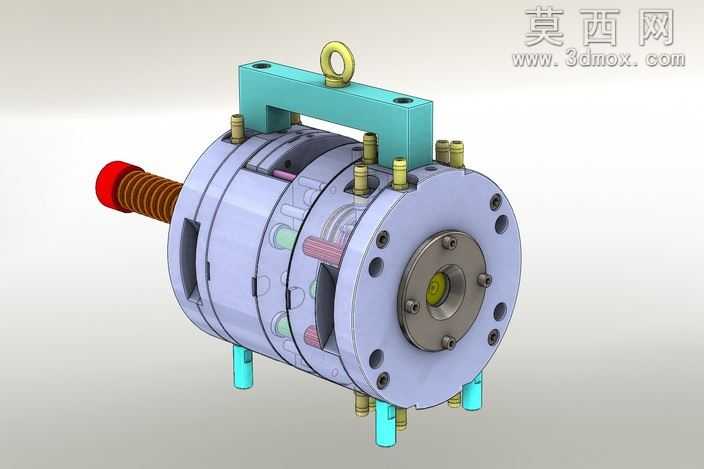

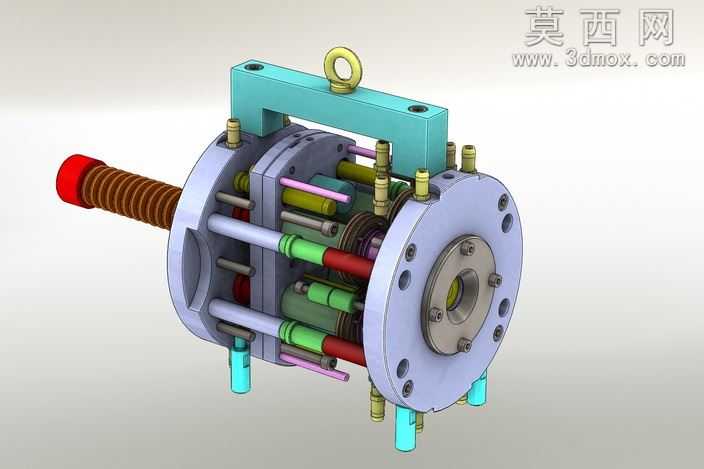

本作品为四腔注塑模具的完整三维结构设计，建模过程严格遵循注塑模具设计规范与实际生产装配逻辑，在三维建模环境中完成所有零部件的参数化搭建，整体装配关系清晰无干涉，可直观呈现模具的开合模动作逻辑与内部成型结构布局。模型搭建过程中针对不同功能部件匹配了对应的材质表现：模具主体成型零件采用模具钢材质渲染，呈现金属加工后的哑光金属质感，精准还原钢材表面的机加工纹理；导向部件、顶出杆件做了差异化的金属材质区分，部分耐磨部件做了表面处理的质感表现；冷却回路相关的外接管路采用彩色非金属材质区分，便于快速识别管路走向与功能分区；顶部吊环部件做了镀锌金属的质感表现，还原吊装部件的真实外观特征。结构设计上，该模具采用四腔布局，可在单次注塑循环中完成四个相同塑件的成型，有效提升注塑生产效率；模具包含完整的定模固定板、定模板、动模板、动模垫板、顶出机构、导向定位机构、冷却系统、浇注系统等核心功能模块，各部件的连接关系、配合公差均按照实际注塑模具的设计要求进行建模还原，导柱导套的配合位置、顶杆的排布逻辑、冷却水道的走向布局都经过合理性校验，开合模行程的设计符合注塑机的常规安装参数要求。设计思路围绕量产实用性展开，四腔排布采用平衡式浇注布局，确保四个模腔的进料速度、压力保持一致，保障成型塑件的质量一致性；冷却系统采用多回路分层设计，可实现模温的均匀控制，减少塑件成型后的翘曲变形问题；顶出机构采用多顶杆均匀排布设计，顶出力分布均匀，避免顶出过程中塑件出现变形、顶白等缺陷；模具外侧设置的吊装结构满足模具整体吊装转运的需求，外露的紧固件、定位销都按照实际标准件参数建模，还原真实模具的装配细节。整体模型经过装配干涉检查，所有运动部件在开合模、顶出动作过程中无结构冲突，可用于注塑模具结构教学、设计方案展示以及生产前的结构验证参考，完整呈现了多腔注塑模具从结构布局到细节设计的全流程设计逻辑。
