铝合金壳体注塑模具三维结构设计

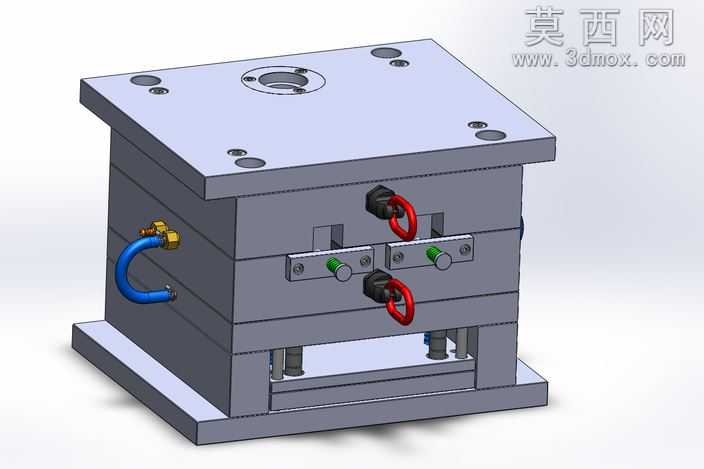

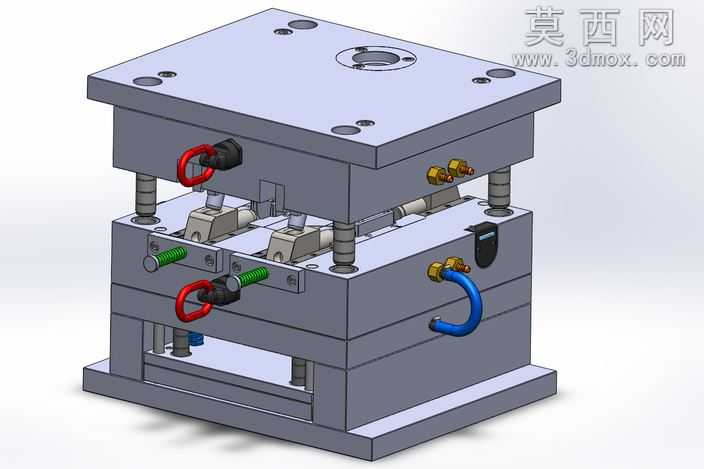

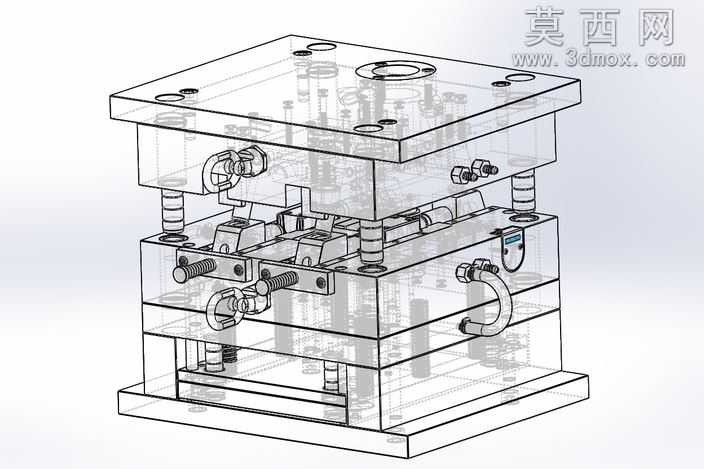

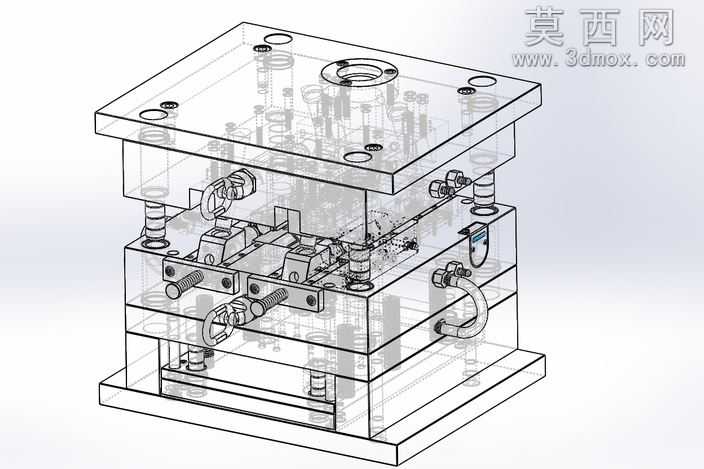

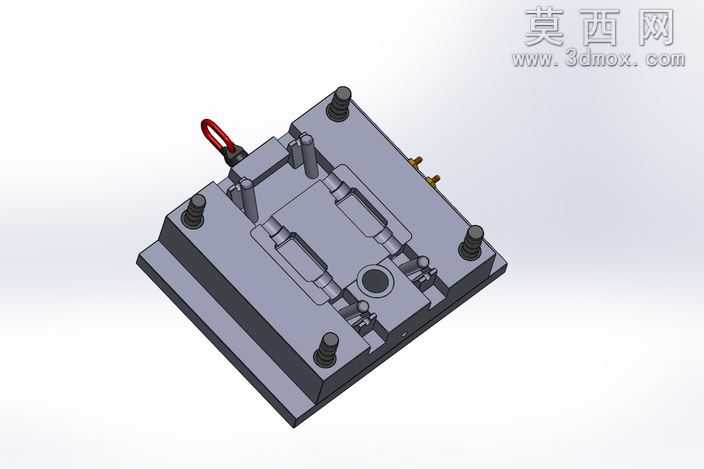

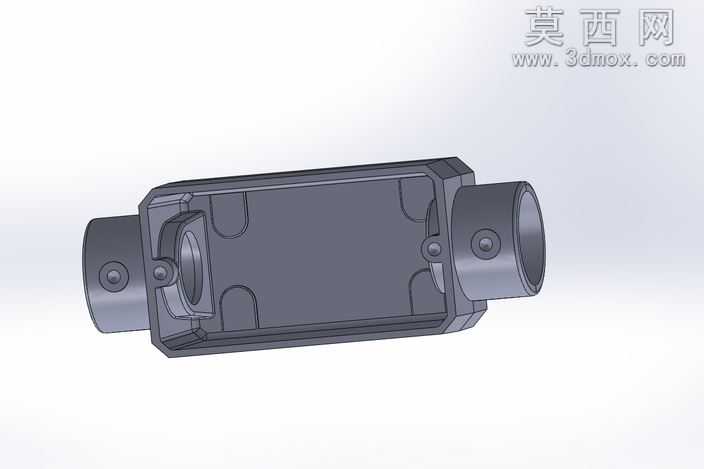

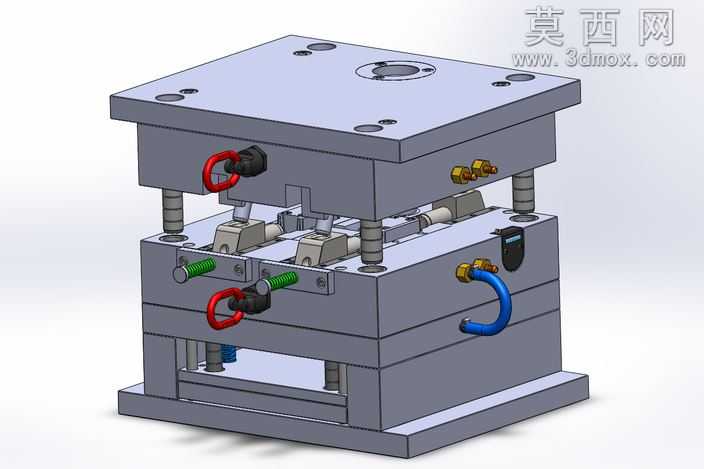

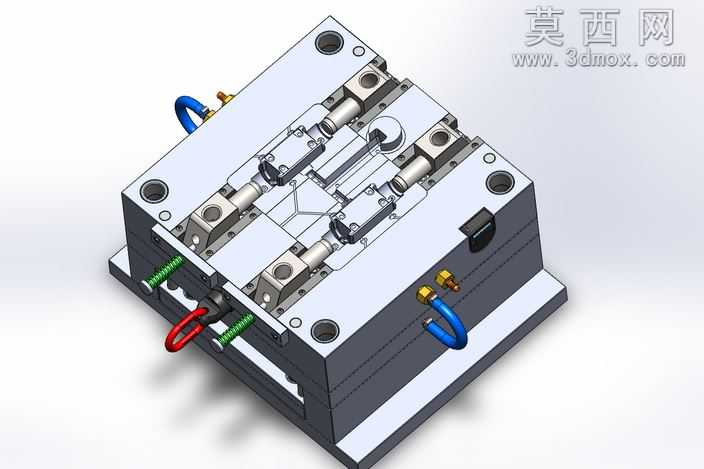

本作品为铝合金材质壳体类零件的注塑成型模具三维设计，整体采用标准三板式模架结构搭建，建模过程中严格遵循注塑模具设计规范，对各零部件的装配关系、配合公差进行了精准还原。模型完整呈现了模具的成型系统、浇注系统、冷却系统、侧抽芯机构、导向定位系统以及顶出脱模机构：上下模座采用高强度钢材质感渲染，表面安装孔、定位槽的细节刻画清晰，导柱导套配合部位做了同轴度约束还原，保证开模合模动作的逻辑准确性。侧抽芯机构部分，绿色手柄式抽芯滑块与红色安全吊环的细节做了差异化材质区分，滑块与型腔的配合面做了精准的贴合处理，还原了侧向分型抽芯的动作逻辑，可清晰展示侧凹特征壳体零件的脱模原理。冷却系统部分，蓝色快插式水嘴与内部循环水路的连接结构完整呈现，水嘴接头、密封部位的细节做了写实建模，还原了注塑成型过程中模具温度调控的结构基础。浇注系统的定位圈、浇口套安装在定模座板中心位置，与注塑机喷嘴对接的结构尺寸符合行业通用标准。顶出系统的复位弹簧、顶杆布局在模型中完整排布，弹簧的压缩预紧状态做了写实呈现，可直观展示开模后塑件顶出、合模前顶杆复位的动作逻辑。渲染阶段采用金属质感材质区分不同功能零部件：模架主体采用中灰色模具钢材质，侧抽芯滑块做了金属切削面的质感处理，冷却水管采用亮蓝色工程塑料质感，吊环、接头类零件采用镀铬金属质感，不同材质的光影反射参数经过调试，整体渲染效果清晰区分各功能部件，便于观察模具内部结构与装配关系。设计过程中针对铝合金壳体的薄壁特征，对型腔壁厚、支撑柱布局做了合理规划，避免注塑过程中出现模腔变形问题，同时侧抽芯的行程设计满足塑件侧向凹槽的脱模距离要求，冷却水路的排布围绕型腔均匀分布，保证成型过程中模温均匀，减少塑件翘曲变形风险，整体模型结构完整，装配逻辑严谨，可用于模具结构教学、成型工艺分析以及同类零件模具设计的参考使用。
