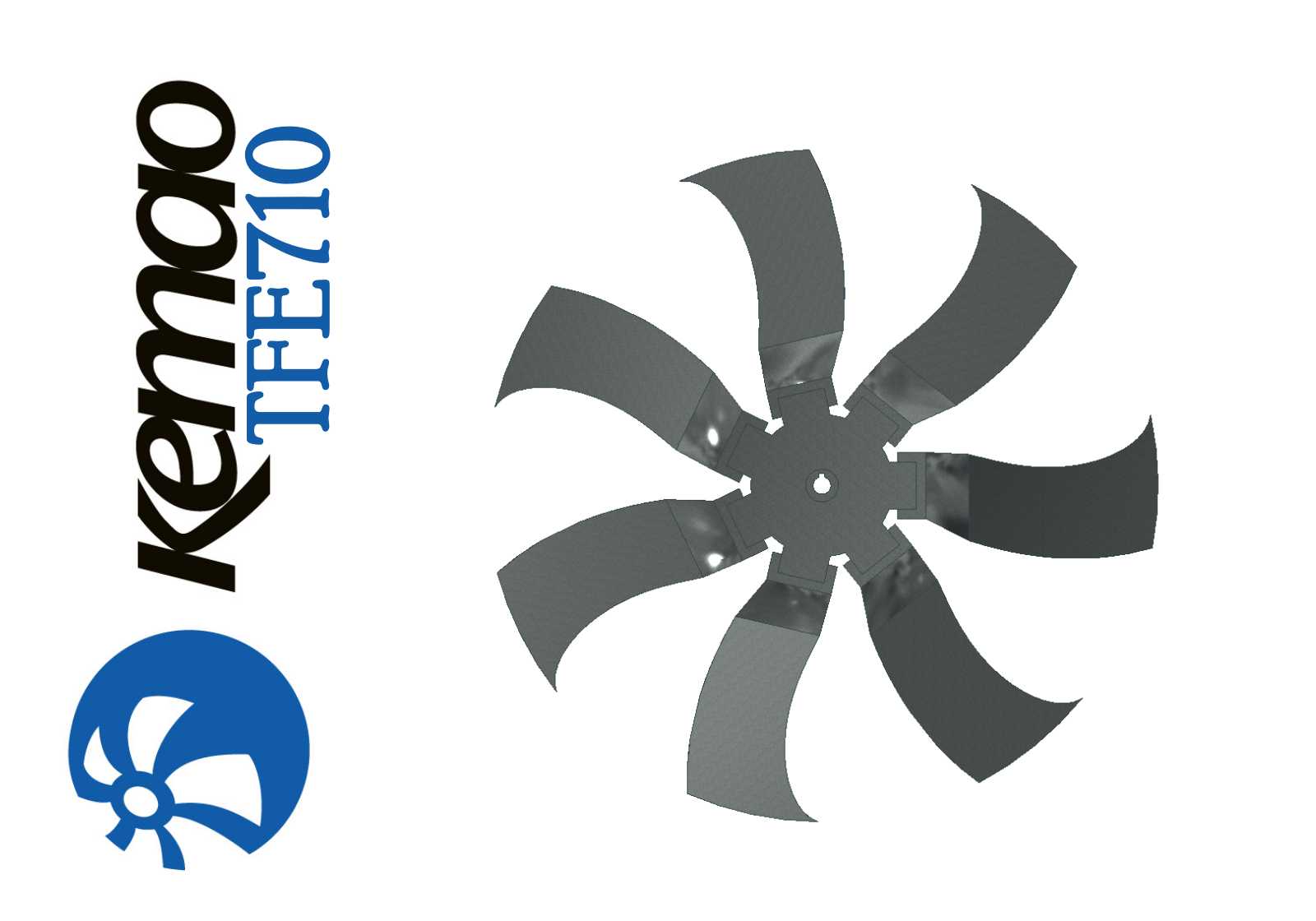

科贸TFE710-120七叶轴流风机结构

这款七叶结构的轴流通风部件，主要面向HVAC系统的通风换热场景设计，可直接配套安装在空气处理机组、冷却塔进排风段、工业厂房侧墙通风口、大型设备散热风道等位置，承担定向空气输送、舱室换气、设备热源强制风冷的核心功能。从实际工程应用反馈来看，七叶构型相比常规的三叶、五叶轴流风轮，在相同转速下的出风均匀度更优，气流脉动幅度更小，运行过程中产生的气动噪声更低，尤其适合对噪声控制有要求的商用建筑通风、精密设备间散热等场景。

设计过程中首先围绕27英寸的叶片直径划定安装边界，叶轮整体的径向尺寸严格匹配对应规格的风筒内径，安装时轮毂中心的定位孔可直接与驱动电机输出轴对接，轮毂上均匀分布的卡扣结构用于叶片与轮毂的可靠连接，无需额外焊接或紧固件即可完成叶轮组装，大幅降低现场装配的工序复杂度。叶片的翼型截面经过气动优化，从叶根到叶梢的弦长、安装角呈渐变分布，叶根区域厚度更大以保证旋转过程中的结构强度，承受电机启动瞬间的扭矩冲击，叶梢区域做了切角处理，减少叶尖与风筒内壁间隙产生的涡流损耗，提升整体气动效率。

从结构细节来看，每片叶片的曲面弧度经过反复校核，保证旋转时各区域的气流推送方向一致，避免出现局部紊流导致的风量损失。轮毂中心的定位孔尺寸适配常规系列的风机电机轴径，周边的卡槽结构可传递足够的旋转扭矩，避免高转速下叶片与轮毂发生相对滑移。叶轮整体的动平衡精度控制在工业通风设备的标准范围内，组装完成后无需额外做大量动平衡校正即可稳定运行，减少生产环节的调校成本。

在实际选型适配时，该叶轮可匹配对应功率的直驱式轴流风机电机，安装时需要保证叶轮与风筒内壁的周向间隙均匀，避免运行过程中叶片刮蹭风筒产生异响或结构损坏。这类大直径轴流风轮的风量覆盖范围广，在相同电机功率下，相比小直径高转速的风轮，能够以更低的转速实现同等送风量，进一步降低运行噪声与能耗，适合长距离风道的送风场景，减少风道沿程阻力带来的风量衰减。

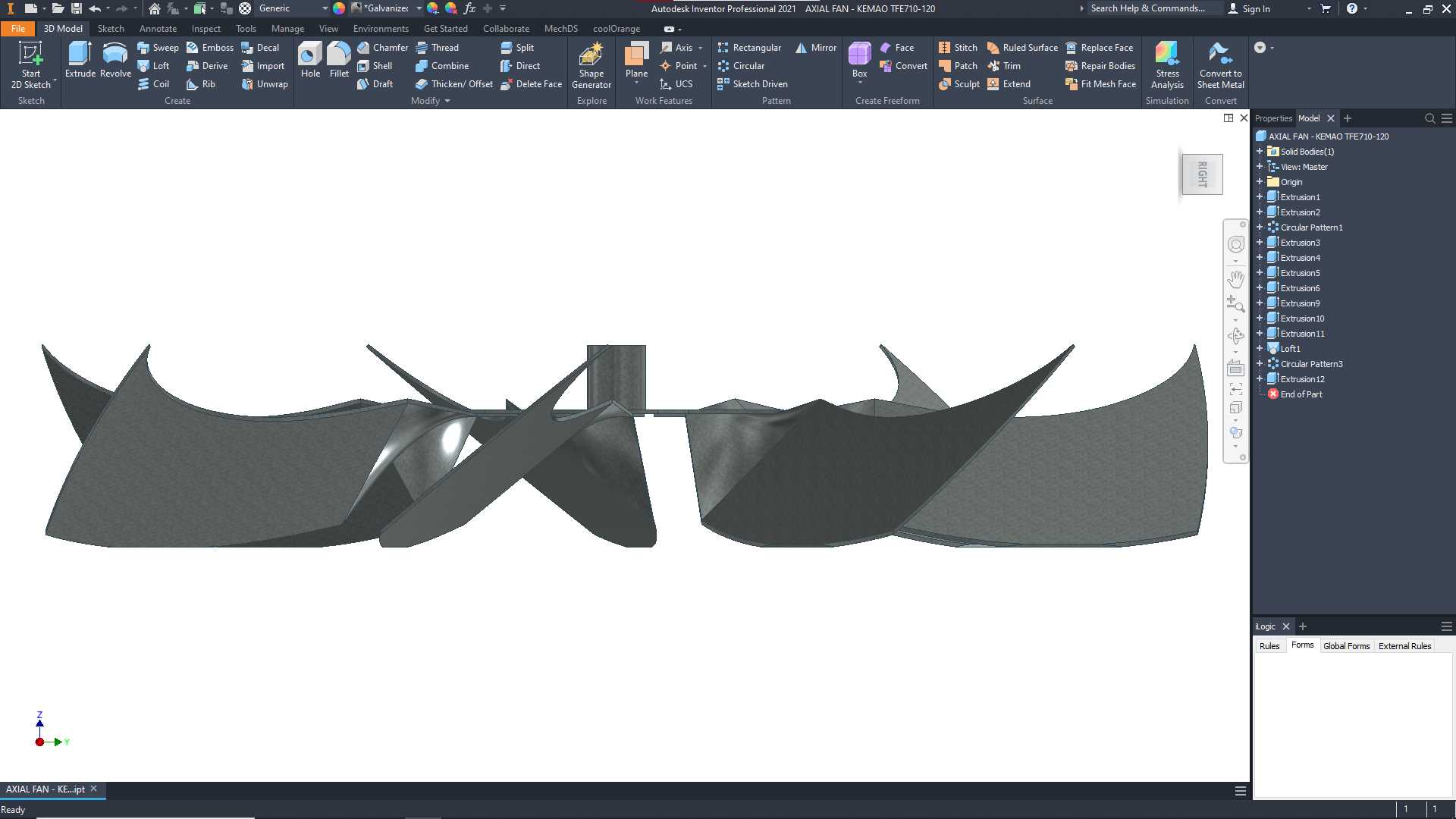

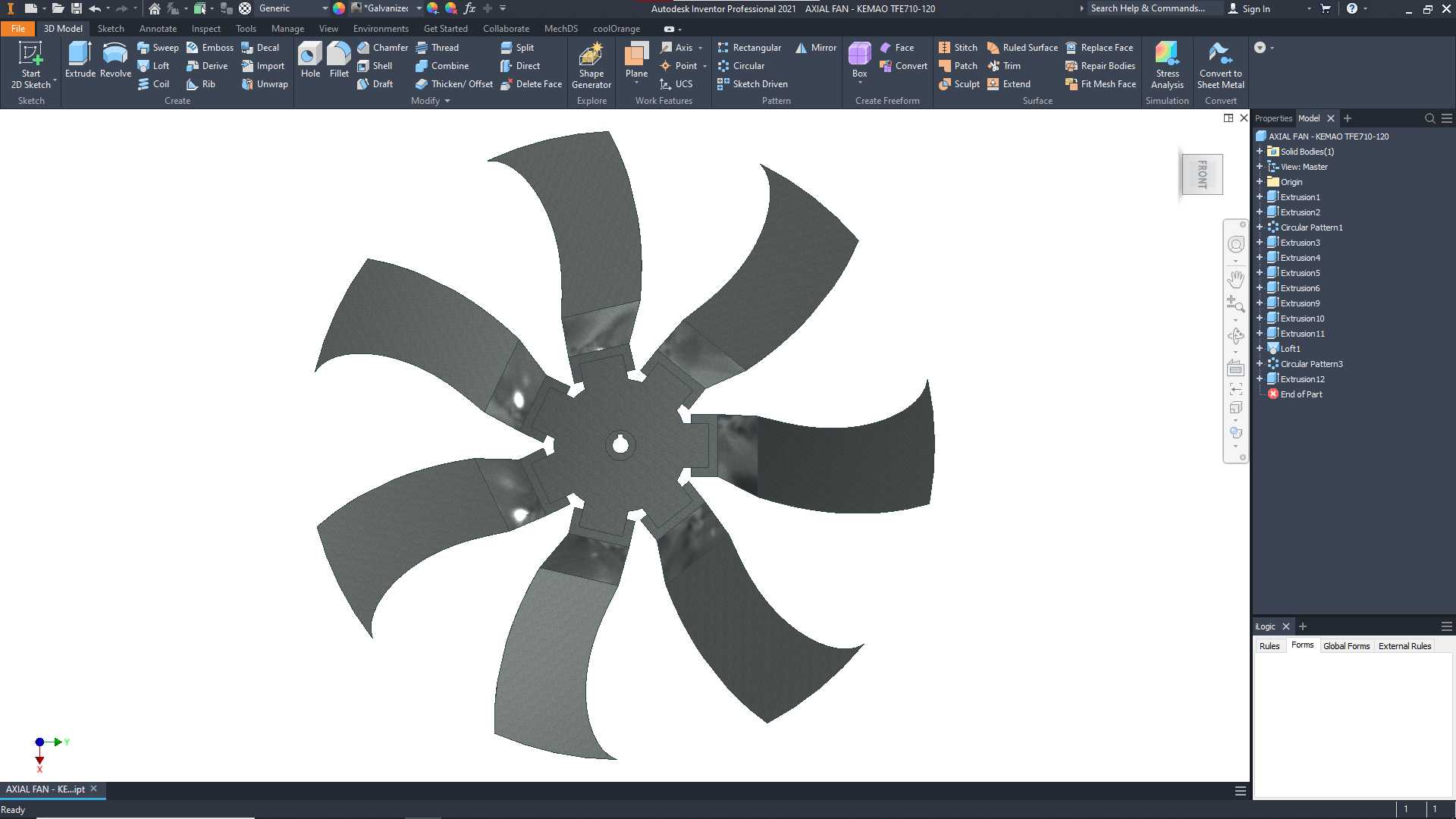

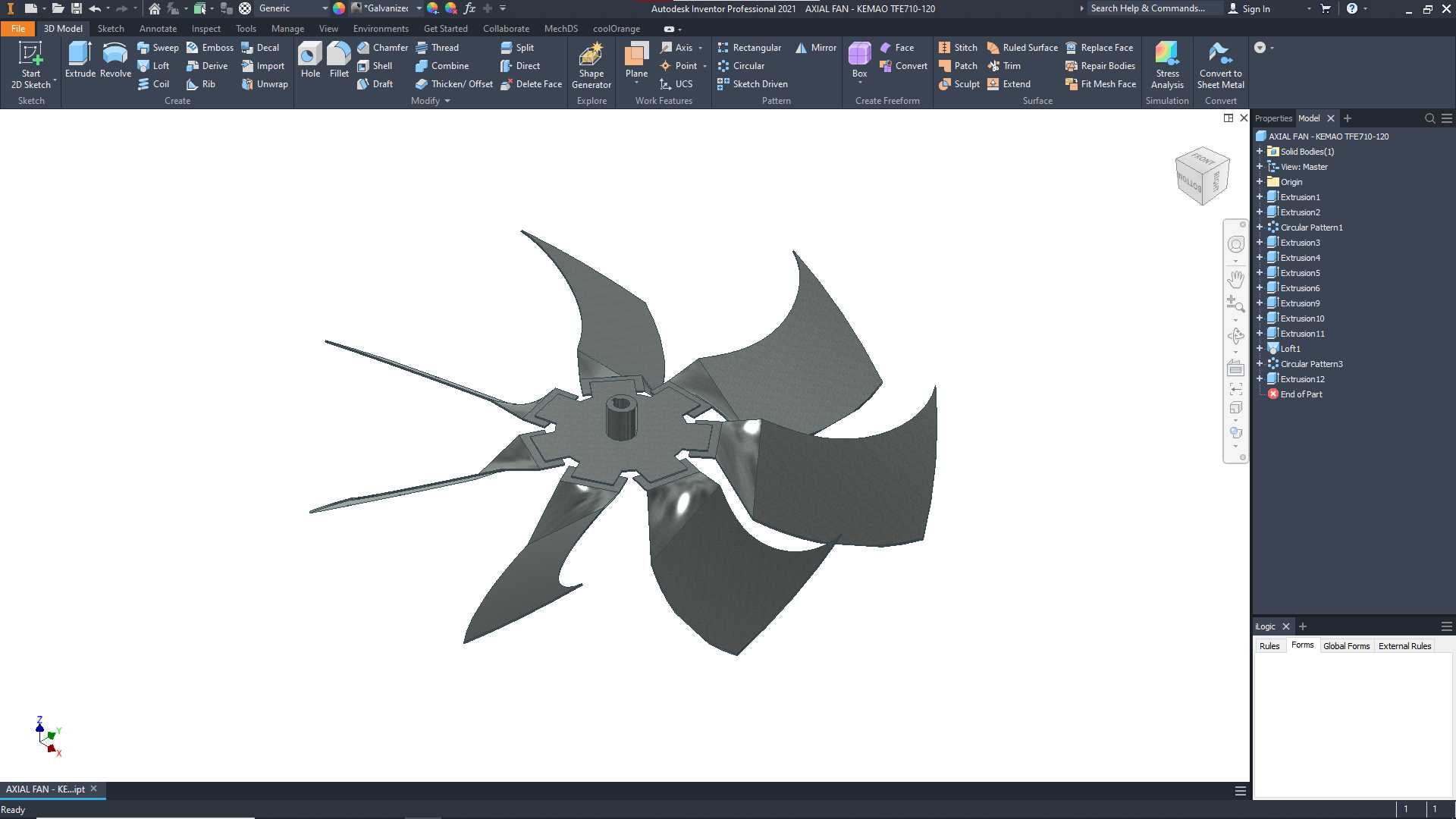

从建模还原的角度来看，该模型完整复现了叶片的曲面造型、轮毂的连接结构、各部件的装配关系，可直接用于风机整机的装配干涉检查、风筒尺寸匹配校核、安装支架的位置设计，也可作为通风系统仿真的基础模型，辅助开展流场模拟、噪声预估等前期设计工作，帮助结构设计人员快速完成整机方案的搭建，减少重复建模的工作量。在设备改造场景中，也可参考该叶轮的尺寸参数，对老旧风机的损坏叶轮进行替换选型，核对安装孔位、叶片直径、轮毂尺寸等关键边界，保证替换后的设备运行参数与原设计匹配，避免出现风量不足、电机过载等问题。
