可拆式外接手机内窥镜摄像组件结构设计

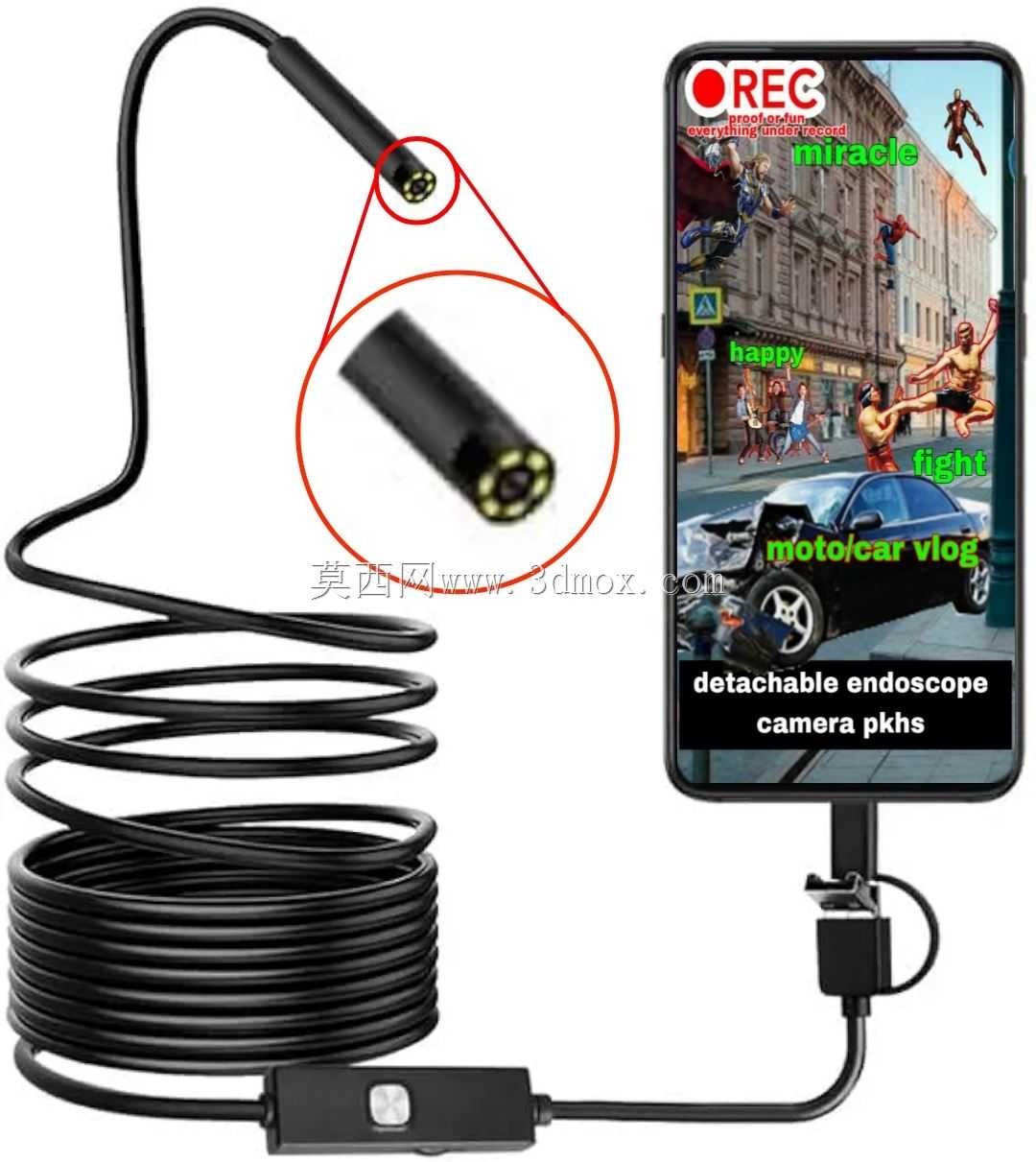

　　这款可拆式内窥镜摄像组件的三维结构设计，最初的需求锚点来自摩托骑行影像记录的特殊场景——常规运动相机安装在头盔侧面存在风阻大、视角受限、雨天易进水的问题，而贴装在头盔前部的小型摄像头又存在拆装不便、无法兼顾其他场景使用的痛点，因此在结构规划阶段就将可拆卸、多场景适配作为核心设计方向。从功能特性来看，摄像探头部分采用直径8mm的圆柱式封装，前端环绕6颗补光LED，可在管线伸入狭小空间时提供均匀照明，探头与蛇形管线的连接端做了快拆卡扣设计，无需工具即可完成探头更换，适配不同焦距、不同视场角的镜头模组，满足汽修内窥、管道检查、骑行记录等不同场景的成像需求。

　　蛇形管线采用包塑金属弹簧结构，外层为耐油耐磨的TPU包覆层，内部集成信号传输线与供电线路，可任意弯曲并保持定型，最小弯曲半径可达15mm，能够顺利穿过发动机舱缝隙、管道弯头、车身内饰空腔等狭窄区域，管线长度预留1.5m的常规使用规格，同时在结构上支持扩展延长段，最长可接驳至5m满足深腔探测需求。信号处理端采用Type-C直插结构，可直接连接手机等移动设备，无需额外供电模块，借助手机端的成像软件即可实现实时画面预览、录像、拍照等功能，处理模块外壳做了圆角处理，边缘设置防滑筋，插拔时不易滑脱，外壳与管线连接处做了应力释放结构，避免反复弯折导致的线芯断裂。

　　在安装边界的设计上，考虑到摩托骑行使用的场景，组件配套了头盔粘贴底座与车把固定夹两种安装结构，粘贴底座采用弧面适配设计，可贴合大部分头盔的曲面外壳，快拆卡扣与探头底座匹配，骑行时将探头卡入头盔底座即可作为前置运动相机使用，需要检查车辆机械结构时，直接取下探头连接蛇形管线即可作为内窥镜使用，无需额外携带多台设备。结构细节上，探头前端的镜片采用蓝宝石玻璃材质，耐磨防刮，LED补光灯的亮度可通过手机端软件调节，避免近距离观测时出现过曝问题，探头的密封等级达到IP67，可在雨天短时间使用，也可伸入非腐蚀性液体中进行观测。整个组件的结构拆分逻辑清晰，探头、蛇形管、信号处理模块三个核心部分均可独立拆卸更换，降低后期维护成本，各连接部位的卡扣均做了防呆设计，不会出现装反、插错的问题。在建模过程中，对蛇形管的弯曲定型特性做了运动仿真验证，确认在最小弯曲半径下内部线路不会出现挤压、弯折过度的问题，探头与底座的配合公差控制在0.1mm以内，卡入后无松动晃动，高速骑行时不会出现抖动脱落的情况。信号处理模块的Type-C接口深度做了适配设计，即使手机带有薄款保护壳也可正常插接，无需拆卸保护壳。

　　不同于传统工业内窥镜仅面向设备检修的单一用途，这款组件在结构设计上兼顾了日常影像记录与工业检测的双重需求，通过快拆结构实现不同功能的快速切换，整体重量控制在80g以内，安装在头盔上不会给使用者带来明显的负重感，蛇形管盘卷后直径仅为80mm，可轻松放入摩托车储物箱或随身背包中，便携性表现优异。探头的视场角设置为120度，作为骑行记录使用时可覆盖前方三车道的视野范围，作为内窥镜使用时可观测到更大范围的腔体内壁，减少探头移动调整的频次。补光LED的色温设置为6500K正白光，色彩还原度高，观测机械零件、线路板等对象时不会出现色偏，便于识别部件状态、故障点位。
