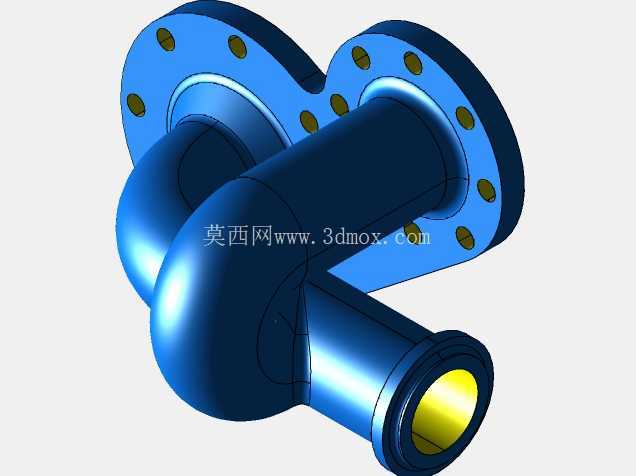

带法兰连接的Y型弯管流体换向结构

　　在工业流体输送系统的管路布局中，受安装空间、介质流向切换需求限制，经常需要用到非直通式的管路转接构件，本次呈现的Y型带法兰弯管结构，就是针对这类场景设计的管路转接部件。这类构件常见于化工流体输送、市政给排水、暖通循环水系统、小型液压泵站的管路排布中，核心作用是实现单路输入、双路输出的介质分流，或是双路输入、单路输出的介质合流，无需额外加装独立三通接头与弯头拼接，减少管路连接点的泄漏风险。

　　从结构设计逻辑来看，该构件采用一体化铸造成型后精加工的工艺思路，主体为两个曲率平滑过渡的90度弯管交汇成Y型布局，三个连接端均采用法兰连接形式，其中两个同规格法兰位于同一安装平面呈对称分布，第三个连接端垂直于该平面向外延伸，端部同样设置法兰结构。弯管的曲率半径经过流体阻力校核，内壁过渡处无直角突变，能够有效降低介质流经时的局部阻力损失，减少湍流产生的概率，避免长期输送含颗粒介质时在拐角处形成冲蚀磨损。法兰端面上均匀分布的螺栓孔采用跨中布置方式，能够保证连接时螺栓受力均匀，法兰密封面的平面度、粗糙度均满足管路密封的公差要求，可适配不同压力等级的非金属平垫片或金属缠绕垫片，保证连接后的密封可靠性。

　　在安装边界方面，两个对称布置的法兰端面处于同一基准平面，安装时可直接对接固定端的管路法兰，无需额外调整安装角度，第三个输出端的法兰轴线与两个输入端法兰所在平面呈垂直布局，能够在不改变原有主管路走向的前提下，引出支路管路，适配紧凑空间内的管路排布需求。构件的壁厚根据公称压力等级做了等强度设计，弯管外侧受介质冲蚀的区域适当增加壁厚，内侧过渡区域做圆角平滑处理，避免应力集中，在承受管路内压、外部安装载荷时，应力分布均匀，不会出现局部应力过高导致的开裂风险。

　　从实际使用场景出发，这类一体化Y型弯管结构相比采用标准弯头、三通拼接的管路组合，整体刚性更好，安装时仅需完成三组法兰的螺栓紧固，无需调整多个拼接构件的同轴度，能够大幅缩短现场安装的工时，同时减少了两个拼接焊缝或法兰连接点，降低了管路系统的潜在泄漏点。在输送水、低粘度油品、低压气体等介质的工况下，该结构能够长期稳定运行，弯管内部的流道经过流线型优化，介质在分流或合流过程中流动平稳，不会产生明显的压力波动，对于对管路压力稳定性有要求的循环系统，能够有效降低管路振动与水锤冲击的影响。

　　建模过程中，需要重点关注弯管部分的曲面过渡质量，保证内外壁的曲率连续，法兰端面与弯管轴线的垂直度公差控制在合理范围内，螺栓孔的位置度要满足法兰互换性要求，端部的止口结构尺寸要与标准法兰的密封尺寸匹配，避免安装时出现密封面错位导致的泄漏。同时要考虑铸造工艺的拔模斜度、加工余量的预留，保证设计的结构能够通过常规的铸造、机加工工艺实现量产，不需要特殊的定制工装，控制构件的生产制造成本。
