可拆换式智能手机内置电池更换结构设计

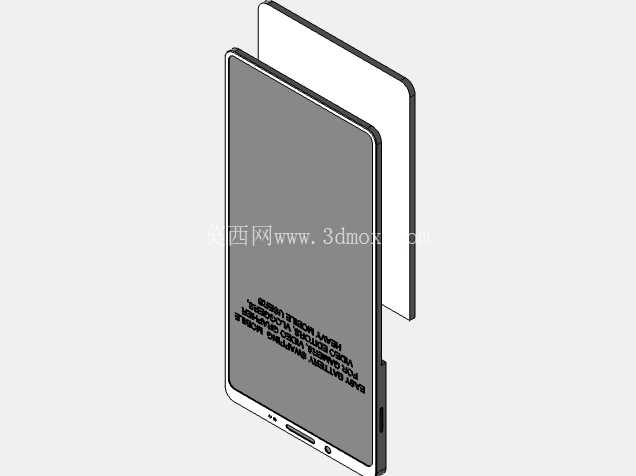

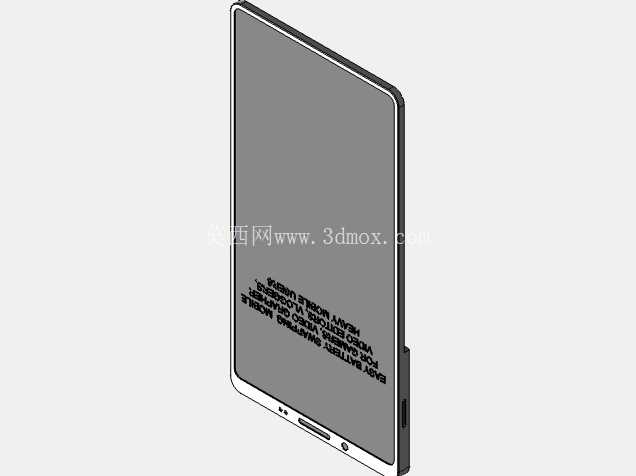

　　从结构布局来看，电池仓设置在机身中框内侧的核心容置区，避开了主板、摄像头模组、尾插排线等核心元器件的排布空间，电池本体采用硬质封装外壳替代传统软包电池的铝塑膜柔性封装，侧边预留了抽拉式解锁卡扣的配合位，卡扣与中框上的定位卡槽做过盈配合，不需要额外点胶固定，只需要通过机身侧边隐藏的拨杆触发卡扣解锁，就能直接将电池从仓体内抽出，全程不需要撬动、加热，单步操作即可完成拆卸。设计过程中重点考量了安装边界的适配性，电池整体厚度控制在4.2mm以内，长宽尺寸匹配主流6.5英寸以上全面屏手机的内部容置空间，仓体周边预留0.15mm的装配公差带，既保证电池安装后不会出现晃动异响，也不会因为公差累积挤压到周边的FPC排线。日常消费电子售后维修场景中，智能手机内置电池老化后的更换作业一直是结构维修的高频项，传统内置电池采用背胶完全贴合的固定方式，拆卸时需要加热软化胶层、借助撬片分离，操作不当极易戳破电池引发漏液、起火风险，同时也容易刮伤中框、戳破屏幕排线造成二次损坏。这套可拆换式电池结构的设计初衷，就是在不改变手机整体轻薄外观、不牺牲机身密封性能的前提下，实现电池的无加热快速拆卸更换，降低售后维修的操作门槛与安全风险。

　　电池与主板的连接触点采用弹片式接触设计，替代传统的插接式BTB连接器，安装时只需要将电池顺着导轨推入仓体，到位后弹片自动与主板触点压合导通，不需要额外扣合连接器，减少了维修过程中排线损坏的概率。在密封性能的平衡上，电池仓与后盖的配合面采用窄边泡棉胶圈密封，胶圈避开卡扣的运动路径，更换电池时只需要揭开后盖对应卡扣位置的局部胶层即可操作，不需要完全分离整圈后盖胶，操作完成后局部补胶就能恢复原有的IP54级防尘防水性能，相比传统全胶贴合的后盖结构，大幅降低了更换电池后的密封失效概率。

　　从实际应用场景来看，这套结构不仅适用于官方售后的标准化维修作业，也能让普通用户在没有专业维修工具、没有热风枪等加热设备的情况下，自行完成电池更换，不需要掌握撬胶、分离排线等专业维修技能，同时也避免了传统拆卸方式中电池变形、漏液的安全隐患。结构设计上还做了防呆处理，电池侧边做了不对称的定位凸台，反向安装时无法推入仓体，避免用户装反电池导致的主板短路问题；卡扣的解锁力设置在15N，既不会因为日常使用中的震动导致卡扣松脱，也不会因为解锁力过大导致用户操作困难。电池本体的封装外壳采用阻燃PC+ABS合金材质，即使出现极端情况下的电池内部短路，外壳也能阻挡电解液泄漏，避免引燃周边的塑胶中框部件。

　　在堆叠设计上，电池的抽拉导轨直接集成在中框的镁合金骨架上，不需要额外增加独立的导轨零件，整体结构相比传统胶接固定的电池方案，额外增加的重量不到2g，不会对手机的整体重量控制造成负担，同时导轨的存在还能提升中框在电池区域的结构强度，减少手机受挤压时电池变形的风险。针对售后场景的批量作业需求，这套结构的电池更换单台作业时间可以控制在1分钟以内，相比传统加热拆胶的10-15分钟作业时长，大幅提升了维修效率，也减少了维修过程中加热对屏幕、主板等元器件造成的热损伤风险。设计过程中还做了跌落可靠性验证，在1.2米高度六个面自由跌落的测试条件下，卡扣不会出现松脱、电池不会出现移位，触点的接触电阻始终保持在标准范围内，不会出现跌落重启、接触不良的问题。电池与仓体之间预留了0.1mm的散热间隙，间隙内填充超薄石墨散热片，将电池工作时产生的热量快速传导到中框散出，不会因为增加了卡扣结构影响电池的散热性能。
