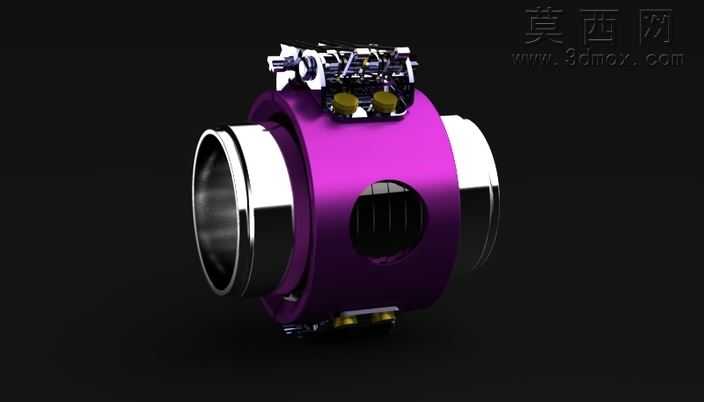

Adel威金斯管耦合器结构设计模型

本作品为Adel威金斯管耦合器的三维设计模型，建模过程严格遵循工业管路耦合装置的实际设计逻辑，以SolidWorks为核心建模工具，完成全参数化的零件构建与整体装配。建模阶段首先梳理耦合器的核心功能需求：该装置用于液体、空气等流体的传输管路连接，需兼顾连接密封性、装拆便捷性与不同管径的适配性，因此首先确定核心壳体的基准轮廓，以回转体特征构建蛤壳式主体结构，通过拉伸、切除、圆角等基础特征完成壳体的腔体、连接端口、侧部观察孔等结构的塑造，保证壳体两端的同轴度公差符合管路连接的装配要求。针对装配所需的小弹簧等弹性零件，单独构建螺旋扫描特征匹配弹簧的节距、线径与自由长度参数，同时完成顶部调节组件、定位卡扣等附属零件的独立建模，所有零件均保留完整的参数化尺寸，可根据不同的管路直径需求快速调整壳体直径参数，其余配套零件无需重新设计即可完成适配，大幅提升模型的复用性。装配阶段采用自下而上的装配逻辑，通过同轴、重合、间隙配合等约束完成所有零件的定位，还原真实产品的装配关系，保证活动部件的运动自由度符合实际使用状态，例如顶部调节旋钮的转动行程、弹簧的压缩行程均设置合理的限位约束，避免出现装配干涉问题。渲染阶段针对不同零件的材质特性赋予对应材质：主体蛤壳外壳采用哑光紫色金属漆材质，调整金属度与粗糙度参数还原工业涂装的质感；两端连接端口采用抛光镀铬金属材质，模拟金属管路接头的高光反射效果；顶部调节组件的塑料旋钮采用哑光工程塑料材质，弹簧、卡扣等小零件采用镀锌钢材材质，通过环境光、点光源的组合布光，突出模型的结构层次与材质差异，清晰展现耦合器的外观细节与结构特征。整体设计完整还原了威金斯管耦合器的结构特点，可用于流体管路连接方案的展示、相关产品的设计参考以及教学演示场景。
