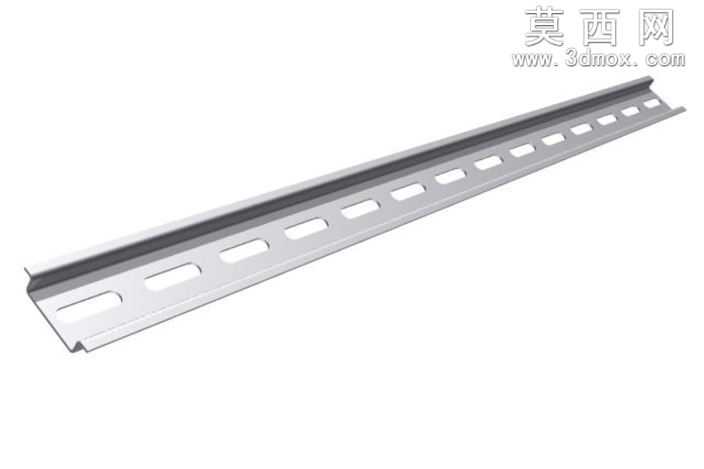

魏德米勒500mm长DIN安装导轨三维设计

本模型为魏德米勒品牌500毫米长度规格的DIN标准安装导轨，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循DIN导轨的通用行业尺寸规范，精准复现了导轨的C型主体截面、两侧卷边卡扣结构、沿长度方向等距排布的腰型安装孔等核心结构特征。建模阶段首先以导轨的横截面轮廓为基础绘制闭合草图，通过拉伸特征生成500mm长度的基础基体，随后对两侧边缘进行卷边折弯特征的构建，还原导轨用于卡接电气元件的卡槽结构，保证卡槽的内尺寸、折弯圆角、壁厚参数完全匹配实物的装配公差要求，确保后续模拟装配时电气元件可顺利卡入固定。腰型安装孔采用线性阵列特征完成排布，严格控制孔位的间距、孔的长度与宽度尺寸，还原实物用于螺丝固定安装的调节余量，孔位边缘的倒角细节也做了对应处理，避免锐边结构不符合实际生产工艺。材质渲染阶段，针对工业导轨常用的镀锌钢板材质进行参数调试，还原金属基材的哑光银灰色质感，表面添加细微的镀锌层纹理与轻微的反光效果，避免过度镜面反射不符合实物的表面处理特征，同时对导轨的棱边做了细微的圆角钝化处理，还原冲压加工后的真实边缘状态，不存在建模过程中容易出现的绝对锐边失真问题。结构设计上充分考虑DIN导轨的实际使用场景，模型的卡槽尺寸、安装孔位、整体直线度都做了参数化约束，可通过修改关键参数快速衍生不同长度、不同孔位规格的同系列导轨模型，适配不同的电气柜安装布局需求。模型整体结构简洁规整，无冗余的几何特征，所有特征之间的父子关系清晰，可直接用于电气柜布局的装配模拟、安装干涉检查，也可用于工业自动化场景的可视化演示素材，能够直观展示DIN导轨在电气安装系统中的支撑、固定作用，帮助设计人员快速完成电气元件排布的方案验证，减少实物试装的成本消耗。
