CPU散热风扇叶轮精密注塑模具设计

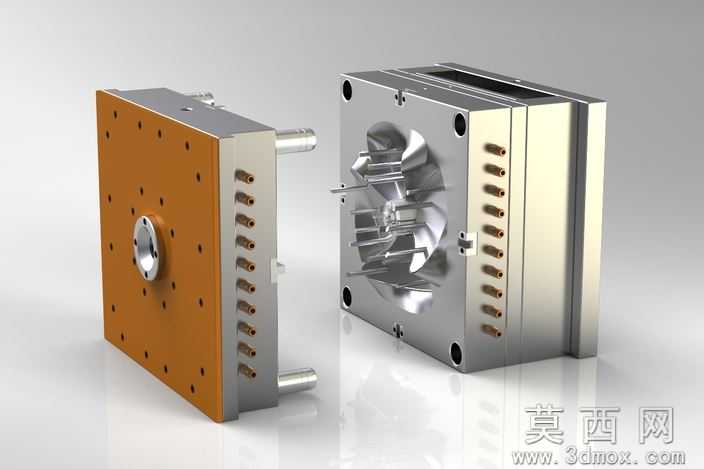

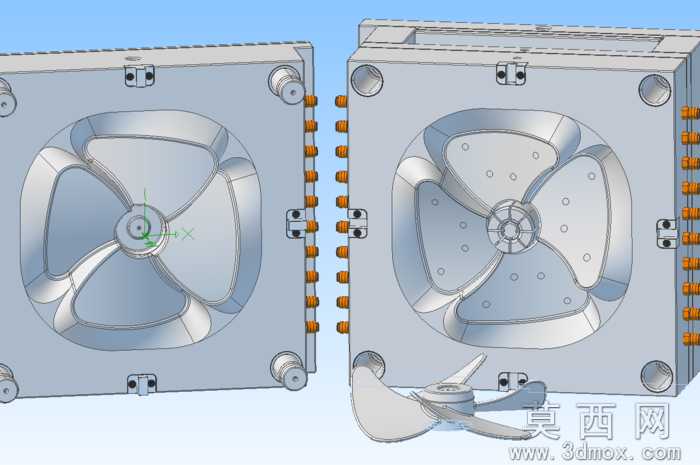

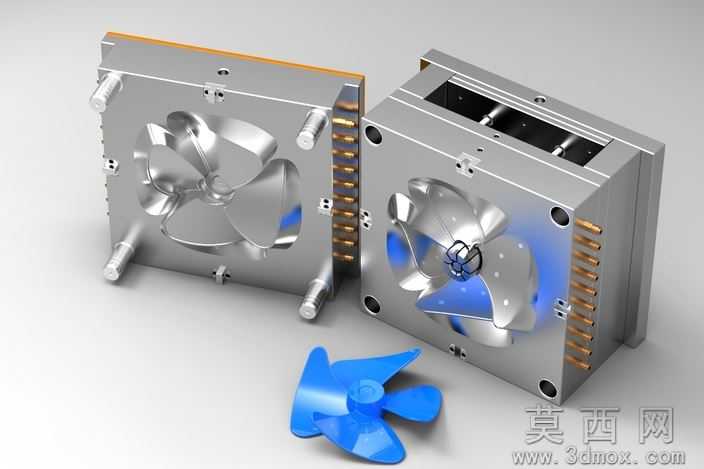

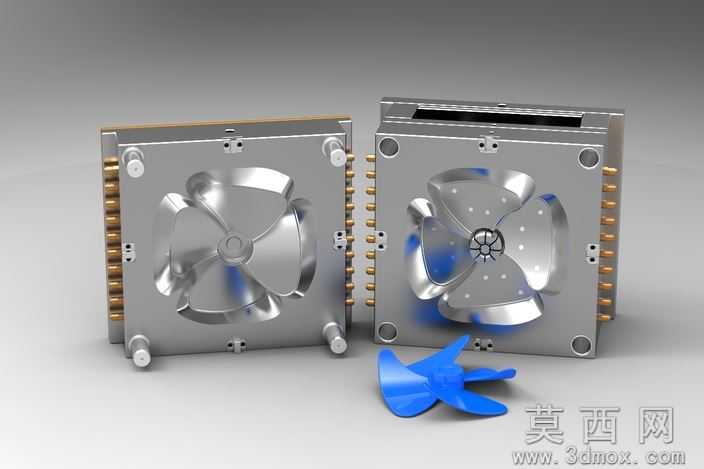

本套风扇叶轮注塑模具的建模流程遵循注塑模开发的标准逻辑，首先完成CPU散热风扇叶轮的产品逆向测绘与结构分析，提取叶片曲面弧度、轮毂定位孔、叶片均匀分布角度等核心产品参数，随后依次搭建分型面、模仁型腔、型芯结构，再完成冷却水路、顶出机构、导向定位组件、模架标准件的装配建模，全程保证各部件装配公差符合注塑模加工精度要求。参数设计层面，模仁采用整体式镶件结构，针对叶轮的多叶片曲面特征，分型面沿叶片轮廓做顺滑延伸，避免出现倒扣粘模问题；冷却水路采用环绕式布局，水路直径设置为8mm，水路距离型腔表面保持15mm的均匀间距，保证注塑过程中型腔各区域温度均衡，减少叶片成型后的翘曲变形；顶出机构采用顶针+推板组合顶出方式，对应叶轮轮毂中心与叶片边缘的受力位置均匀布置顶针，避免顶出过程中塑料件出现发白、变形缺陷；导向部件采用导柱导套配合定位，合模定位精度控制在0.02mm以内，保证动定模合模的同轴度。渲染材质部分，模架与模仁基体采用抛光钢材材质表现，还原模具钢经精加工后的金属哑光质感，冷却水路的铜质堵头、紧固件做黄铜金属材质渲染，成型后的风扇叶轮采用蓝色半哑光工程塑料材质，场景打光采用柔和的工业产品展示光效，清晰呈现模具型腔的曲面细节与整体装配结构。结构原理上，该模具为两板模结构，注塑机完成熔融塑料注射、保压冷却流程后，动定模沿分型面开模，顶出机构动作将冷却固化后的风扇叶轮成品从型芯上顶出，随后合模进入下一个注塑循环，模具的进胶点设置在叶轮轮毂中心位置，保证塑料熔体能够均匀填充到每一片叶片的型腔末端，避免出现缺胶、熔接痕缺陷。软件兼容方面，模型提供STEP、IGES通用三维格式，同时兼容Alibre Design2012及以上版本，也可导入SolidWorks、UG、Pro/E等主流三维机械设计软件进行编辑、修改与工程图导出，不存在特征丢失、曲面破面的问题。研发教学应用层面，该模型可作为注塑模具设计课程的典型教学案例，帮助学习者掌握曲面类塑料件的分型面创建方法、薄壁件注塑的冷却系统设计逻辑、多腔异形件的顶出机构布置思路，也可作为小型家电散热配件生产企业的模具研发参考，帮助设计人员缩短同类产品的模具开发周期，优化模具结构的加工工艺性。
