工业级重载脚轮万向行走支撑结构

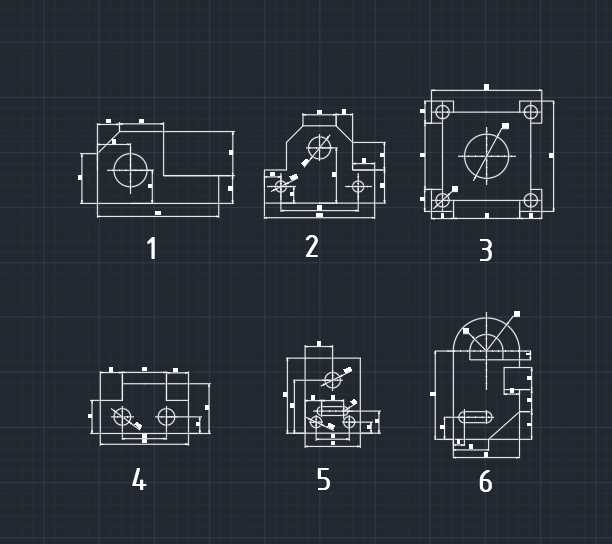

　　该重载脚轮结构主要面向车间重型工装转运、仓储重型货架移位、大型设备工位调整等场景设计，单轮额定承载覆盖500kg至2000kg区间，可适配不同地面工况的移动需求，解决重型工位器具移动困难、转向卡滞的实际生产痛点。从功能设计层面来看，结构分为轮体、轮架、转向轴承、安装顶板四个核心部分，轮体采用高弹性聚氨酯包胶材质，外圈邵氏硬度控制在85A至92A区间，既保证足够的承重刚性，又能降低滚动过程中对环氧地坪、水泥地面的磨损，滚动阻力较同尺寸尼龙轮降低30%以上，推行过程无明显异响。

　　轮架部分采用6mm厚Q235钢板一体冲压成型后焊接加强筋，转向回转位置采用圆锥滚子轴承搭配平面推力轴承的组合结构，可同时承受径向载荷与轴向冲击载荷，避免重载转向时出现轴承抱死、支架变形的问题，转向回转半径控制在轮径的1.2倍以内，窄通道内转向操作无需额外预留过大操作空间。安装顶板采用标准方形安装孔位设计，孔距适配国内主流重型工装、货架的底部安装尺寸，安装面平面度公差控制在0.2mm以内，安装后支架与设备底面贴合紧密，无局部应力集中问题。

　　设计过程中优先考虑了实际使用的维护便利性，轮轴采用带油嘴的贯通式销轴结构，可定期注入润滑脂降低转动磨损，轮体与支架之间预留3mm间隙，避免缠绕棉纱、铁屑等车间常见杂物后出现卡滞，轮体边缘做R5圆弧过渡，越过车间地面常见的10mm以内电缆沟盖板缝隙、地面接缝时无明显颠簸冲击。外形尺寸方面，以适配1吨承载的规格为例，轮径为150mm，轮面宽度50mm，安装顶板尺寸为114mm×100mm，安装孔距为84mm×72mm，整体安装高度为190mm，安装时设备底部离地面高度预留200mm即可满足安装边界要求，无需额外抬高设备底座。

　　针对不同使用场景，结构预留了刹车组件安装位，可根据需求加装侧刹或顶刹结构，刹车块采用耐磨橡胶材质，制动时与轮面接触面积不小于轮面总面积的20%，在5°斜坡上满载状态下制动后无滑移。轮架表面采用电泳防锈处理，可适应车间潮湿、有少量切削液飞溅的工况，长期使用无明显锈迹脱落问题，轮体包胶层与内圈铸铁轮毂采用硫化粘接工艺，粘接强度满足1吨径向载荷下无脱胶开裂要求。在结构受力校核阶段，针对轮架焊接位置、转向轴承安装位、轮轴剪切面做了有限元受力分析，1.5倍额定载荷下结构最大变形量不超过0.5mm，应力值远低于材料屈服强度，可满足长期反复重载使用的强度要求。该脚轮结构可搭配不同轮面材质适配不同场景，比如高温工况可选用酚醛树脂轮体，防静电场景可选用导电聚氨酯轮体，安装孔位可根据用户实际安装需求做定制化调整，无需改动整体支架结构即可适配不同设备的安装要求。
