仿冰淇淋三明治外观阀块结构设计

这款阀块采用了类似冰淇淋三明治的分层堆叠结构设计，整体为长方体构型，上下两层为硬质安装基准面，中间层为油路集成主体，这种分层构型在液压阀组设计中属于典型的叠装式阀块布局，区别于传统整体式铣削加工的阀块，分层结构可以将不同压力等级的油路分别布置在不同层板上，大幅降低交叉油孔的加工难度，同时减少深孔钻削过程中出现的孔位偏斜、壁厚不足导致的油压泄漏风险。

从实际应用场景来看，这类叠装式阀块多用于中小流量的液压集成系统，比如小型工装夹具的夹紧回路、实验台的液压控制单元、小型自动化设备的执行机构驱动回路，这类场景往往不需要大流量通径，但是对阀块的安装空间有严格限制，分层堆叠的结构可以在有限的投影面积内，通过层间的密封沟槽实现油路的连通，不需要在整块钢材上加工长距离的斜孔或者交叉孔，加工时每层板都可以采用平面铣削后钻孔的工艺，普通三轴数控铣床即可完成全部加工工序，不需要五轴设备或者专用深孔钻床，加工门槛更低，生产周期更短，适合小批量定制化的液压系统配套。

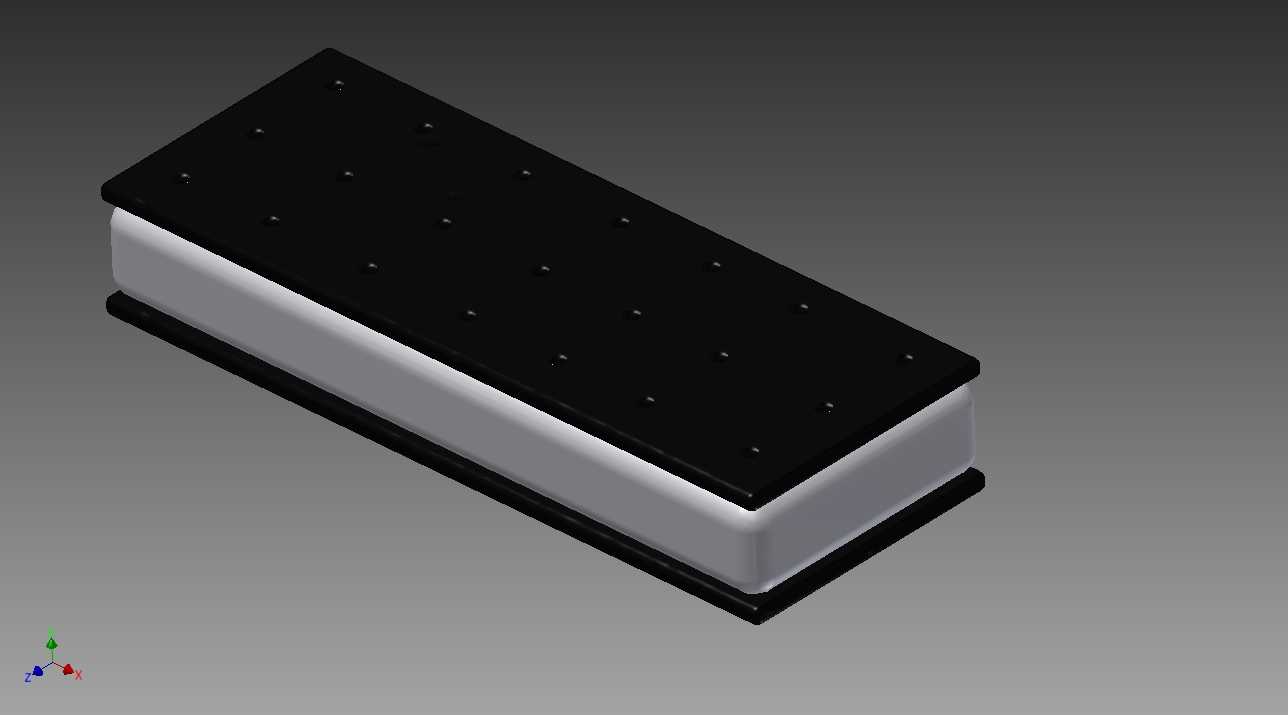

结构设计上，上下两层的黑色安装面做了均匀分布的安装孔位，这些孔位分为两类，一类是贯穿的螺栓安装孔，用于将三层板体紧密压合，保证层间密封的预紧力，孔位的排布遵循等间距对称原则，避免压合过程中出现板件翘曲导致的密封失效；另一类是阀件安装孔，用于安装电磁阀、单向阀、节流阀等标准液压元件，孔位的位置和深度符合对应阀件的安装标准，不需要额外加装过渡板即可直接装阀。中间的灰色主体层内部布置了全部的压力油路、回油路和控制油路，层与层的结合面加工有密封槽，可安装O型密封圈实现静密封，相比整体式阀块的孔道密封，这种平面密封的可靠性更高，后期维护时如果某一层的油道出现堵塞或者损伤，只需要更换对应层板即可，不需要整体报废阀块，维护成本更低。

外形尺寸与安装边界方面，整体为规则长方体，长宽比接近2:1，厚度方向三层板的厚度比例约为1:3:1，上下安装板的厚度较薄，主要承担安装基准和密封压合的作用，中间主体层厚度最大，承担油道布置的功能。安装时的边界尺寸需要预留出两侧阀件的接线空间和管路接头的安装空间，由于所有阀件都安装在上下两个平面，侧面没有突出的元件，因此阀块可以紧密并排安装在阀架上，大幅节省液压站的安装空间。油道的通径设计匹配中小流量需求，层间油口的对位精度通过板件四周的定位销孔保证，装配时定位销先行装入，再拧紧安装螺栓，可避免层间错位导致的油口封堵或者通流面积不足问题。

设计思路上，这种构型跳出了传统阀块必须整体加工的固化思维，借鉴了叠层油路板的设计逻辑，将复杂的三维孔道转化为多个二维平面的孔道加工，大幅降低了加工难度，同时对称的孔位排布让阀块可以正反两个方向安装，适配不同的管路走向需求，上下平面的安装孔位做了等距标准化设计，可以适配多种通径的标准液压阀，不需要重新设计孔位即可快速替换不同功能的阀件，拓展了阀块的适用场景。在实际使用中，这种分层阀块的压力损失比同通径的整体式阀块更小，因为层间油道的转弯处都是直角过渡的平面油槽，不需要加工斜孔，油液流动的局部阻力系数更低，适合对压力损失敏感的低压液压回路使用。
