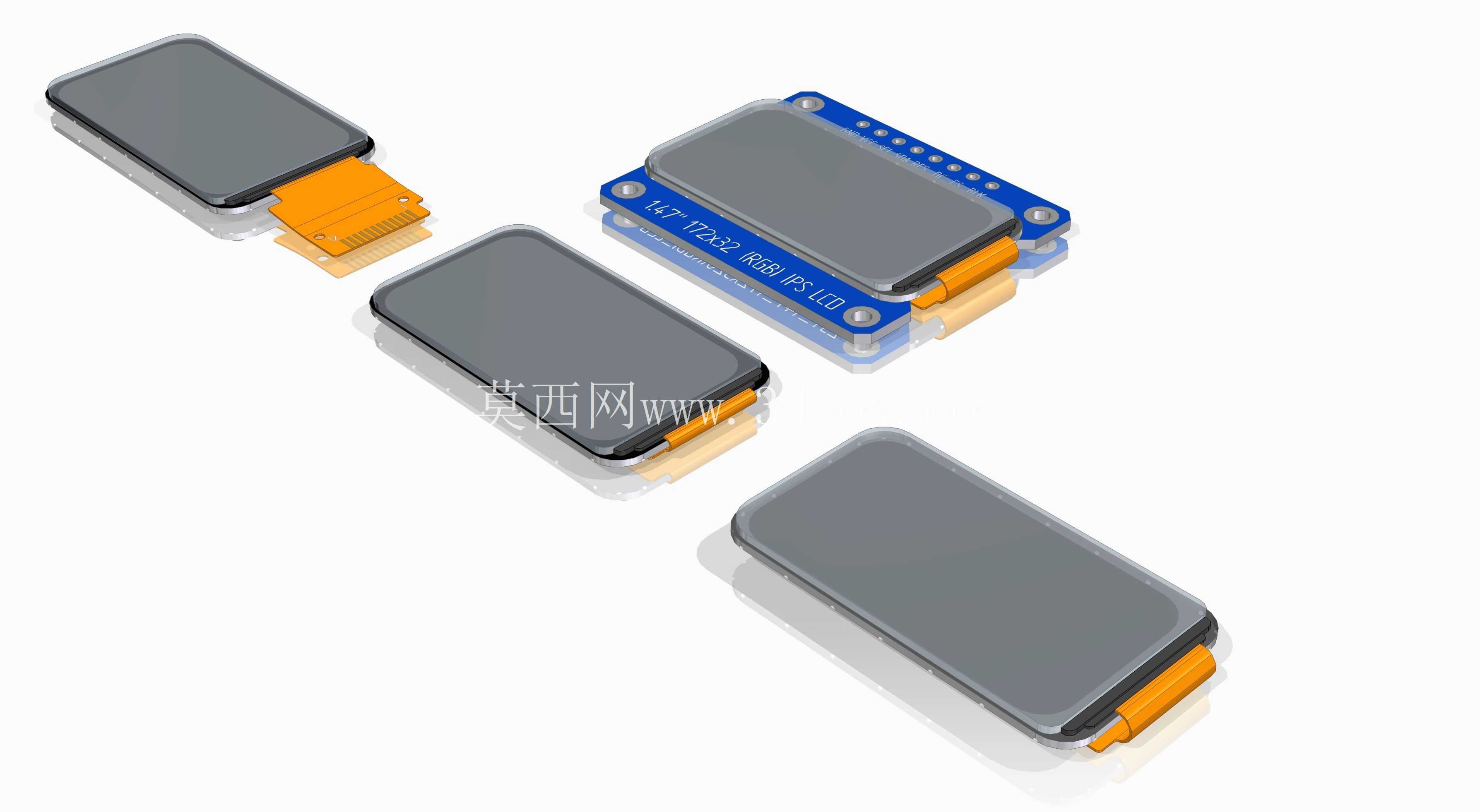

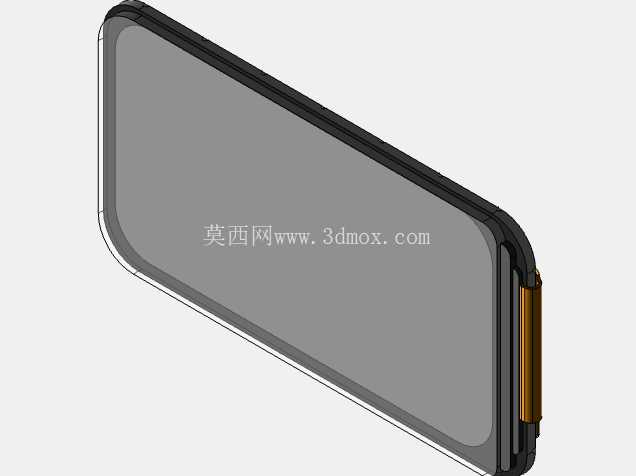

1.47英寸ST7789驱动TFT IPS显示模块结构

在嵌入式智能硬件、小型便携检测设备的开发流程里，显示交互模块的选型与结构适配，往往是决定整机装配效率、后期使用可靠性的关键环节，这款1.47英寸规格的TFT IPS显示模块，就是针对小尺寸空间下的可视化交互需求设计的成熟方案。从实际工程落地的场景来看，这类小尺寸彩屏模块的覆盖范围极广，从手持工业巡检终端的参数显示区、可穿戴健康监测设备的交互界面，到小型物联网网关的状态提示面板、桌面级迷你检测仪器的数值展示位，甚至是开源硬件开发项目里的人机交互载体，都能看到同规格产品的应用，它不需要占用过多的主板安装空间，却能提供足够清晰的彩色显示效果，刚好匹配这类设备对“小体积、全彩显示、低驱动复杂度”的核心需求。

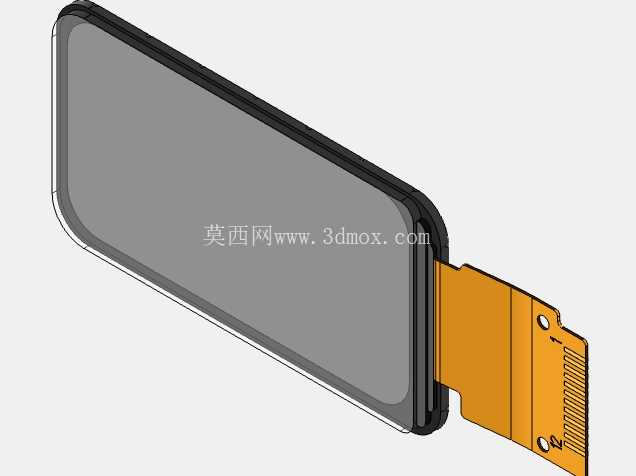

从功能特性上看，这款模块采用ST7789驱动芯片搭配IPS显示面板，和传统的TN面板TFT屏相比，IPS材质的可视角度优势非常明显，在设备安装位置存在倾斜、操作人员需要从不同角度查看屏幕内容的场景下，不会出现偏色、画面泛白看不清的问题，172*320的分辨率刚好适配1.47英寸的显示尺寸，像素密度足够支撑常规的文字、图标、简单曲线的显示需求，不会出现明显的颗粒感，完全满足工业类小型设备的信息展示要求。模块自带的FPC软排线接口，在结构设计上给装配留出了足够的调整空间，不需要像硬接插件那样严格对位公差，在紧凑的设备内部空间里，可以顺着壳体的走线槽弯折排线，避开主板上的高大元器件，降低整机内部的结构堆叠难度。

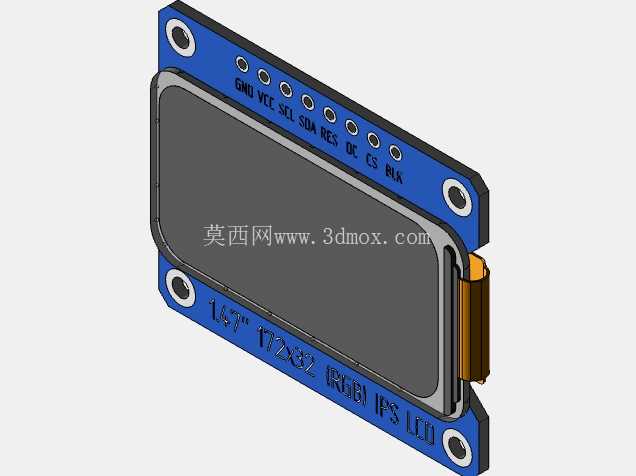

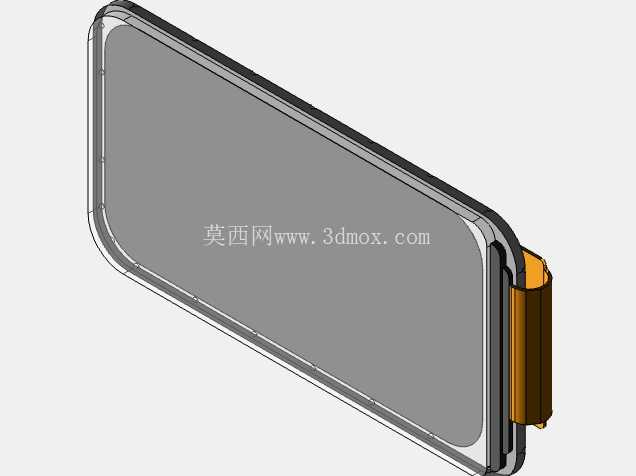

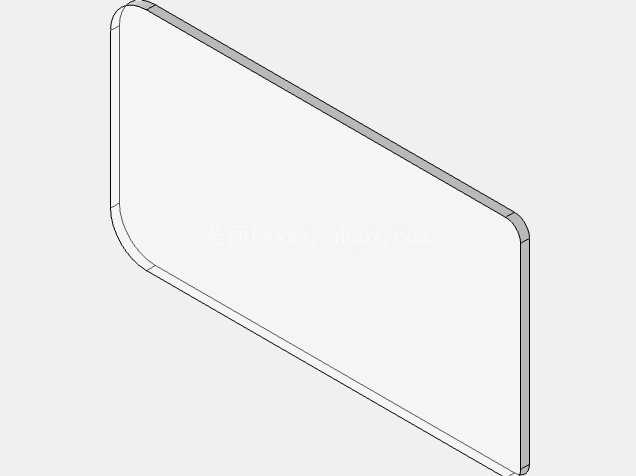

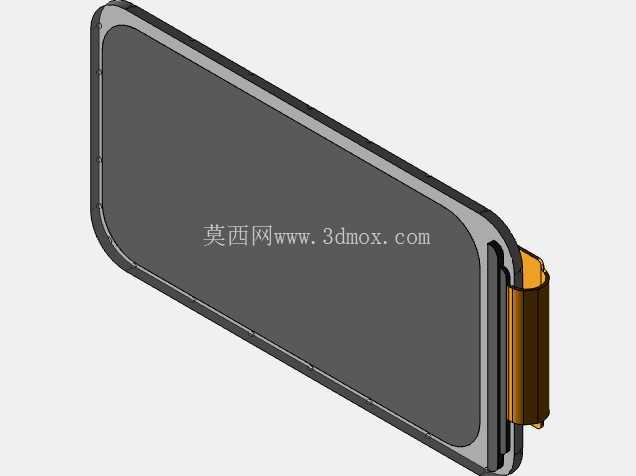

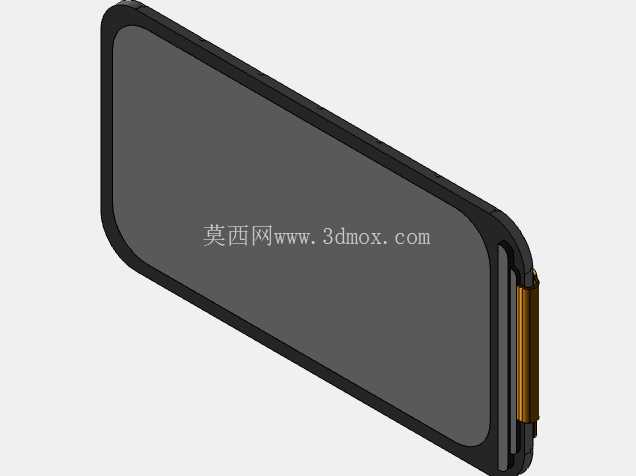

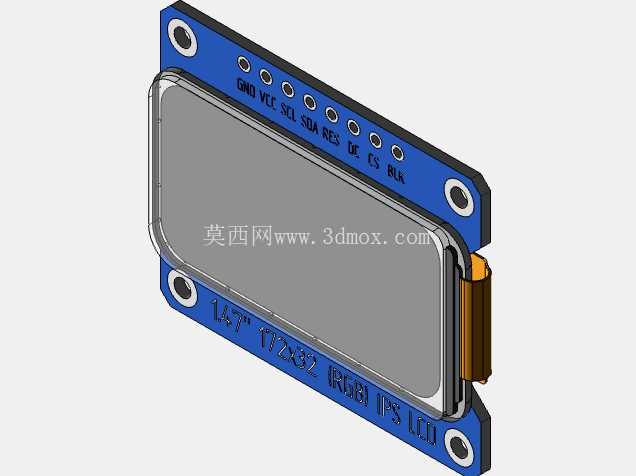

做这类模块的三维结构建模时，首先要卡准的就是核心的安装边界尺寸：屏幕显示区域的外轮廓、模块整体的长宽厚参数、FPC排线的出线位置与长度、排线金手指的引脚定义间距，这些尺寸直接决定了设备前壳的视窗开口大小、屏幕定位筋的位置、主板连接器的摆放位置，任何一个尺寸出现偏差，都可能导致装配时屏幕顶壳、视窗漏边、排线插不到位的问题。建模过程中需要特意区分屏幕的分层结构：最外层的保护盖板、中间的显示液晶层、底部的PCB背光板，还有侧边的固定安装孔位——这款模块的PCB板边角预留了两个金属固定孔，建模时要准确还原孔位的直径与相对位置，方便结构设计时直接对应螺丝柱位置，实现屏幕的可靠固定，避免设备受震动后屏幕移位。另外屏幕背部的元件高度也不能忽略，PCB板背面的驱动电容、背光驱动元件的凸起高度，直接决定了屏幕和主板之间需要预留的安全间隙，要是间隙留小了，装配时背部元件会顶到主板上的焊盘，造成短路或者元件压损的问题。

从结构设计思路上来说，这类小尺寸显示模块的建模，核心是服务于整机的装配适配，不需要做过度的细节渲染，但关键的配合尺寸必须做到零偏差。比如屏幕和前壳视窗的配合，要预留0.1-0.2mm的装配间隙，同时考虑泡棉胶的粘贴厚度，建模时要在屏幕正面和壳体内壁之间留出胶层的容纳空间，保证装配后屏幕不会出现挤压水波纹；FPC排线的弯折区域要做圆弧过渡的建模示意，提醒结构设计人员排线的最小弯折半径，避免排线弯折过度导致内部线路断裂；屏幕背部的定位标记也要准确还原，方便生产装配时快速识别安装方向，减少装反的概率。

在实际的设备选型过程中，这类模块的结构参数比显示参数更受结构工程师关注，毕竟显示效果可以通过程序调试优化，但安装尺寸不匹配的话，整个壳体的模具都需要调整，带来的时间和成本损失非常大。准确的三维模型可以在设计阶段就完成虚拟装配验证，检查屏幕和周边结构件、主板元器件的干涉情况，提前调整壳体的筋位、主板的元件布局，把问题解决在开模之前。另外，针对不同的安装场景，这款模块的结构也预留了足够的适配性，既可以通过背面的螺丝孔锁附固定，也可以通过正面的双面胶粘贴固定，不管是薄壁塑料壳体还是金属结构的设备，都能找到合适的固定方式，不会因为固定方式的限制影响选型。

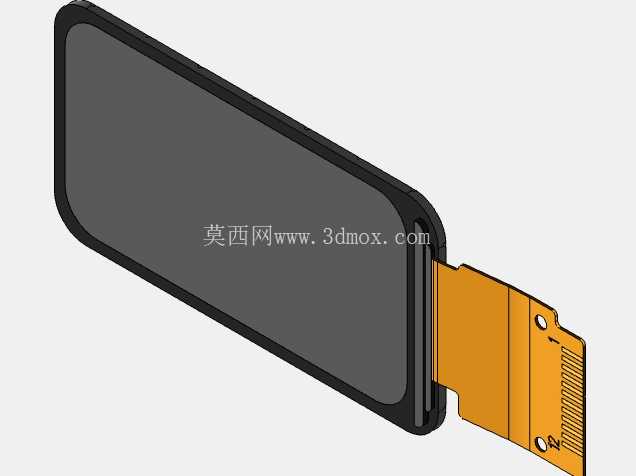

很多工程师在做小设备的显示部分设计时，容易忽略屏幕模块的厚度公差，这款模块的整体厚度控制在比较紧凑的区间，建模时标注清楚厚度方向的公差范围，就能帮助设计人员提前计算好整机的厚度空间，避免出现后期装配时整机超厚的问题。还有FPC排线的出线方向，模型里准确还原了排线从屏幕短边侧方出线的位置，设计主板连接器的时候就可以把接口放在对应位置，减少排线的弯折长度，提升连接的可靠性。对于需要做屏幕遮光设计的设备，模型里准确的显示区域边界，也能帮助设计人员快速确定遮光泡棉的内框尺寸，避免出现漏光或者遮挡显示内容的问题。
