JQ6500语音播报音频模块结构设计

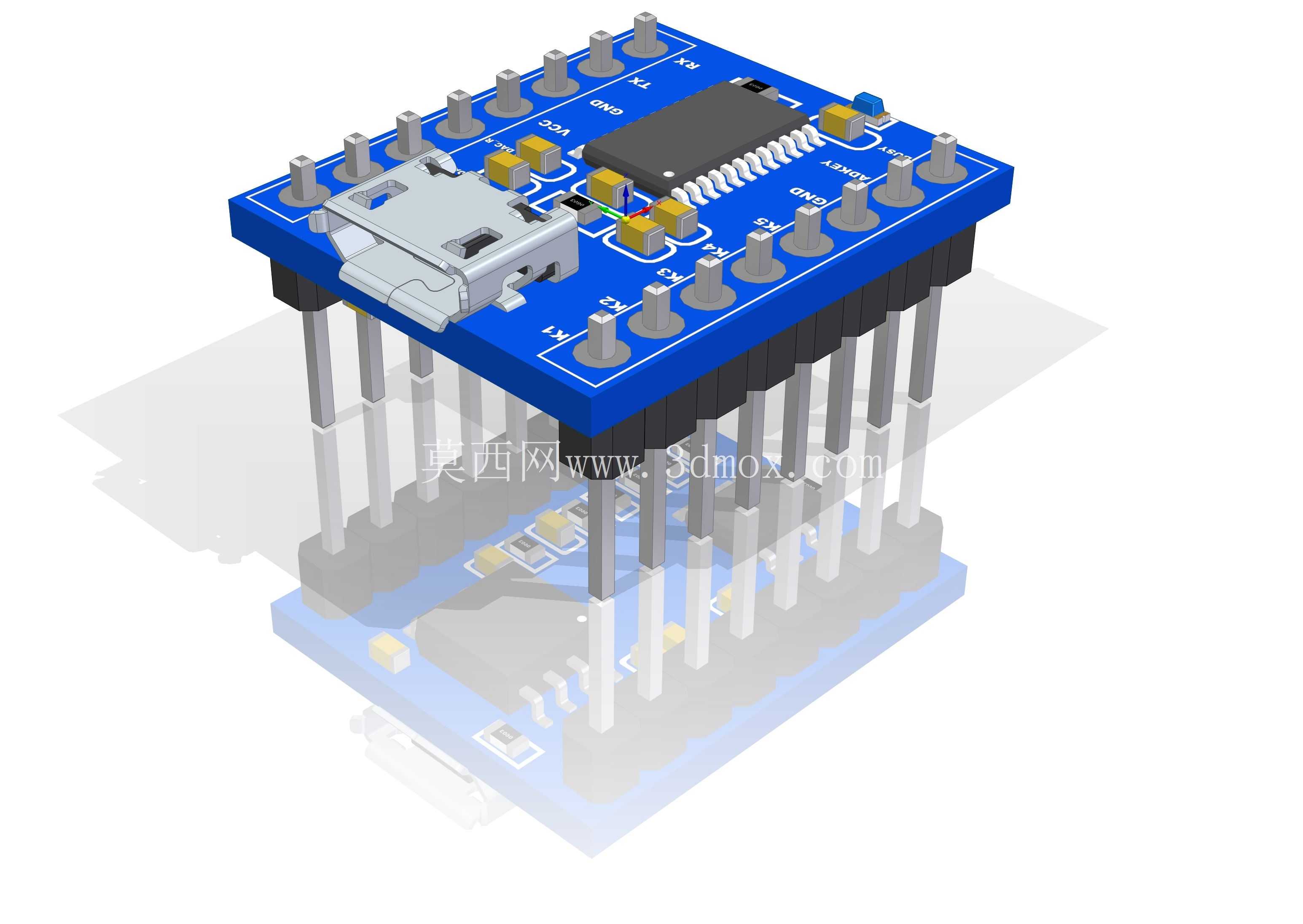

　　在嵌入式语音提示、小型智能设备音频播报的场景里，这类音频模块是非常常见的核心功能部件，很多做工业设备提示音、消费类电子语音播报、自助终端语音反馈的结构工程师，在选型阶段都会优先考量这类集成度高的模块，不需要额外搭建复杂的音频解码外围电路，就能快速实现音频文件的存储、解码与输出。从结构设计来看，这款模块采用双层排针直插的安装形式，板载的Micro USB接口兼顾了音频文件烧录与供电的双重功能，在做整机结构布局的时候，不需要额外预留独立的烧录接口位置，只要在壳体对应位置开出USB接口避让槽，就能兼顾生产阶段的程序烧录与后期的音频文件更新需求，对于小批量定制化的设备来说，这种设计能大幅减少整机的接口开孔数量，简化壳体的加工工序。

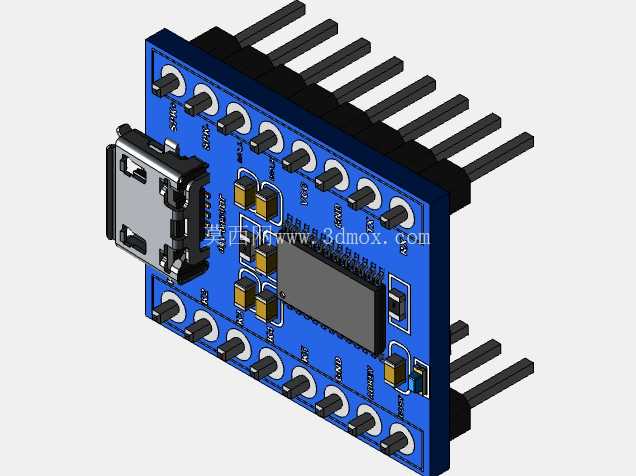

　　模块的核心解码芯片布置在PCB板的中心位置，周边的阻容元件都做了贴装布局，排针引脚沿PCB板两侧对称排布，引脚间距采用标准的2.54mm排针间距，不管是直接焊接在主控底板上，还是用排座做可插拔式安装，都能匹配通用的洞洞板、定制PCB的安装孔位，不需要额外做非标转接件的设计。板载的状态指示元件布置在USB接口旁，在结构堆叠的时候，只要不在这个位置布置过高的元器件，就能清晰观察模块的工作状态，不需要额外引出指示灯到壳体面板，进一步简化整机的结构设计。

　　从安装边界来看，模块整体的PCB轮廓为规则矩形，排针伸出PCB底面的高度统一，在做堆叠安装的时候，底层预留的净空高度只要满足排针焊接后的突出尺寸，就不会和底板上的其他元器件产生干涉，模块顶面的最高元件为解码芯片与USB接口，顶面的净空预留只需要覆盖最高元件的高度，就能满足壳体内部的堆叠要求，不会出现空间浪费的情况。在实际应用场景中，这类模块常被用在自助缴费终端的操作提示、工业设备的故障报警语音播报、儿童玩具的音效输出、智能门禁的语音提醒等场景，因为其支持多种常用音频格式的解码，不需要在主控端做复杂的音频解码运算，只需要通过简单的串口指令或者IO口触发，就能实现指定音频段的播放，对于主控资源有限的小型嵌入式设备来说，能大幅降低主控的程序开发复杂度。设计这类模块的三维模型时，重点要还原各个接口的准确位置与尺寸，排针的引脚位置、USB接口的开口尺寸、板载元件的高度轮廓都需要精准建模，这样在做整机结构装配校验的时候，才能准确检查出干涉问题，避免开模后出现接口对位不准、元件和壳体筋位干涉的问题。比如在做门禁设备的结构设计时，将模块布置在主控板的侧边，USB接口正对壳体的侧边预留开口，后期更新语音内容的时候不需要拆开整机外壳，直接通过侧边的USB接口就能完成文件更新，大幅降低后期的维护成本。

　　另外模块的供电引脚与音频输出引脚都做了标准化的定义，在做接线设计的时候，不需要额外查阅复杂的引脚定义表，按照通用的音频模块接线逻辑就能完成接线，对于结构工程师来说，只需要预留好接线的走线空间，不需要考虑特殊的接线避让。在做模型的细节处理时，排针的每一根引脚的直径、伸出长度都要按照实际物料的尺寸建模，PCB板的厚度也要按照常规1.6mm的板厚做还原，板上的各个贴装元件的轮廓与高度也要对应实际物料的尺寸，这样导出的STEP格式模型在导入各类三维设计软件做装配的时候，才能真实还原实际的装配状态，不会出现因为模型尺寸偏差导致的结构设计失误。很多工程师在选型这类模块的时候，最容易忽略的就是排针下方的净空要求，如果底板上对应排针的位置布置了过高的贴装元件，就会导致模块插装的时候被顶住，无法安装到位，所以在建模的时候准确还原排针的伸出长度，就能在装配校验阶段提前发现这类问题，减少打样阶段的修改次数。
