手动螺旋式管钳夹紧工装结构设计

在管道安装、五金修配、小型零件加工的现场作业场景里，这类手动螺旋夹紧的管钳组件是工位上出镜率极高的工装，和普通手持式管钳不同，这款是固定式安装的夹紧结构，不需要操作人员持续施加握力来维持夹持状态，能大幅降低长时间管件加工、修配作业的劳动强度。从实际使用场景来看，它常被固定在钳工台、移动式维修工位的台面上，用来夹持不同管径的金属管、硬质塑料管件，配合套丝、切割、坡口打磨、管件焊接对位等工序使用，夹持状态稳定，不会因为作业过程中的切削力、敲击力出现松脱移位的问题。

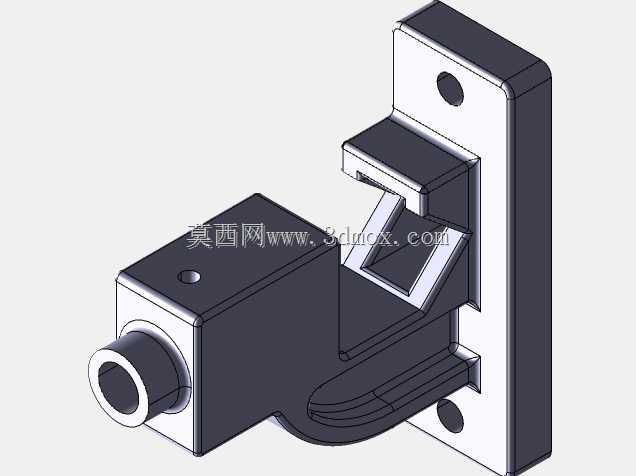

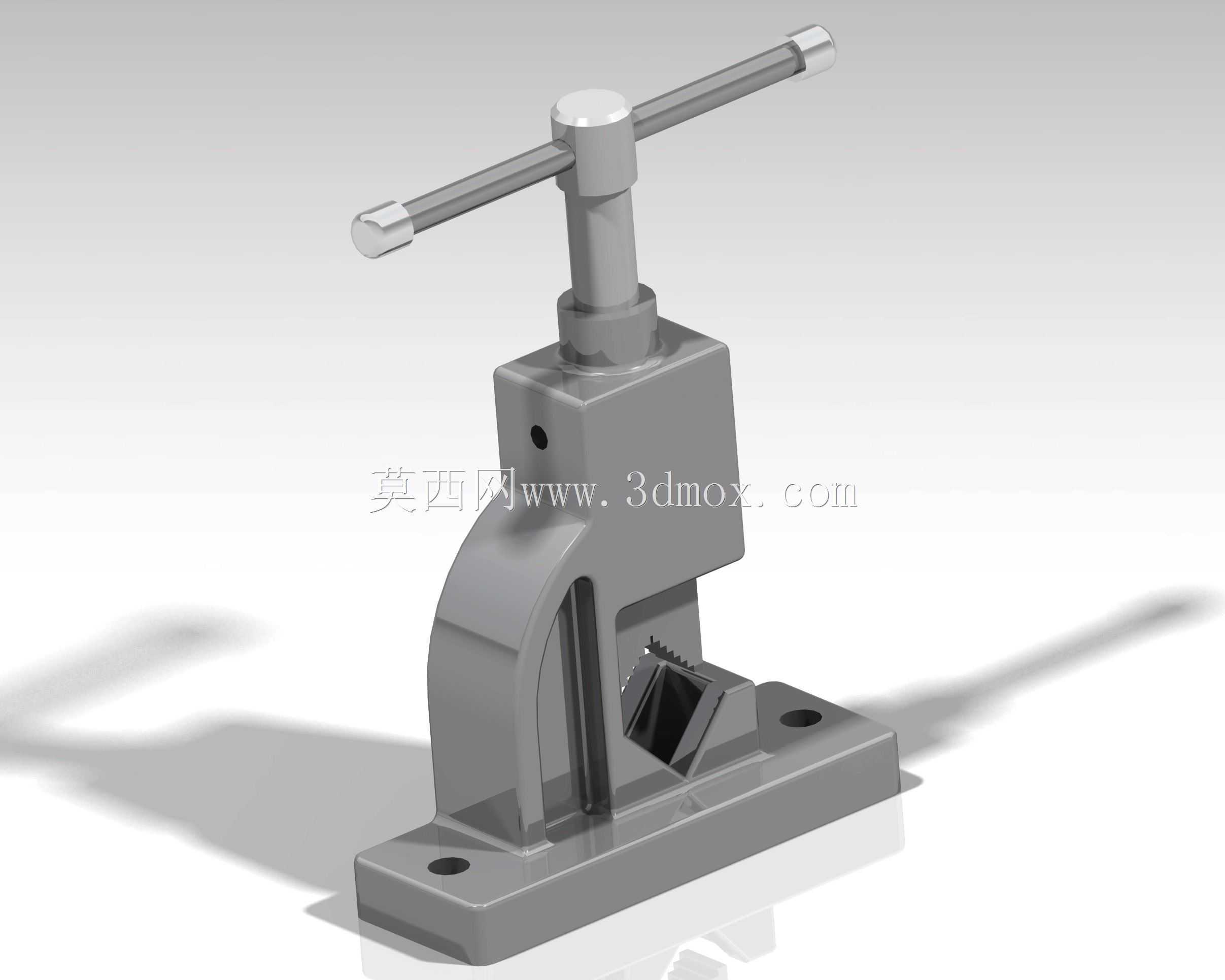

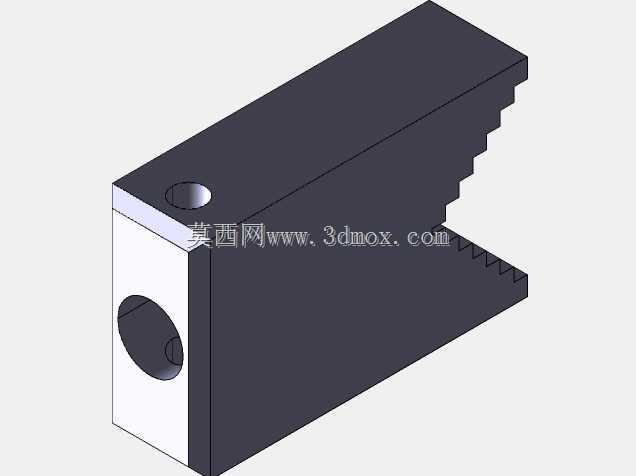

从功能特性上拆解，这款结构采用了经典的螺旋进给夹紧原理，顶部的T型横杆是施力部件，操作人员转动横杆时，螺杆会带动活动钳口做直线进给运动，配合底座上的固定带齿钳口，对放入钳口区间的管件形成径向夹紧。钳口的齿形做了防滑处理，齿尖朝向与管件脱出方向相反，当管件受外力有转动、脱出趋势时，齿面会嵌入管件表层形成更大的静摩擦力，避免打滑。底座部分设计了两个对称的安装通孔，用来穿装螺栓将整个钳体固定在工作台面，安装孔的间距经过匹配常规钳工台的T型槽间距设计，不需要额外改制台面就能完成固定，安装边界适配大多数常规维修、加工工位的台面尺寸，钳体整体高度控制在单手操作舒适区间，操作人员站立作业时不需要过度弯腰或者抬臂就能转动施力横杆，符合人体工程学的操作高度要求。

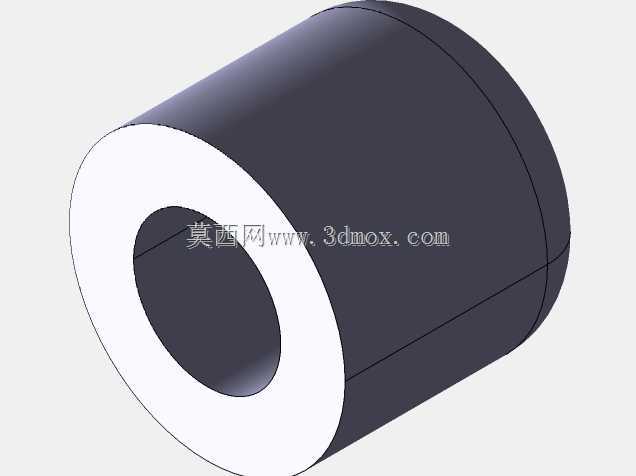

设计思路上，这款结构优先考虑了工况下的受力合理性，钳身的C型承载臂做了加厚圆弧过渡处理，避免夹紧力过大时在应力集中位置出现断裂，螺杆与活动钳口的连接位置做了防脱限位，防止螺杆旋出行程最大位置时活动钳口脱落。螺杆的导程选择了适中的参数，既保证转动横杆时钳口进给速度不会过慢影响装夹效率，也能保证螺旋副的自锁性能，当操作人员停止转动横杆后，夹紧力不会因为作业振动出现自行松弛的问题，不需要额外增加锁紧机构就能维持稳定的夹持力。钳口的开合行程覆盖了常规小口径管件的装夹需求，从细直径的仪表导压管到常规民用供水、供气管道的管径都能适配，不需要频繁更换钳口配件就能满足多数日常作业的装夹要求。

从安装尺寸的细节来看，底座的安装孔为沉孔设计，螺栓装入后螺栓头不会高出底座平面，不会对放入钳口的长管件形成干涉，当需要夹持长度超过钳体宽度的长管件时，管件可以平稳贴靠底座平面滑动调整位置，不会被凸起的螺栓头卡滞。活动钳口与钳身导轨的配合面做了间隙适配，既保证钳口进给时滑动顺畅无卡滞，也不会因为间隙过大导致夹紧时钳口出现偏斜，保证夹持时管件受力均匀，不会出现局部夹扁薄壁管件的问题。在实际作业中，这类固定式管钳相比手持管钳的另一个优势是，夹持固定后操作人员可以双手操作加工工具，比如双手持钢锯进行切割、双手持铰刀进行管口修平，作业精度和安全性都比手持夹持的方式更高。针对不同材质的管件使用时，也可以在齿形钳口表面加装铜质或者尼龙材质的保护垫片，避免夹持软质管件或者表面精度要求高的管件时留下夹痕，适配更多场景的装夹需求。整个结构没有复杂的传动部件，日常维护只需要定期在螺旋副和导轨配合面涂抹润滑脂，就能保证长期使用的操作顺畅性，故障率极低，适合维修车间、管道安装现场、五金加工小作坊等场景长期使用，不需要复杂的维护保养流程，对使用人员的操作技能要求也很低，初次使用的人员只需要转动横杆就能完成装夹操作，不需要专门的操作培训。
