冷却塔用斜齿锥齿轮传动箱结构设计

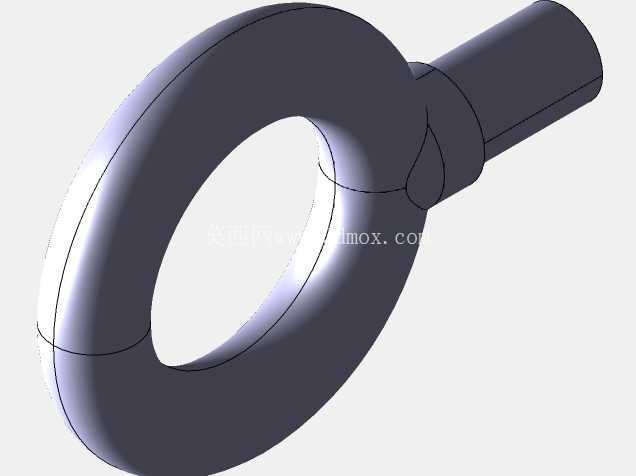

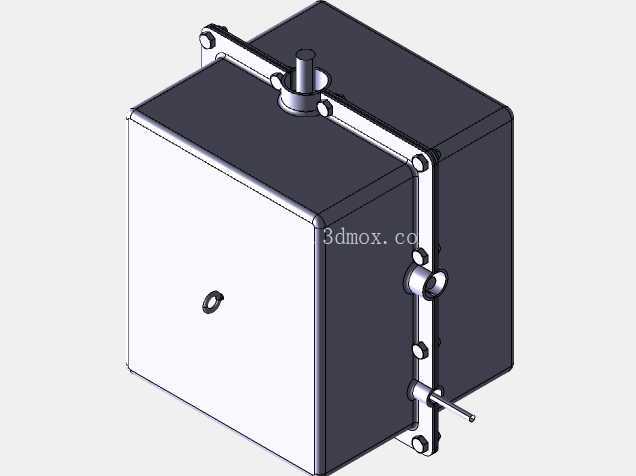

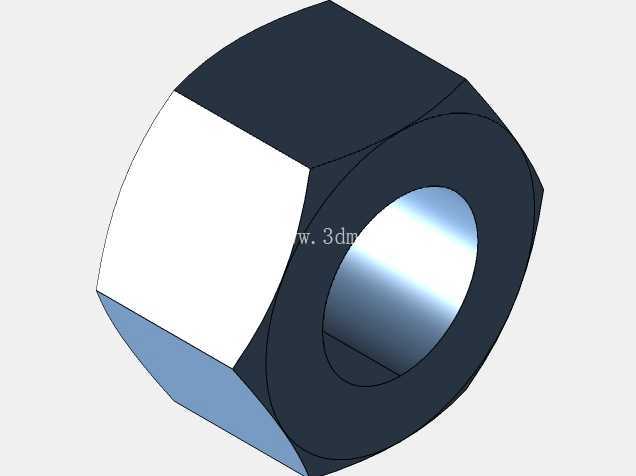

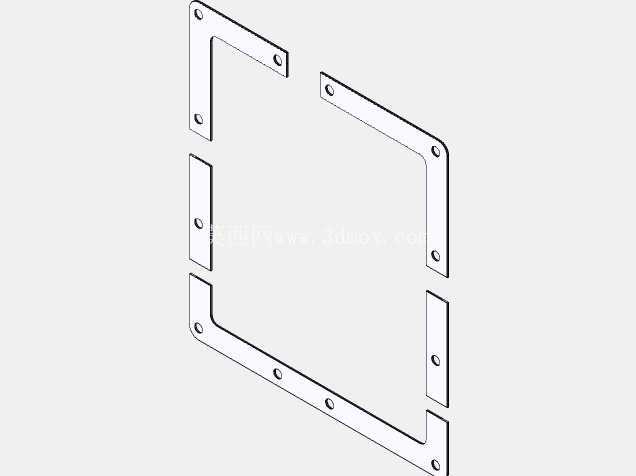

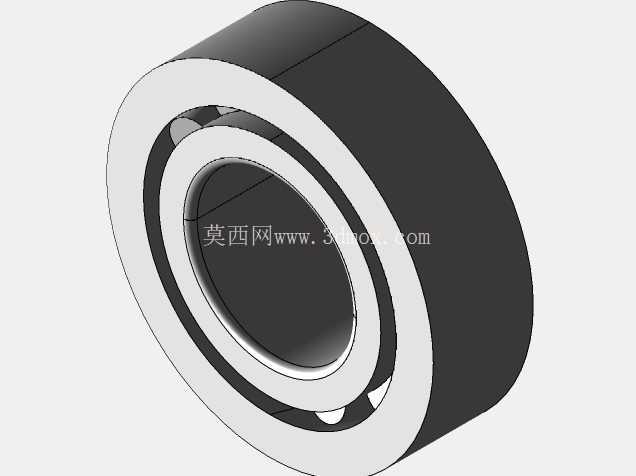

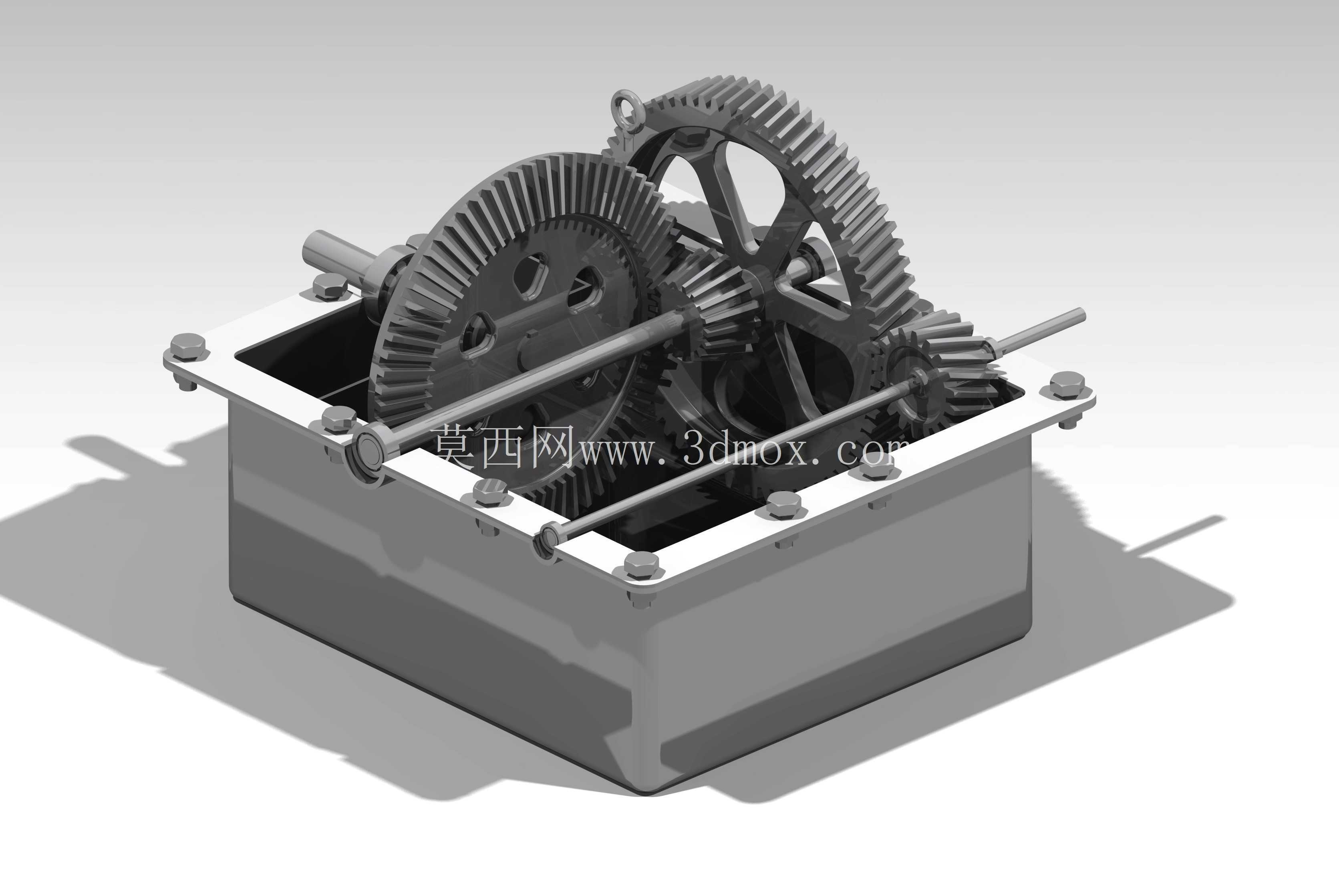

　　这款斜齿锥齿轮传动箱主要面向工业冷却塔的动力传输场景设计，核心作用是将驱动端输入的高转速动力，通过斜齿轮与斜切锥齿轮的组合啮合，按照固定传动比完成减速与换向，匹配冷却塔风机的低转速大扭矩运行需求，避免动力输出端与风机叶轮直连带来的转速不匹配、载荷冲击过大问题。从实际工程应用来看，冷却塔多布置在工业循环水系统的户外工位，传动箱长期处于高湿度、温差波动大的运行环境，因此箱体采用敞口式带安装法兰的箱型结构，上沿预留均匀分布的螺栓固定位，既可以快速匹配箱盖的密封安装，也能通过底部的安装基面直接固定在冷却塔的机架支撑位上，安装边界预留了足够的螺栓操作空间，不需要额外设计转接工装就能完成现场装配。

　　传动结构的设计上，采用平行轴斜齿轮与相交轴锥齿轮组合的传动路线，斜齿轮布置在靠近输入轴的一级传动段，利用斜齿轮啮合重合度高、传动平稳的特性，缓冲电机启动瞬间的扭矩冲击，降低高速段传动的振动与噪音；锥齿轮组布置在二级传动段，完成动力传输方向的90度换向，直接将动力输出到垂直布置的风机叶轮轴上，传动比设置为3.889，刚好匹配常规冷却塔风机的转速区间，不需要额外增加变速环节。

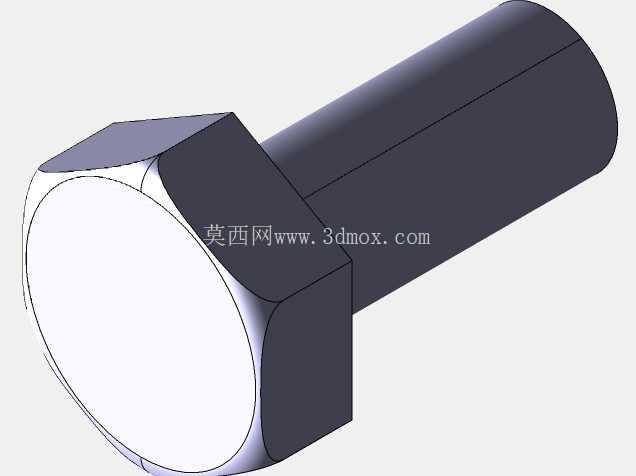

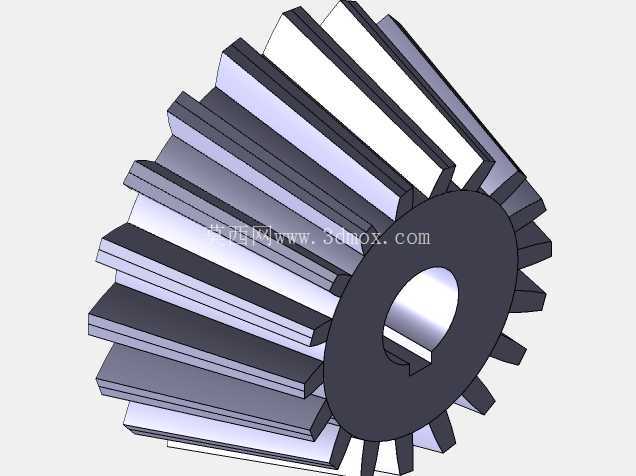

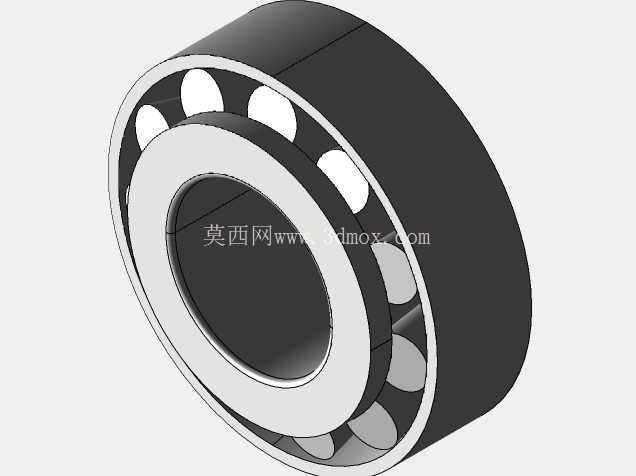

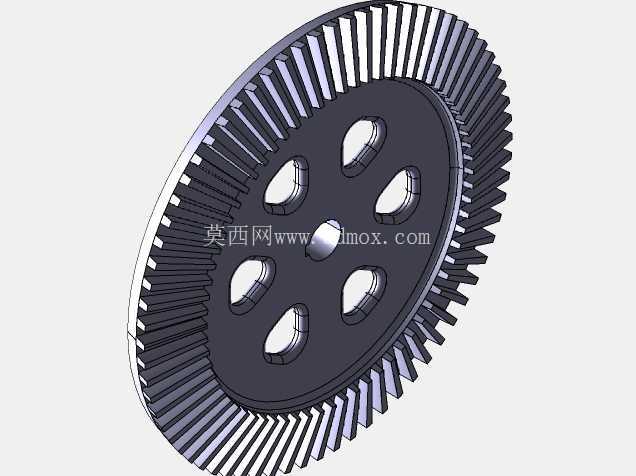

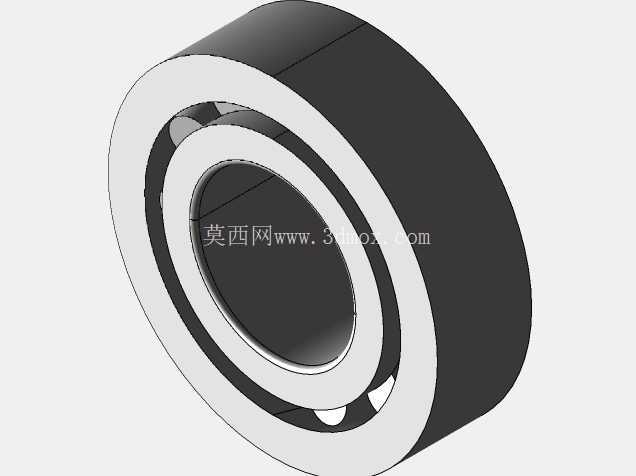

　　齿轮的结构设计上，大直径斜齿轮采用辐板式带减重孔的结构，在保证轮齿抗弯强度、满足扭矩传递要求的前提下，尽可能降低齿轮自身的转动惯量，减少启停过程中的惯性冲击，齿轮轴均采用两端支撑的布置方式，轴承安装位预留了标准的密封件安装槽，可适配接触式橡胶密封圈，阻挡外界水汽、粉尘进入箱体内部，避免齿轮啮合面出现磨粒磨损。箱体的壁厚设计充分考虑了户外安装的刚性需求，侧壁设置了局部加强筋，既可以承受齿轮啮合过程中传递到箱体的反作用力，也能避免长期运行过程中箱体出现形变导致的齿轮啮合错位，输入轴与输出轴的伸出端均设计了轴肩定位结构，可匹配不同规格的联轴器与动力端、负载端连接，轴端的固定位预留了标准的螺纹孔，方便安装轴端挡圈完成轴向定位。

　　从装配逻辑来看，整个传动箱采用分层装配的思路，先将齿轮与轴完成压装固定，再将轴承热装到对应轴颈位置，整体从箱体上方的敞口处放入箱体内，之后依次安装轴承端盖、密封件，最后扣合箱盖完成密封，这种结构设计大幅降低了后期维护的难度，不需要将整个箱体从安装位拆除，就能完成齿轮磨损检查、润滑油更换、密封件更换等日常维保操作。齿轮啮合侧隙的设计预留了合理的公差范围，既可以补偿温度变化带来的齿轮热胀形变，也能在齿面形成稳定的润滑油膜，降低齿面接触应力，延长齿轮的使用寿命，润滑油池的容积设计充分考虑了斜齿轮与锥齿轮的搅油润滑需求，运行过程中齿轮转动带起的润滑油可以飞溅到各个轴承位置，完成轴承的润滑，不需要额外设计强制润滑回路，简化了整体结构，降低了故障点。实际选型匹配时，可根据冷却塔的风机额定扭矩、运行转速区间，对应校核齿轮的接触强度与弯曲强度，确认传动箱的承载能力是否匹配工况需求，安装过程中需要保证输入轴与驱动电机轴的同轴度、输出轴与风机叶轮轴的垂直度，避免额外的附加载荷影响轴承与齿轮的使用寿命，日常运行过程中可通过观察箱体的振动值、油温变化，判断齿轮啮合状态是否正常，及时排查齿面磨损、轴承间隙过大等潜在故障。
