电机鼓风机组合结构设计

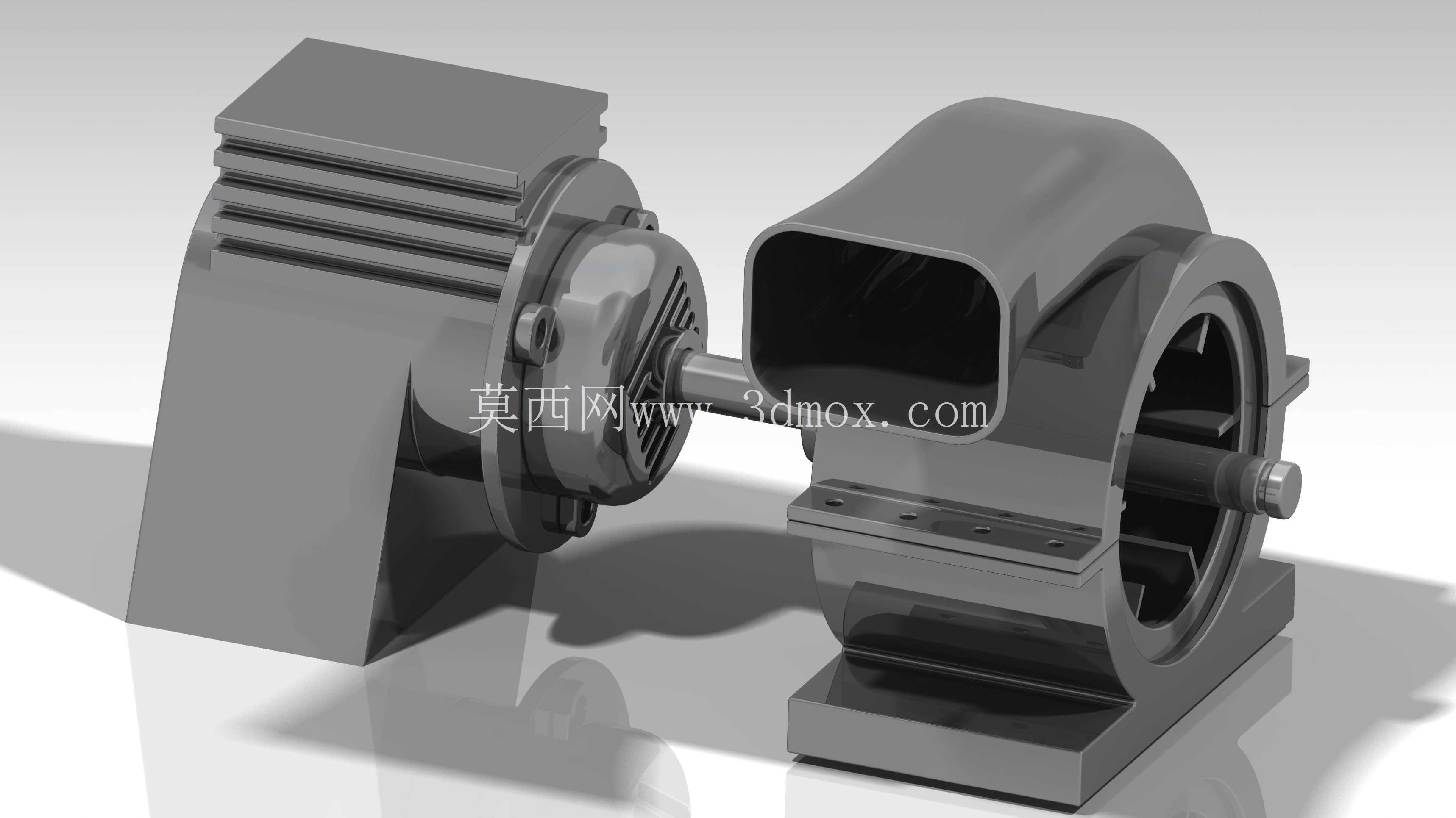

　　这套电机与鼓风机的组合结构，在工业风冷、小流量气体输送场景中应用十分普遍，常见于小型设备散热工位、实验室通风管路、小型除尘系统的前端引风单元，也可作为教学演示的传动配合案例使用。从结构拆分来看，左侧的动力输出单元采用带散热鳍片的壳体设计，鳍片沿轴向平行排布，能够在运行过程中通过自身转动带动周边空气流动，带走定子绕组产生的热量，避免长时间高负载运行出现过热退磁问题。动力输出轴采用阶梯轴设计，轴端预留了键槽安装位，可通过平键与右侧风机叶轮实现周向固定，轴肩位置做了圆角过渡，能够降低应力集中系数，避免长期交变载荷下出现轴断裂的失效问题。

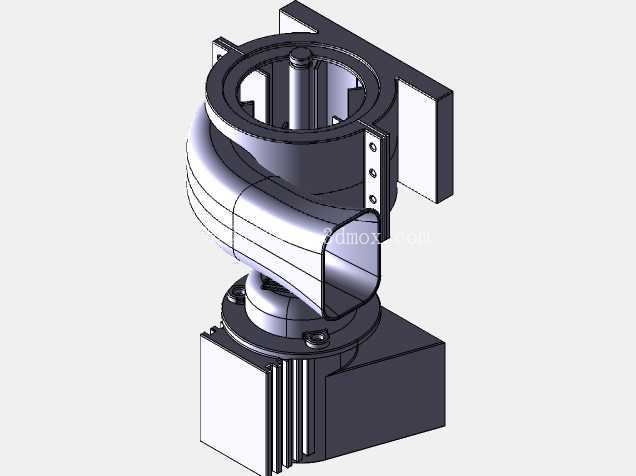

　　右侧的风机壳体采用蜗壳式流道设计，进风口为轴向直入结构，出风口为方形法兰接口，法兰面上预留了四个对称的安装孔，可直接与方形通风管道对接，安装时无需额外做转接法兰，减少现场装配的工作量。壳体底部设置了一体化的安装底座，底座上开有两个长条形安装槽，可适配不同孔距的安装机架，安装时允许沿槽方向微调位置，降低机架加工的精度要求。在设计配合关系时，电机端盖与风机壳体的对接面做了止口定位结构，止口配合采用小间隙配合，既能够保证两者的同轴度要求，避免叶轮转动时与壳体内壁出现刮擦，也能方便装配时快速对位，减少装配找正的时间。

　　叶轮部分采用前倾式叶片设计，叶片与轮毂为一体化结构，能够在较低转速下获得较高的风压输出，适合短距离、小截面管道的送风需求，叶轮做了动平衡校正设计，转动时的振动量控制在较低范围，可降低整机运行的噪音水平。从安装边界来看，整套组件沿轴向的总长度可适配常规1U-2U的设备安装空间，径向最大尺寸不超过风机蜗壳的外轮廓，安装底座的高度预留了减震垫的安装空间，用户可根据实际减震需求加装橡胶减震垫，进一步降低运行振动向机架的传递。在实际选型适配时，可根据所需风量风压调整电机的功率参数与叶轮的直径尺寸，壳体的流道型线可根据气动仿真结果做微调，减少流道内的涡流损失，提升风机的运行效率。

　　这套结构的设计逻辑遵循了易装配、易维护的原则，电机与风机部分可单独拆分，当其中某一部件出现损坏时，可单独拆卸更换，无需整体报废，降低后期的维护成本。壳体的出风口法兰可根据实际对接管道的形状做调整，既可以做成方形接口适配方形风管，也可改为圆形接口适配常规的圆形通风软管，适配不同场景的安装需求。动力单元的接线盒设置在壳体侧面，接线方向可根据安装空间做90度调整，避免现场布线时出现线缆弯折半径过小的问题。在做三维建模时，各部件的配合公差都按照机械设计手册的推荐值选取，转动配合部位预留了合适的间隙，装配时不会出现过盈卡滞的问题，静止配合部位采用过渡配合加螺栓紧固的方式，保证连接的可靠性。
