卧式槽型工业粉料混合搅拌机设计

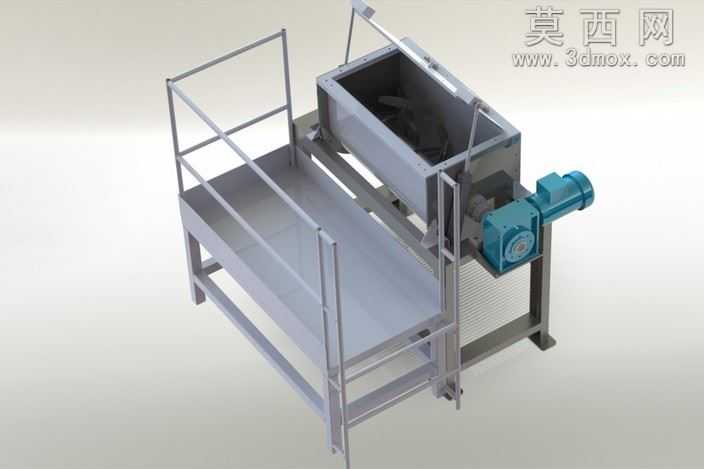

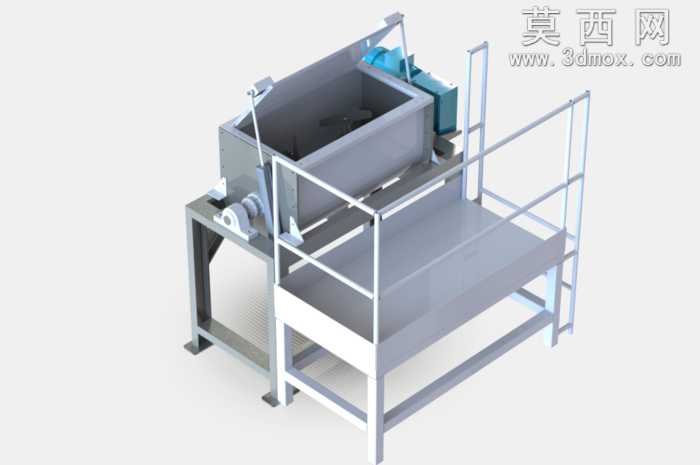

本模型为卧式槽型工业粉料混合搅拌机，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，确保各装配部位的尺寸公差、配合关系完全符合实际生产加工要求。模型整体采用模块化建模思路，将设备拆分为搅拌槽体、搅拌传动组件、支撑机架、操作检修平台、驱动防护结构五个独立模块分别构建后完成总装配，各模块间的连接关系、安装定位清晰明确，可直接用于结构校核、运动仿真以及生产加工参考。材质渲染阶段，针对不同部件的实际材质属性进行参数调试：搅拌槽体采用哑光不锈钢材质，调整金属粗糙度与反射参数还原工业不锈钢板材的磨砂质感，清晰呈现槽体焊接拼接的结构细节；支撑机架与操作平台采用碳钢喷涂材质，设置浅灰色哑光漆面参数，还原工业设备机架的漆面质感，同时对机架的方管焊接、螺栓连接部位做细节刻画，还原真实的装配痕迹；驱动电机与传动部件采用铸铁与金属亮面结合的材质设置，区分电机外壳的铸铁哑光质感与传动轴承、联轴器的金属亮面质感，提升模型的真实感；操作平台的防护栏杆采用圆管弯折建模，还原栏杆的焊接连接结构，平台踏板设置防滑纹理细节，符合工业操作平台的安全设计规范。结构设计上，搅拌槽采用U型卧式槽体结构，槽体上方设置敞口投料区域，槽体端部设置传动端密封结构，避免粉料混合过程中出现泄漏；搅拌组件采用卧式轴装搅拌桨结构，传动端通过联轴器与驱动电机直连，传动路径短、传动效率高，可实现粉类物料与油类或其他液态介质的均匀混合；支撑机架采用方管焊接框架结构，底部设置可调式支撑脚，可适配不同安装地面的调平需求；操作平台设置在槽体侧方，配套双侧防护栏杆与上下踏步结构，方便操作人员完成投料、检修、清理等操作，整体结构布局合理，兼顾设备的混合效率与操作安全性。建模过程中对所有部件的倒角、焊缝、安装孔等细节特征均做了完整还原，未对结构做不合理简化，模型可直接导入各类三维软件进行结构干涉检查、搅拌运动仿真、物料混合模拟等后续工作，也可作为同类搅拌设备设计研发的参考模型，帮助设计人员快速完成方案迭代与结构优化。
