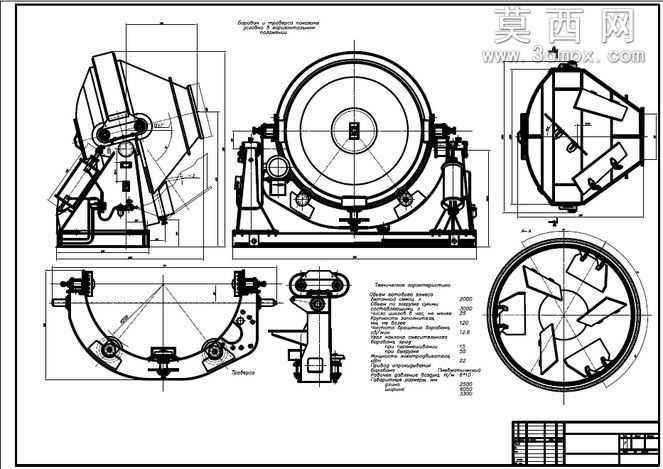

可倾式水泥搅拌设备结构设计图纸

本套水泥搅拌机三维设计方案围绕工程现场混凝土拌制作业需求展开，建模阶段严格遵循机械设计公差规范，对设备各组成部件进行1:1等比例参数化构建，完整还原可倾式卸料搅拌设备的全部结构细节。建模过程中首先搭建搅拌筒主体结构，针对筒体内壁的搅拌导料叶片进行曲面精细化建模，确保叶片螺旋升角、安装角度完全匹配物料搅拌时的轴向与径向运动轨迹，保证水泥、砂石、水等混合料在筒内能够形成连续的循环翻涌路径，避免搅拌死角出现。其次对设备的支撑机架、倾翻卸料机构、传动连接组件、锁紧定位结构逐一进行独立建模，各部件间的装配约束完全按照实际机械连接关系设置，转动副、铰接点的配合间隙符合工程机械设计标准，可直观演示搅拌筒的回转作业状态与倾翻卸料的动作过程。材质渲染阶段针对不同部件赋予对应材质属性，搅拌筒内壁设置耐磨金属材质，机架部分做防锈漆质感处理，传动部件做精加工金属光泽渲染，铰接销轴等受力件做高强度合金钢材质表现，整体渲染效果贴近真实工程设备的外观质感。设计思路上充分考虑小型工程现场的作业灵活性，设备整体结构紧凑，支撑机架采用对称式受力布局，既保证搅拌作业时的整机稳定性，又能通过倾翻机构快速完成卸料操作，降低人工出料的劳动强度；传动结构的布局预留了足够的维护操作空间，日常检修、易损件更换无需对整机进行大范围拆解。整套模型完整呈现了可倾式水泥搅拌机从搅拌作业到卸料的全流程结构逻辑，各部件的尺寸参数、连接关系均可直接用于后续的工程出图、样机试制参考，结构设计兼顾了搅拌效率、操作便捷性与设备耐用性，适配中小型建筑施工、村镇工程建设场景下的混凝土拌制作业需求。
