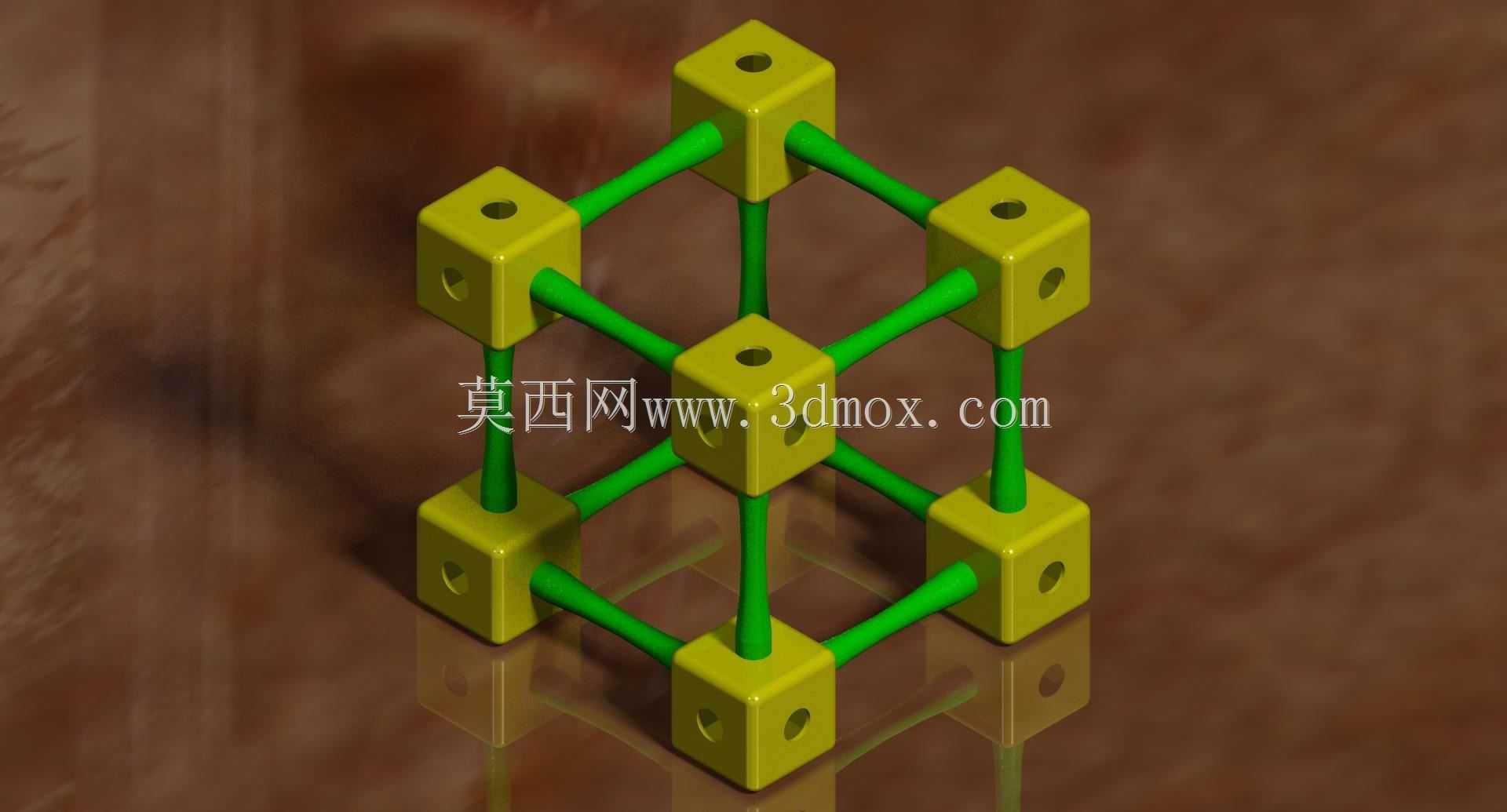

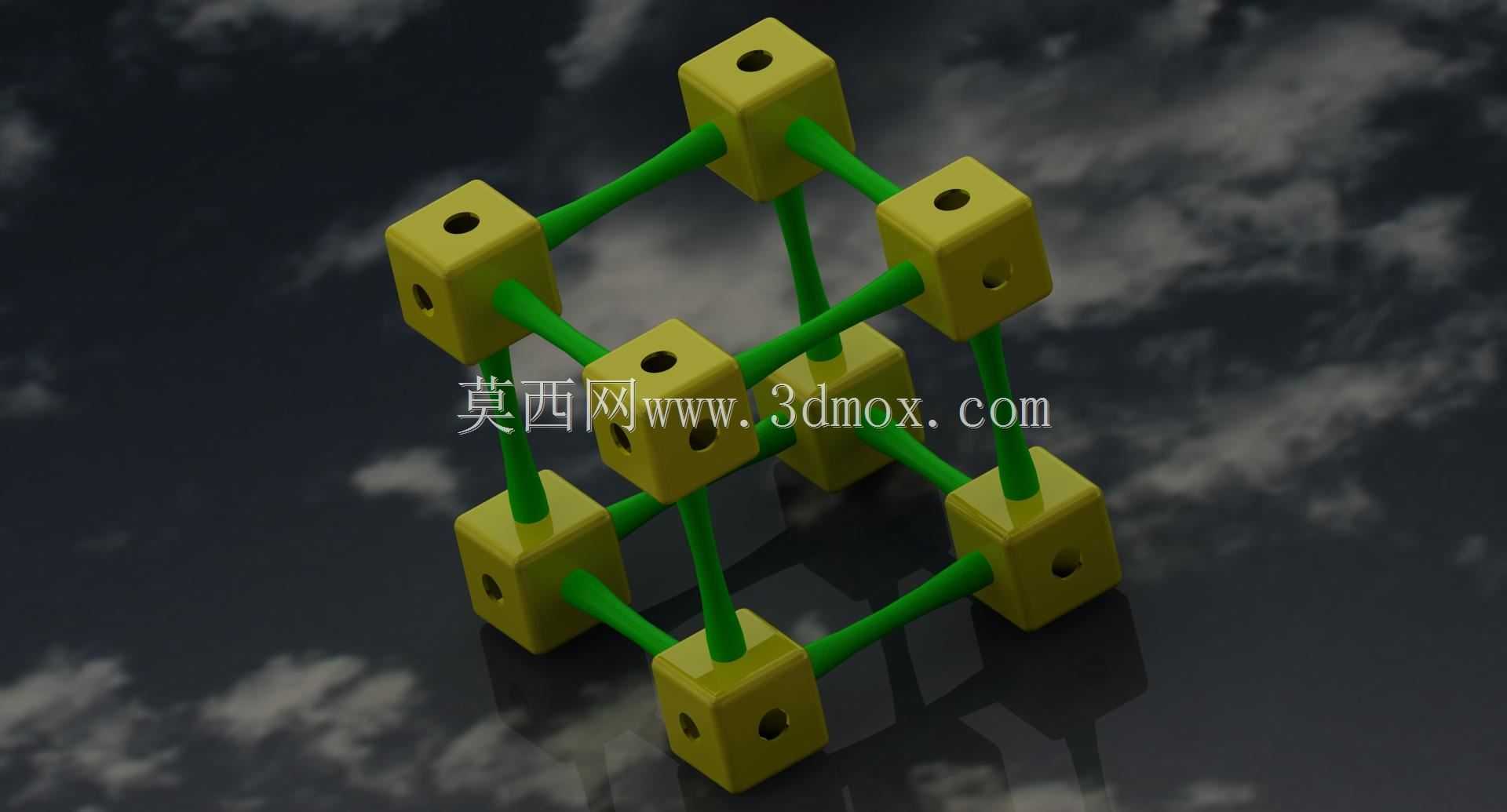

立方体节点连杆拼接式空间组合结构

　　这类立方体节点搭配连杆的空间拼接结构，最早的应用场景可追溯到教学教具领域，在机械原理、结构力学的入门教学中，可通过不同的拼接组合，直观展示空间桁架的受力传递路径，让学习者快速理解节点铰接、杆件受拉压的基本力学特性，避免纯理论教学的抽象感。除教学场景外，这类结构也常被用于快速搭建小型工装的支撑框架，在实验室临时测试工位、小型设备的外围防护架搭建中，可根据实际场地边界快速调整拼接形态，无需额外焊接或定制加工，适配不同的安装空间需求。

　　从功能特性来看，该结构的核心优势在于模块化的快装属性，每个立方体节点为六面开孔设计，可同时对接六根不同方向的连杆，能够搭建出正六面体、正四面体衍生的各类空间构型，节点与连杆采用插接配合，装配时无需额外紧固件，依靠配合面的摩擦力即可实现结构定位，满足低载荷场景下的结构稳定性要求。设计这类结构时，首先要明确节点的开孔同轴度要求，每个立方体节点上的三组对向开孔必须保持严格的同轴度，相邻面的开孔轴线需保持垂直，否则连杆装配后会出现憋劲问题，无法顺利拼接成规整的空间结构，甚至会导致相邻杆件互相干涉。

　　其次要控制连杆的长度公差，所有同规格连杆的长度偏差需控制在较小范围内，避免拼接后出现节点错位、整体结构翘曲的问题，连杆端部的插接段直径要与节点开孔尺寸做间隙配合设计，间隙量控制在0.05-0.1mm之间，既保证装配顺畅，又不会因间隙过大导致结构松垮。从外形尺寸与安装边界来看，单个立方体节点的边长可根据实际使用场景调整，用作教学教具时节点边长通常取20-30mm，搭配直径5-8mm的连杆，整体拼接后的单元结构尺寸控制在100-200mm区间，方便手持操作与课堂展示；若用作小型工装支撑框架，可将节点边长放大至40-60mm，搭配直径12-16mm的连杆，单跨连杆长度可根据支撑范围调整至200-500mm，搭建后的框架可承载10-50kg的小型设备载荷。

　　在实际选型应用时，需要注意该结构的承载上限，由于节点与连杆为插接配合，不适用于大载荷、强振动的工况，仅适合静态或低动态载荷的场景，若需要提升承载能力，可在节点开孔处增加紧定螺钉，对插接的连杆做径向锁紧，消除配合间隙带来的结构窜动。另外在拼接复杂空间构型时，需要提前排布节点的位置与连杆的连接路径，避免出现某一节点的开孔数量不足无法对接连杆的问题，可先通过三维软件完成虚拟装配，确认所有杆件无干涉、节点连接关系正确后，再进行实物拼接，减少装配过程中的反复拆装。这类拼接结构的拓展性较强，除了基础的直连杆外，还可搭配弯杆、角度调节节点等配件，搭建出非正交的空间曲面结构，适配更多特殊形态的支撑需求，在创客空间、青少年科创教育场景中，也常被用作创意结构搭建的基础组件，帮助使用者快速验证空间结构设计的可行性，降低原型制作的成本与周期。
