住宅商用壁挂式空调室内机结构设计

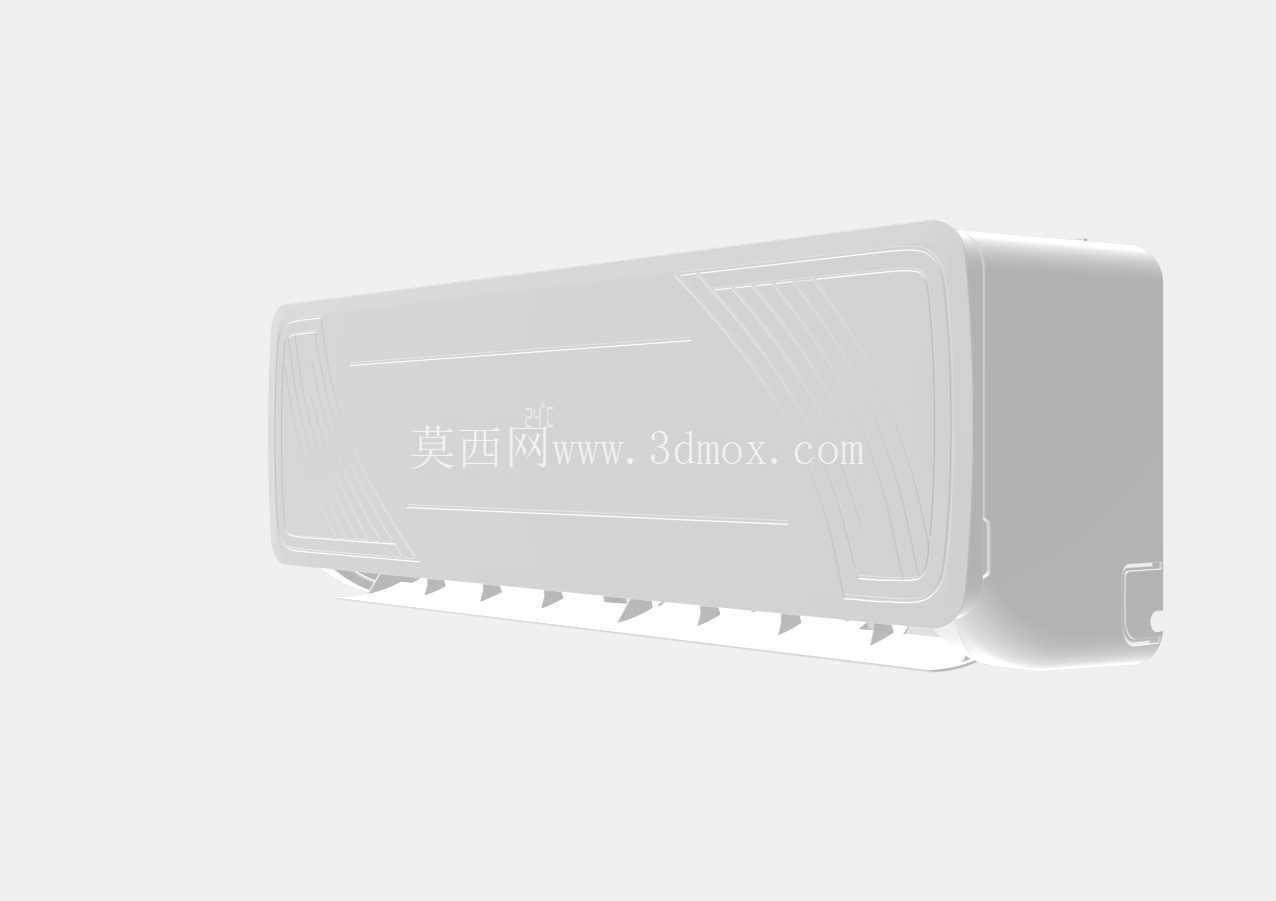

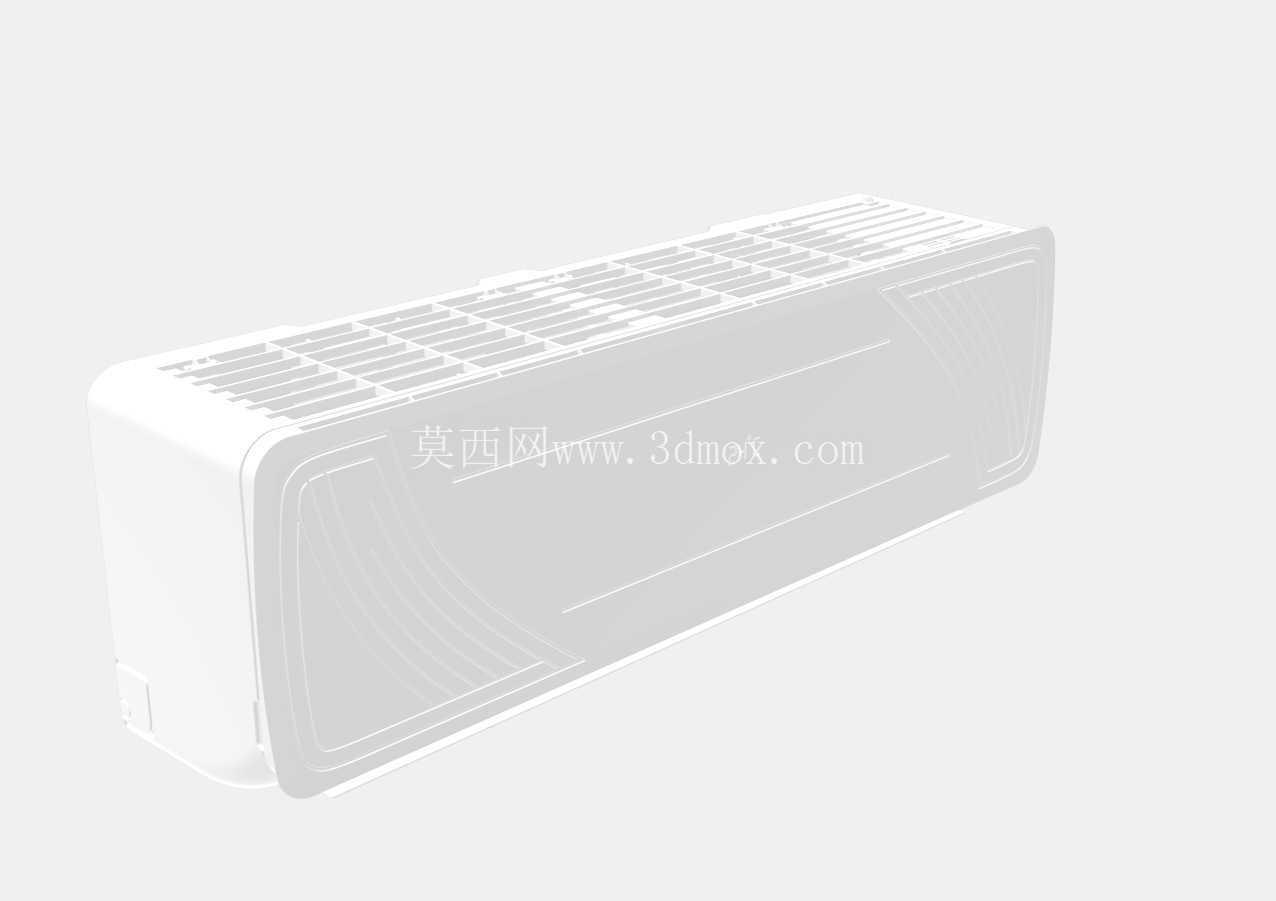

做暖通配套结构设计快十二年，经手的空调末端三维模型少说有上百套，这套壁挂式IDU的结构逻辑，是我见过兼顾安装适配性与使用体验的成熟方案。先从安装边界说起，很多新手建模时容易忽略现场安装的实际限制，这套模型的背部挂装点位完全按照国内主流住宅剪力墙、轻质隔墙的挂装承重标准设计，挂耳间距预留了120mm的调节余量，就算现场打孔出现10mm以内的偏差，也能通过挂板的长圆孔完成适配，不用重新扩孔破坏墙面。机身厚度控制在190mm，突出墙面的距离比常规机型薄25mm，不管是小户型卧室的床头上方，还是酒店走廊的侧墙安装，都不会出现碰头、挤占过道空间的问题，机身底部距离吊顶的预留间隙只需要80mm，就能满足回风顺畅的要求，适配现在主流的极简无主灯吊顶设计，不会因为设备突出破坏顶面的整体平整度。

再看实际使用场景的功能适配，住宅场景里用户最在意的是送风直吹的不适感，这套模型的导风板结构做了分段式设计，上下导风板分成三段独立铰接，左右扫风叶片做了15度的倾角错位，制冷时导风板可以向上抬升到与水平面成10度角，让冷空气沿天花板自然下沉，形成瀑布式制冷气流，不会直接吹到人体肩颈位置；制热时导风板向下倾斜45度，把热空气直接压到人员活动的1.2-1.8米高度区间，避免热空气堆积在天花板附近造成的能耗浪费。商业场景比如连锁酒店的客房，设备需要长时间连续运行，这套模型的蒸发器固定结构做了减震胶垫的预留位，风机电机的安装座采用了悬浮式卡扣设计，运行时的震动不会直接传递到壁挂板，能把室内机的运行噪音控制在22分贝以内，就算是夜间睡眠模式运行，也不会干扰住客休息。

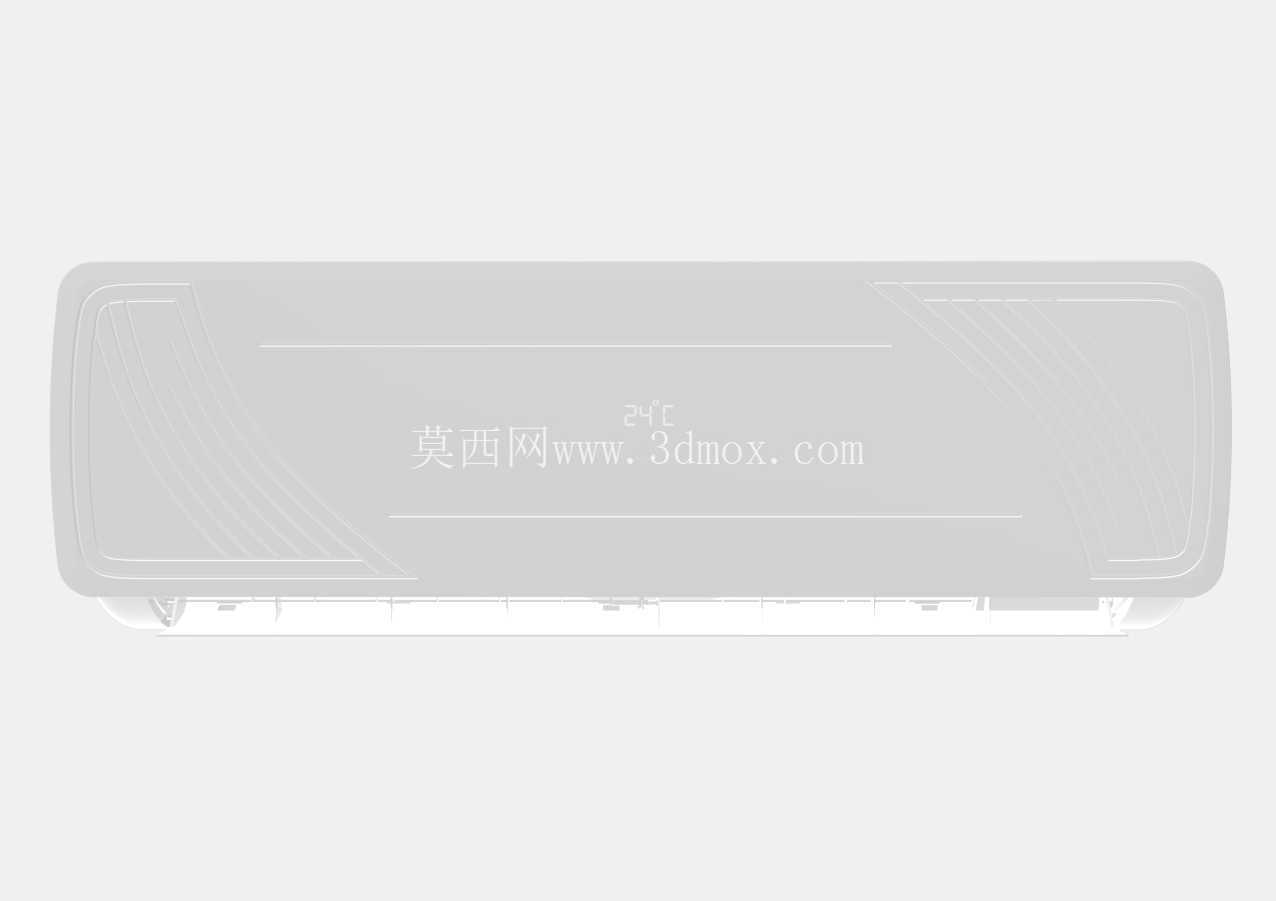

设计思路上，这套结构没有追求花哨的异形外观，整体采用大圆角矩形的简约造型，面板采用快拆式卡扣结构，不需要额外工具就能拆下面板清洗滤网，卡扣的插拔力控制在15N，普通用户不用费太大力气就能操作，也不会因为卡扣太松导致面板自行脱落。内部的冷凝水接水盘做了3度的倾斜坡度，排水口设置在接水盘的最低侧，接水盘内壁做了光滑的圆弧过渡，没有积水死角，避免长期使用滋生细菌、出现冷凝水溢漏的问题。蒸发器的翅片间距按照0.15mm的常规家用空调标准设计，兼顾换热效率与风阻，风机采用贯流风轮结构，风轮直径做了92mm的优化，比常规85mm风轮的送风距离远1.5米，能覆盖18平米以内的空间，不需要额外加大风机转速就能满足送风要求，也间接降低了运行噪音。

很多结构工程师建模时容易忽略管线对接的预留空间，这套模型的机身左侧、右侧、背部都预留了冷媒管、冷凝水管的走管缺口，不管是现场左侧走管、右侧走管还是背向直接穿墙，都能通过敲掉对应位置的预留挡片完成管线连接，不需要额外切割机身外壳，管线连接位置预留了50mm的操作空间，安装工人在墙面上就能完成铜管对接、保温包裹的操作，不用把设备摘下来调整，能大幅缩短现场安装的时间。电控板的安装位置设置在机身右侧的独立仓体内，和冷凝水接水盘之间做了隔水挡板，就算出现凝露滴水的情况，也不会溅到电控板上造成短路故障，电控仓的盖板做了散热格栅，既能保证电控元件的散热，也能避免蚊虫进入造成电路故障。

从结构强度来看，机身的主框架采用ABS加玻纤的材质设计，壁厚控制在2.5mm，挂装位置的加强筋做了纵横交错的网格结构，单挂点的承重能达到15kg，就算是长期使用也不会出现机身变形、下垂的问题。面板表面做了细磨砂的纹理处理，不容易积灰，日常用抹布擦拭就能清理干净，不会留下明显的擦拭痕迹，适配各种家装风格的墙面配色，不会因为设备外观突兀破坏室内的整体装修效果。
