变截面异形花型结构关系扫描建模作品

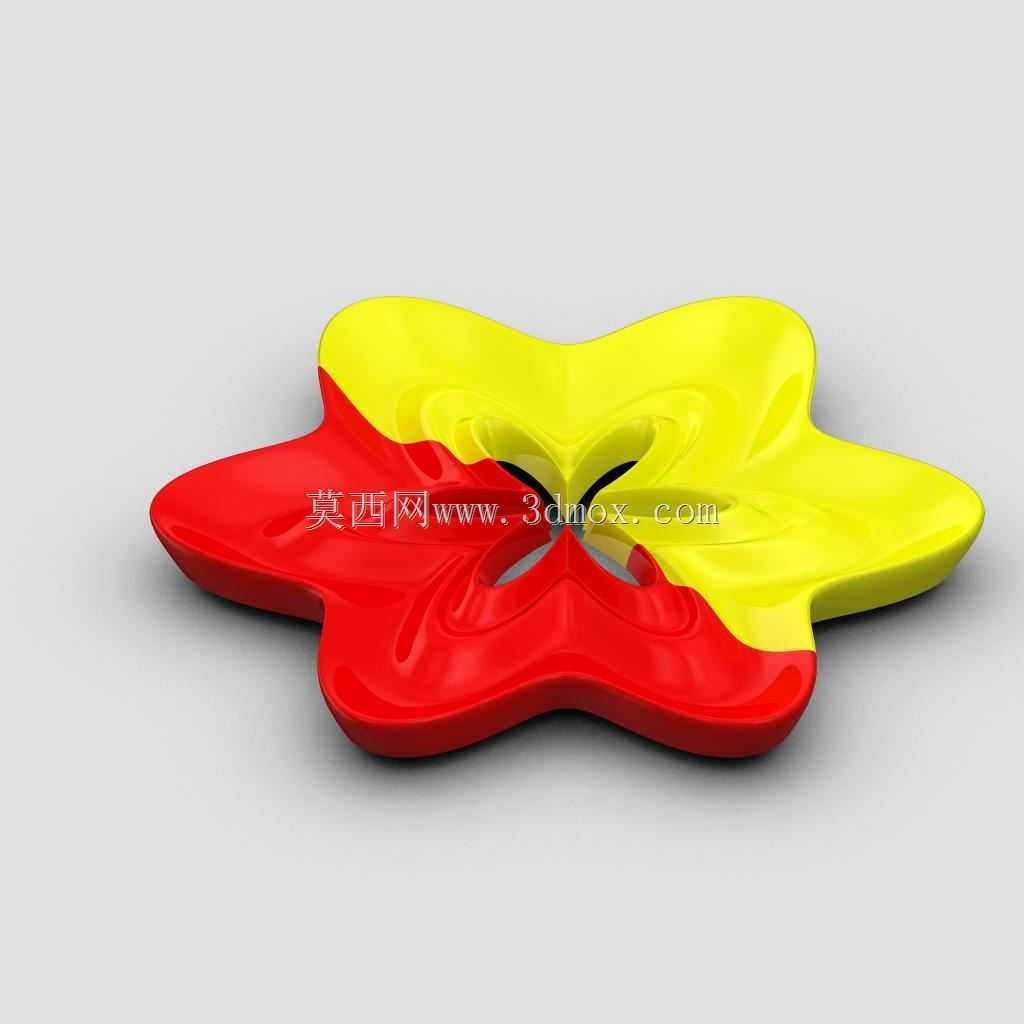

本次呈现的变截面异形花型构件，核心采用关系扫描的建模逻辑完成整体构型，区别于常规固定截面扫描的单一形态，该建模方式通过定义截面与扫描路径间的参数关联关系，让截面轮廓随路径推进产生连续可控的形变，最终形成六瓣对称的流畅曲面结构。从实际工程应用场景来看，这类变截面异形曲面构件可覆盖多个领域的使用需求：在流体控制领域，可作为特殊工况下的阀瓣导流结构，通过连续变化的曲面引导介质流向，降低局部紊流产生的概率，减少介质对构件表面的冲蚀损耗；在轻工产品领域，可作为装饰性承载构件的基础构型，比如文创摆件的支撑底座、创意家居的装饰扣件，依靠流畅的曲面过渡提升产品的视觉质感；在工装夹具领域，这类对称异形结构可作为特殊定位工装的型面基准，适配异形工件的夹持定位需求，避免常规方形、圆形定位件无法贴合异形工件表面的问题。

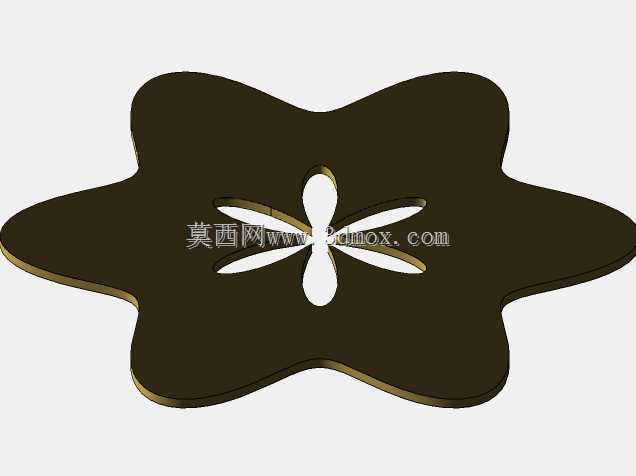

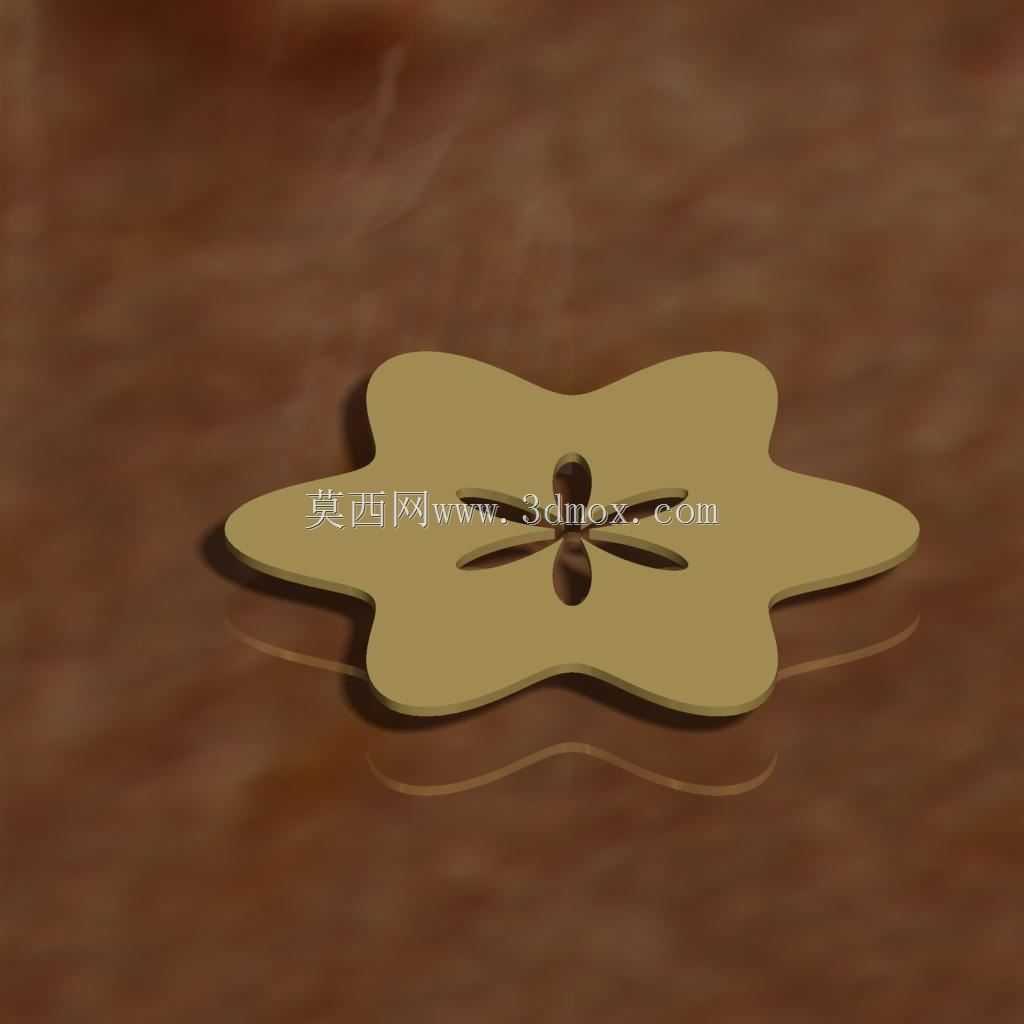

从产品功能特性来看，该构件整体为中心对称的六瓣花型结构，中心区域设置有贯通的异形安装孔，可通过配套紧固件完成与基座的连接固定，安装时无需额外加工复杂的定位槽，依靠中心孔与紧固件的配合即可限制构件的周向转动与轴向窜动。构件的曲面过渡全程采用G2连续标准设计，不存在尖锐棱角与曲率突变区域，一方面能有效降低构件在使用过程中的应力集中系数，在承受交变载荷时减少裂纹萌生的风险，提升构件的疲劳使用寿命；另一方面光滑的曲面也便于后续的表面处理工序，不管是做阳极氧化、喷塑还是电镀处理，都不会因为曲率突变出现涂层堆积、厚度不均的问题。

设计思路层面，整个建模过程完全围绕关系扫描的核心逻辑展开，首先确定中心对称的扫描路径，路径以构件中心为原点，按照六等分的角度均匀分布六个外凸的瓣状拐点，路径的曲率变化提前通过参数方程定义，确保每个瓣的形态完全一致，满足对称结构的动平衡要求。之后定义扫描截面的关联关系，截面的宽度、厚度参数随路径上的点到中心原点的距离动态变化：在靠近中心的区域，截面厚度更大，保证中心安装孔周边的结构强度，避免安装锁紧时出现结构开裂；在瓣状结构的外边缘区域，截面厚度逐步收窄，既减轻构件的整体重量，也让外边缘的形态更加轻盈流畅。截面的轮廓角度也随路径位置动态调整，让相邻两个瓣之间的过渡曲面自然衔接，不会出现生硬的拼接棱线。

从外形尺寸与安装边界来看，该构件的最大外轮廓直径可根据实际使用场景通过参数调整，常规适配轻工装饰场景的版本外轮廓直径控制在120mm-180mm区间，整体厚度控制在15mm-25mm区间，中心安装孔的尺寸适配M6-M10的标准紧固件，安装时需要预留的边界空间为外轮廓直径向外扩展10mm即可，不会占用过多的安装空间。如果用于流体阀瓣场景，可将外轮廓直径调整至对应阀门通径的1.2倍左右，中心安装孔适配阀杆的连接尺寸，曲面的弧度参数可根据介质的流速、流向特性做针对性调整，确保导流效果满足工况要求。构件的壁厚设计遵循均匀过渡原则，整体壁厚差控制在2mm以内，不管是采用注塑加工还是金属铣削加工，都能有效控制加工变形量：采用注塑工艺时，均匀的壁厚可避免出现缩痕、翘曲问题，提升成型良品率；采用金属CNC铣削加工时，连续光滑的曲面可减少刀具的频繁换向，降低刀具损耗，缩短加工时长。

在实际建模过程中，关系扫描的参数定义需要反复校验，避免出现截面自交的问题，尤其是在相邻瓣的过渡区域，需要提前通过曲率分析工具检查曲面的连续性，确保每个位置的曲率变化都在可控范围内。中心安装孔的位置需要与扫描路径的原点完全重合，保证整体结构的对称性，避免安装后出现偏心问题。如果用于有动平衡要求的旋转场景，还可在建模完成后通过质量属性分析工具调整每个瓣的局部厚度，让整个构件的质心与中心原点完全重合，减少高速旋转时的振动量。这类采用关系扫描完成的异形结构，相比传统拼接曲面的建模方式，整体参数化程度更高，后续修改调整时只需要修改路径参数或者截面关联公式，即可快速生成不同尺寸、不同瓣数的衍生结构，大幅提升系列化设计的效率，不需要重新搭建整个曲面模型，能够快速响应不同场景的定制化设计需求。
