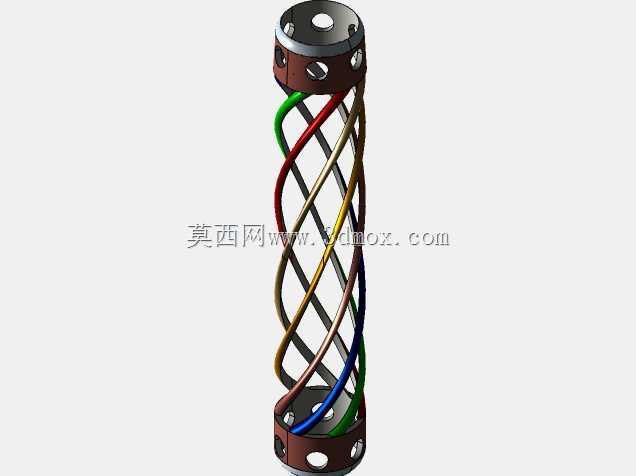

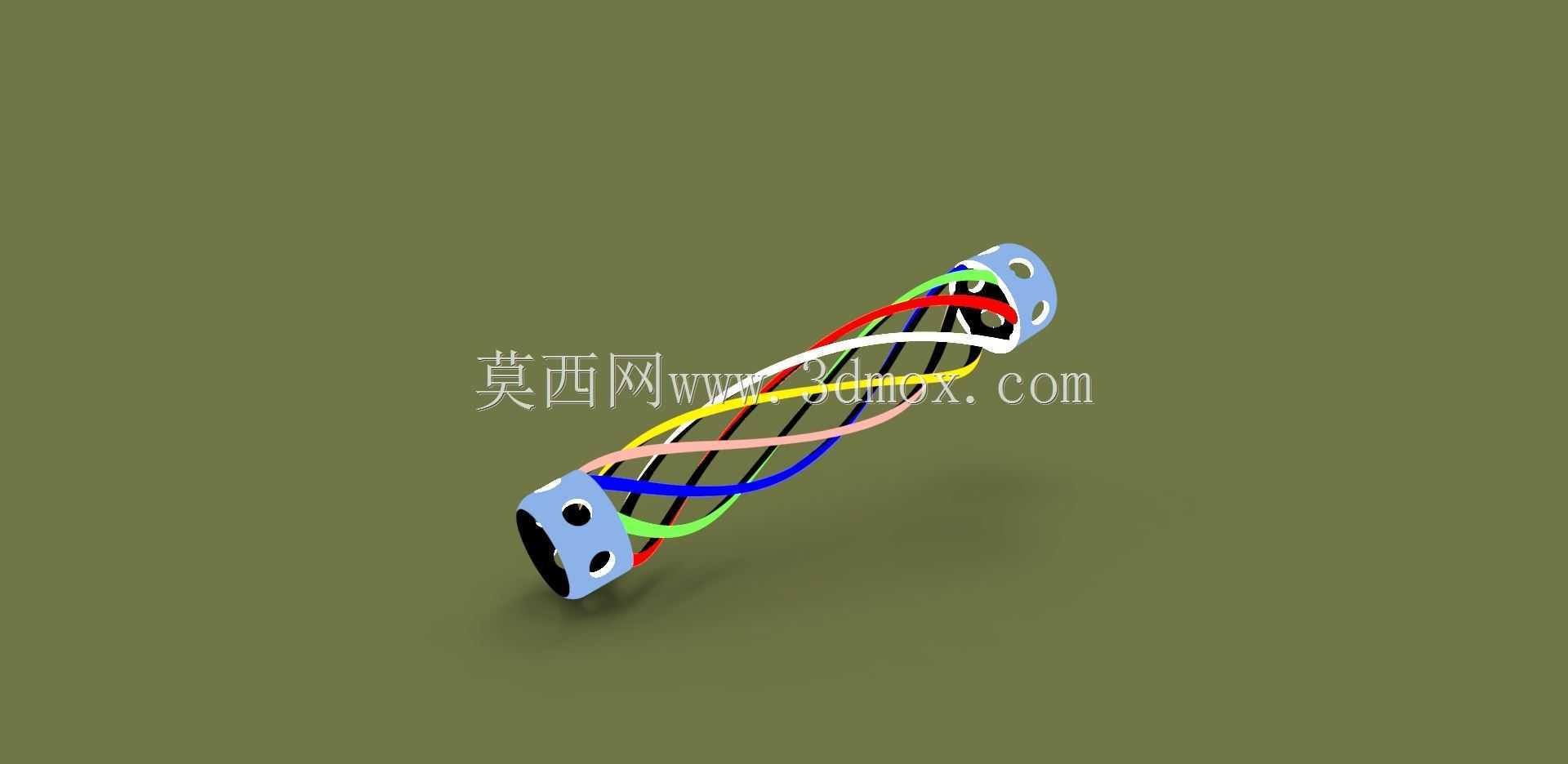

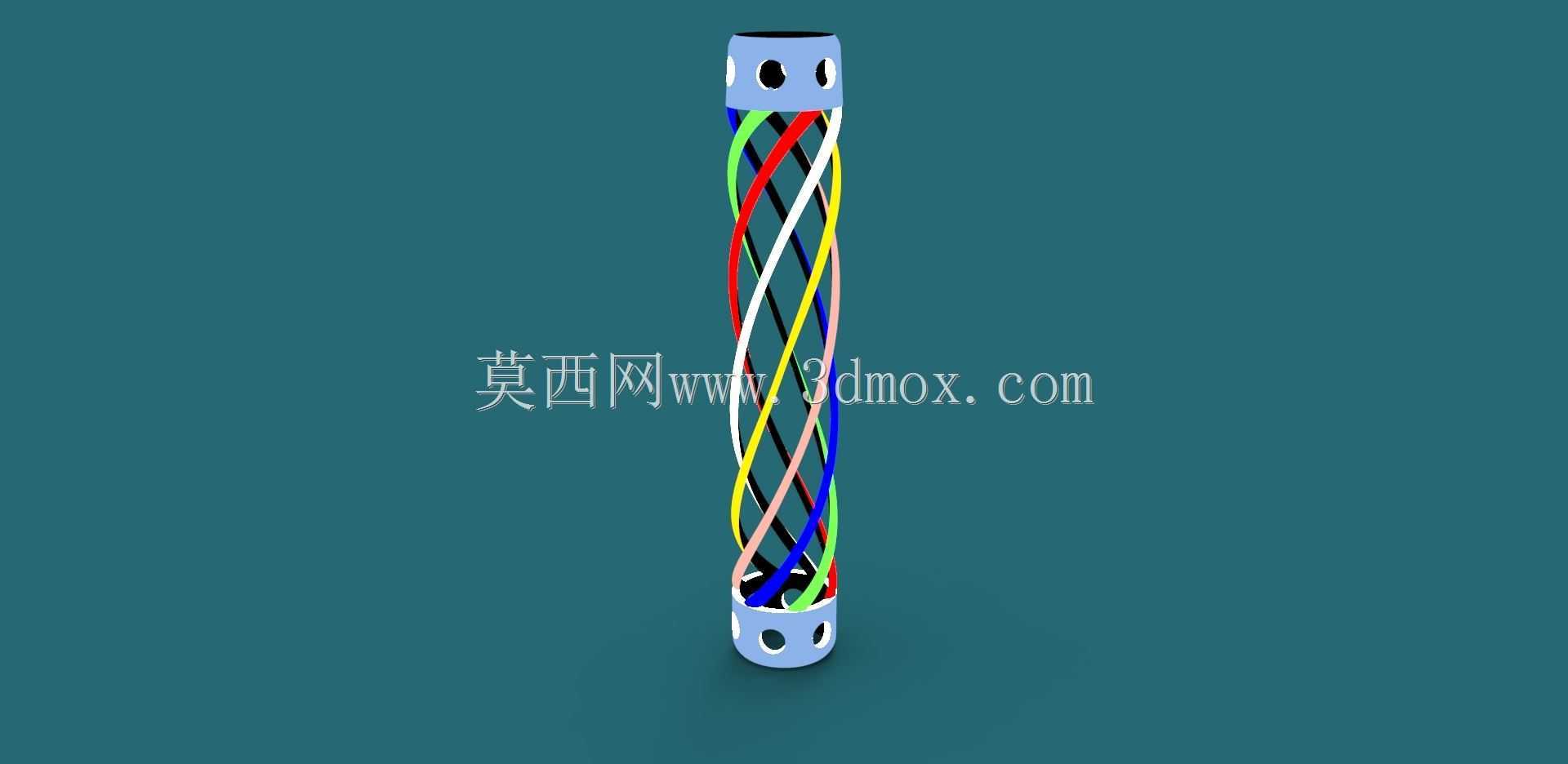

彩色扭线双端法兰连接结构件

　　这类带彩色扭线的双端多孔法兰构件，常应用在小型机电设备的内部线束防护与走线导向场景，比如桌面级小型检测仪器、便携工控终端的内部穿线部位，既可以规整多股不同功能的控制信号线，避免线束在设备腔体内杂乱排布干扰其他运动部件，也能通过两端的法兰安装孔直接固定在设备壳体的预设安装位上，不需要额外设计走线固定支架，能有效压缩设备内部的装配空间。从结构设计逻辑来看，两端的法兰端盖采用对称式多孔布局，每个端盖上的三个安装孔呈120度均匀分布，安装时可以适配不同角度的装配需求，端盖中心预留的通孔刚好容纳多股线束穿过，端盖边缘做了小圆角过渡，不会在穿线过程中割破线束外层的绝缘护套，避免设备运行过程中出现线路短路的隐患。

　　中间的扭线结构并非单纯的造型设计，多股彩色线条分别对应不同的信号传输线路，采用螺旋扭曲的排布方式，一方面可以在设备受到小幅振动、或者端盖存在小范围相对转动位移时，预留足够的线束伸缩余量，不会因为刚性拉扯导致线束接头脱落；另一方面不同颜色的线束可以直接对应不同的接线端口，装配工人在接线时不需要额外对线束做标识，能大幅提升装配接线的效率，减少接线错误的概率。从安装边界来看，两端法兰的外径控制在常规小型设备安装位的通用尺寸范围内，整体构件的长度可以根据设备腔体的实际走线距离做适配调整，法兰上的安装孔孔径适配常用的M3规格紧固螺丝，不需要单独定制特殊规格的紧固件，采购和装配的通用性更强。

　　设计这类构件的时候，需要重点把控扭线部分的螺旋升角，升角过大会导致线束弯折半径过小，长期使用后线束内部的铜芯容易出现疲劳断裂，升角过小则无法起到足够的位移缓冲作用，同时要保证两端法兰的同轴度，避免安装后构件出现偏斜，导致线束与端盖通孔边缘产生长期摩擦磨损。实际应用中，这类构件也可以替换成不同材质的端盖，比如在有防静电需求的设备场景下，可以采用防静电POM材质加工端盖，在普通民用设备场景下采用ABS材质即可控制生产成本，中间的线束可以根据实际传输的信号类型选择不同线径的导线，比如电源供电线路选择稍粗的线径，信号传输线路选择常规线径即可，彩色的外皮可以根据行业通用的接线规范做对应配色，比如红色对应电源正极、黑色对应电源负极、其他颜色对应不同的信号通道，进一步降低后期设备维护的排查难度。

　　在结构验证阶段，需要重点测试扭线部分的抗弯折疲劳性能，模拟设备长期运行中的振动、小幅位移场景，确认线束在数万次小幅弯折后不会出现导通异常，同时要验证两端法兰安装后的紧固可靠性，确保在设备常规运输振动的工况下不会出现松动脱落的问题。这类结构虽然体量不大，但在小型机电设备的内部走线设计中是非常实用的功能构件，相比传统的扎带固定、线槽走线方式，这种集成式的扭线法兰构件集成了走线、防护、固定、标识多重功能，能有效减少设备内部的零件数量，简化装配工序，对于紧凑空间内的设备结构设计有很高的实用参考价值。
