履带式影视IP形象机器人瓦力结构设计

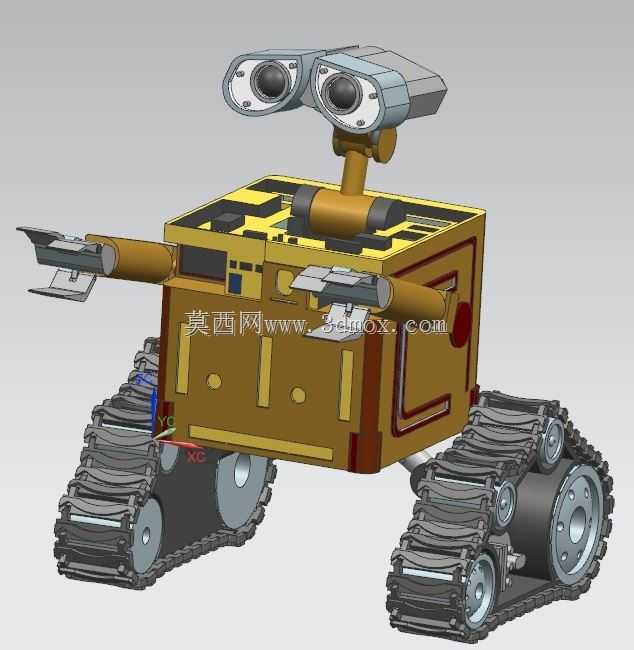

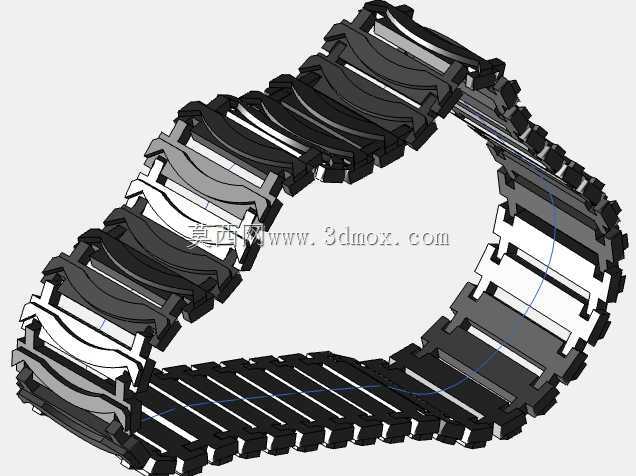

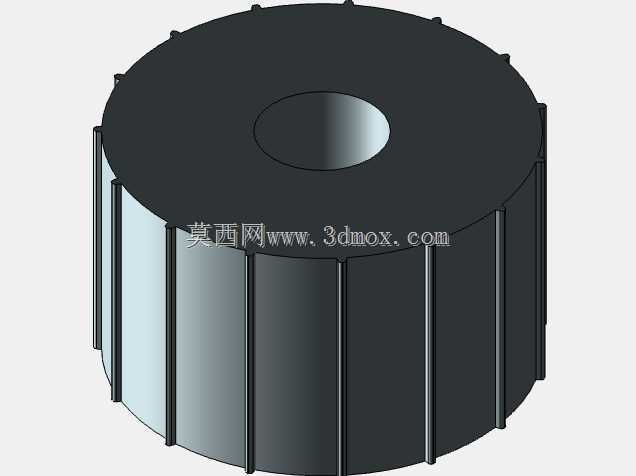

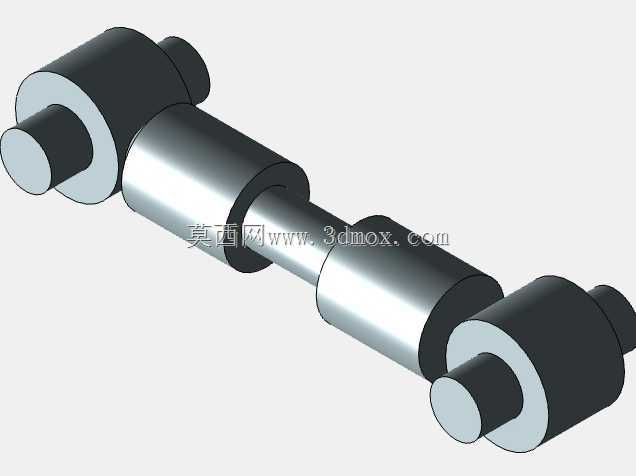

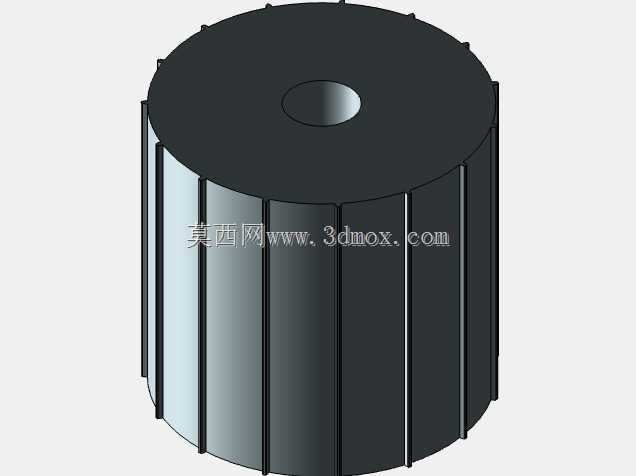

　　本次设计的履带式仿生机器人，原型取自经典影视IP中的地表作业机器人形象，整体结构围绕小型越障行走、多自由度姿态调整、仿生动作复现几个核心需求搭建，可应用于科教展示、文创展陈、小型仿生机器人研发验证等场景。从行走系统来看，两侧采用分体式履带行走模组，单侧履带配置驱动轮、导向轮与多组承重托轮，履带节采用模块化拼接结构，接地段预留一定的形变余量，可适配不平整的室内展陈台面、小坡度坡面以及存在微小凸起障碍的地面，行走过程中两侧履带可独立差速控制，实现原地转向、小半径转弯等动作，满足狭小展陈空间内的移动需求，履带模组与主体箱体之间采用摆臂式连接结构，连接位置配置阻尼转轴，在经过小幅颠簸路面时可自动适配地形起伏，保证主体箱体始终保持相对平稳的姿态，避免上部观测结构出现大幅晃动。

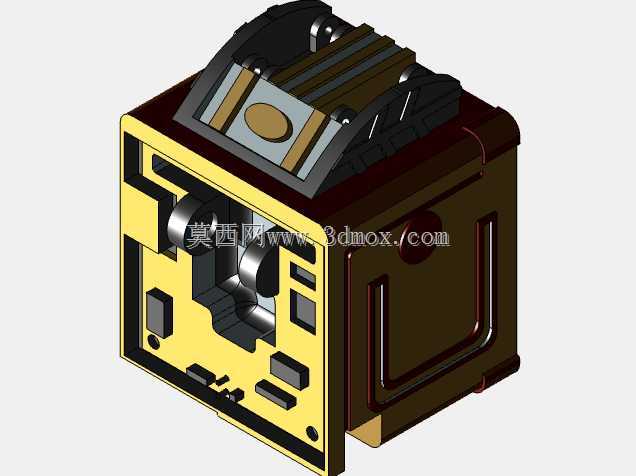

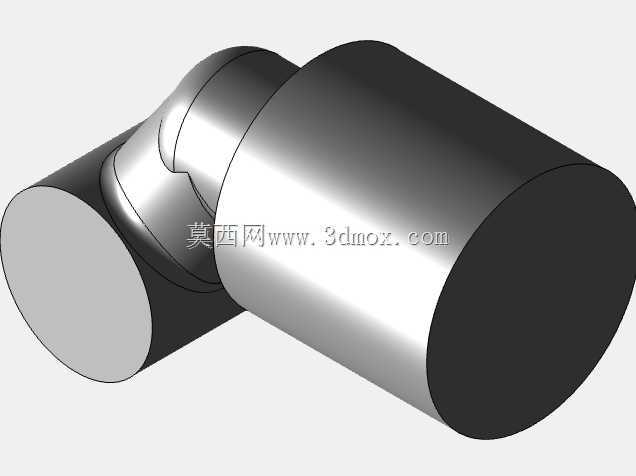

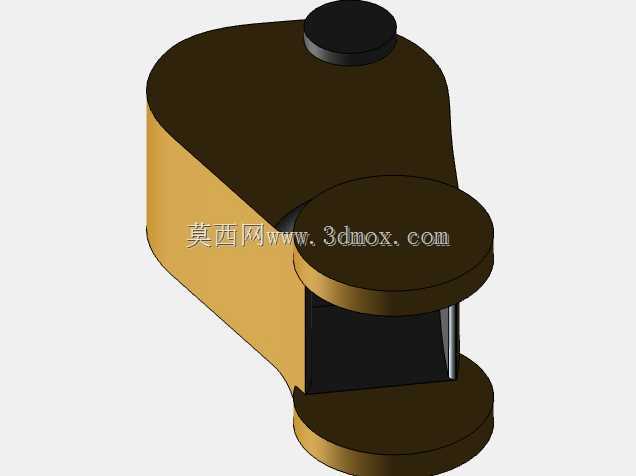

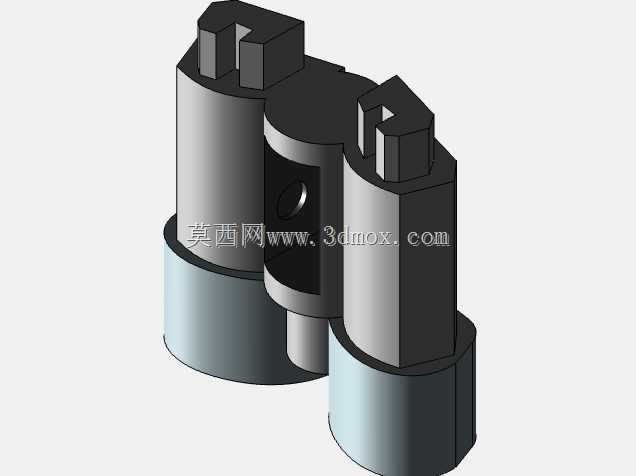

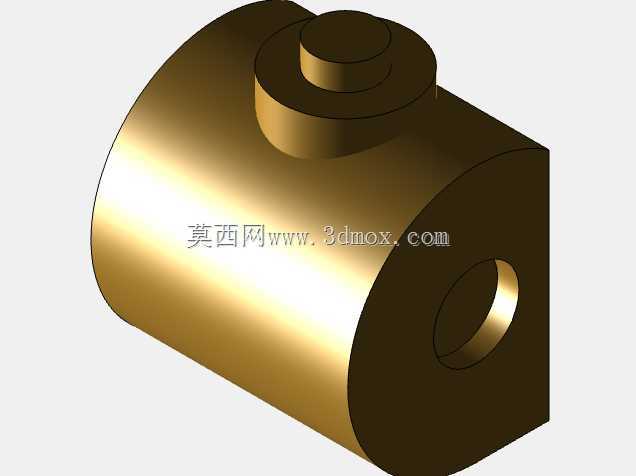

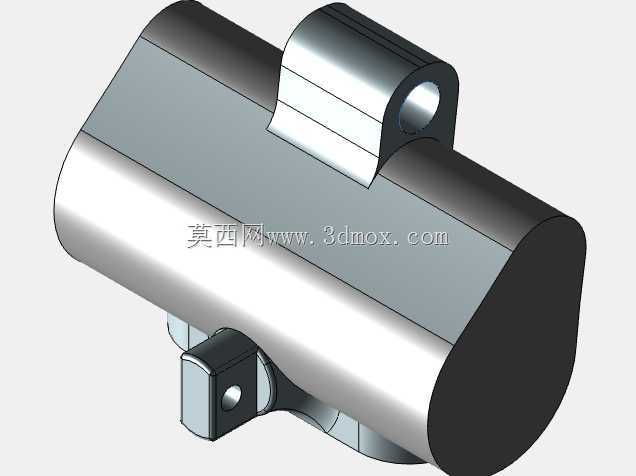

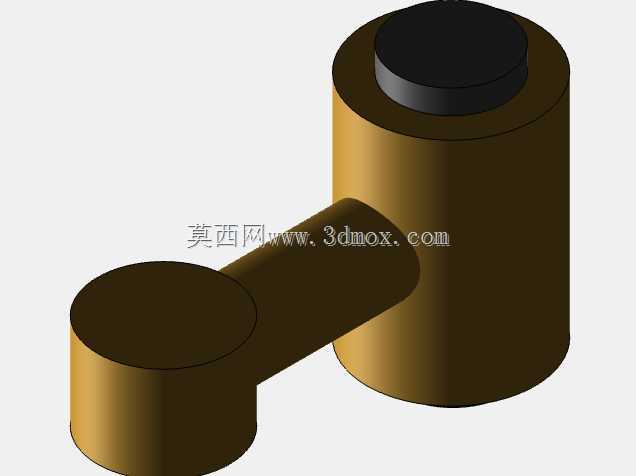

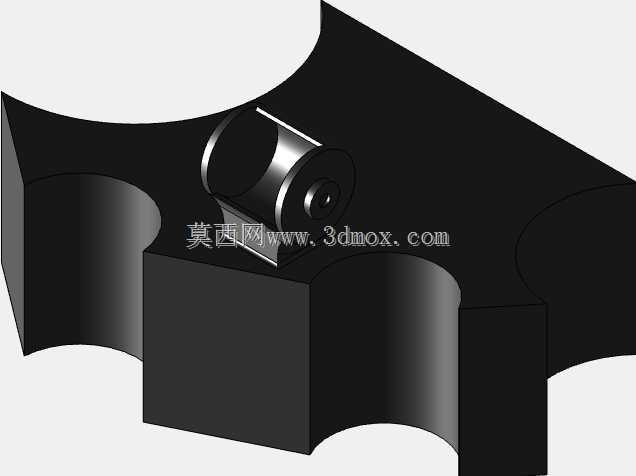

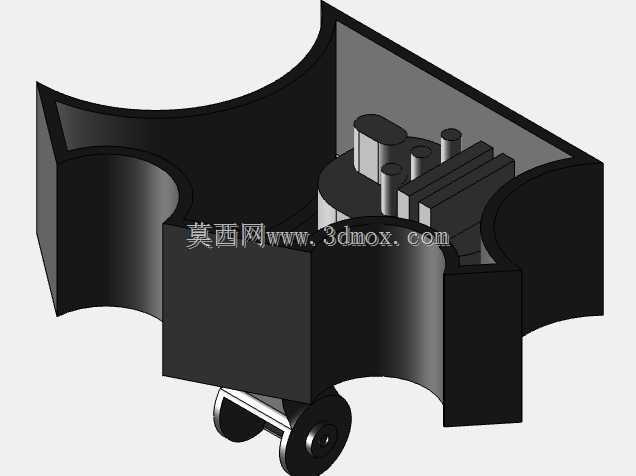

　　主体承载结构采用箱式框架设计，箱体外壳分块拼接，预留内部电气元件、驱动控制模块的安装空间，箱体前部两侧对称布置可伸缩的机械臂结构，单臂具备水平伸缩、末端俯仰两个自由度，臂体内部采用丝杆传动实现伸缩动作，末端的夹持结构采用简化的叉形设计，可完成小型轻质物件的托举、推送动作，还原IP形象的作业特征；箱体上部的颈部结构采用多段铰接式设计，可实现水平回转、俯仰两个维度的姿态调整，带动顶部的双目观测结构完成左右扫视、上下抬头低头的动作，双目结构采用对称式布置，每个镜筒可独立实现小角度的俯仰调整，模拟眼部的神态变化，增强整体的仿生表现力。

　　从设计思路上，整体结构优先保证各运动部件的运动无干涉，在建模阶段对所有转动副、移动副的运动行程做了极限位置校验，比如颈部俯仰到最大角度时不会与箱体上盖发生碰撞，机械臂完全伸出时不会触碰履带结构，履带运转时不会与摆臂连接结构产生摩擦；所有铰接位置均预留标准轴承的安装位，保证转动过程的顺畅度，减少长期运转的磨损量。外形尺寸方面，整体长宽高控制在小型展陈设备的常规尺寸区间内，宽度方向两侧履带外边缘为整机最大宽度，长度方向以前端机械臂完全收回、后端箱体尾部为边界，高度方向以颈部竖直、双目结构水平放置为最大高度，安装放置时仅需要预留略大于整机底面尺寸的平整台面即可，底部无需额外的固定安装结构，整机重心控制在履带接地段的中心区域，静止状态下不会发生侧翻，行走过程中即使单侧履带压过10mm高度的障碍，整机倾斜角度也控制在稳定阈值内。

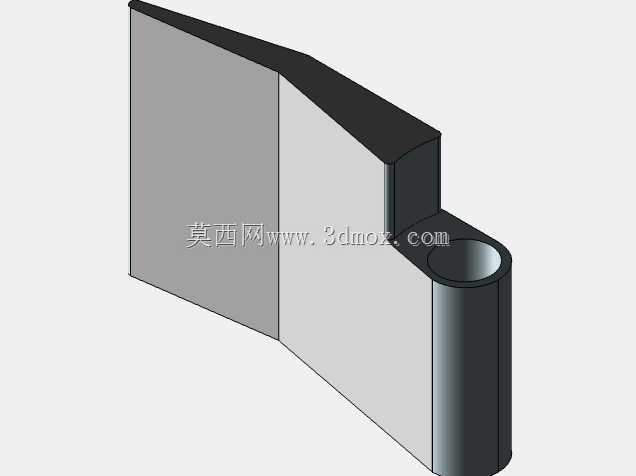

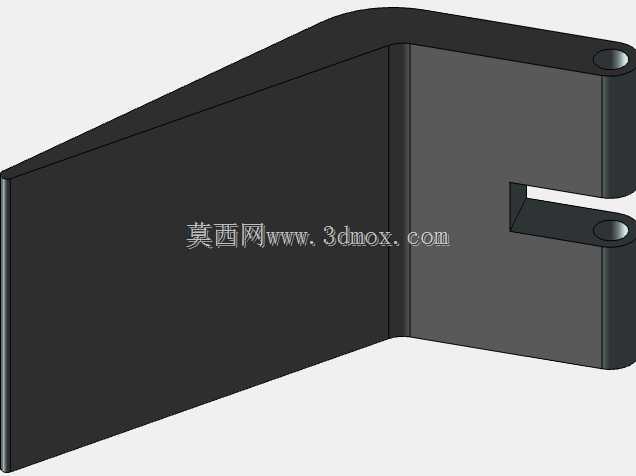

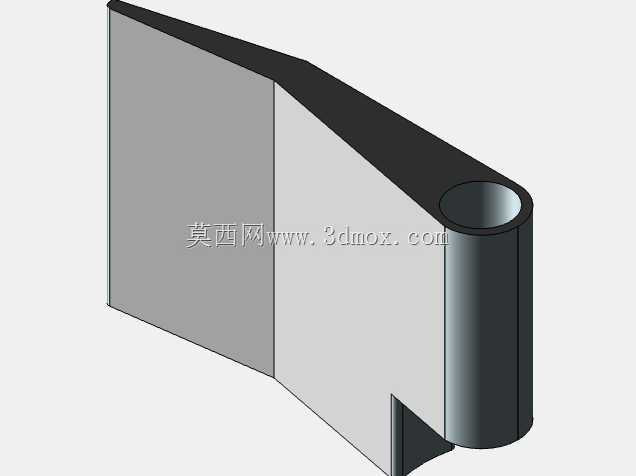

　　结构细节上，箱体表面的分块线条、装饰凸起均做了等比例还原，同时兼顾了外壳的拆装便利性，箱体侧盖采用卡扣加少量紧固件的固定方式，需要检修内部元件时可快速拆开侧盖完成操作，无需拆解整体行走结构；履带的驱动轮与内部驱动电机的输出轴采用D型轴连接，传递扭矩的同时方便拆装维护，所有外露的转动轴端均配置端盖遮挡，既保证外观的整体性，也避免灰尘进入转动副影响使用寿命。在科教应用场景中，该结构可作为机械原理教学的演示载体，直观展示履带行走差速原理、多自由度铰接结构的运动形式、连杆传动的动作逻辑，学生可通过拆解模型观察各部件的连接方式，理解小型移动机器人的结构设计思路；在文创展陈场景中，搭配对应的动作控制程序，可实现预设的动作循环，配合灯光音效还原影视中的经典动作，相比静态摆件具备更强的互动感与展示效果。设计过程中对各部件的壁厚做了统一规范，塑料材质加工的零件壁厚控制在1.5-2mm之间，既保证结构强度，也控制整体重量，金属材质的传动轴、连接销轴采用标准件规格，减少非标加工的成本，所有配合位置的公差均按照中等精度装配要求设置，保证3D打印或者机加工后的零件可顺利装配，无需大量的后期修配。
