斯特林外燃动力装置结构设计展示

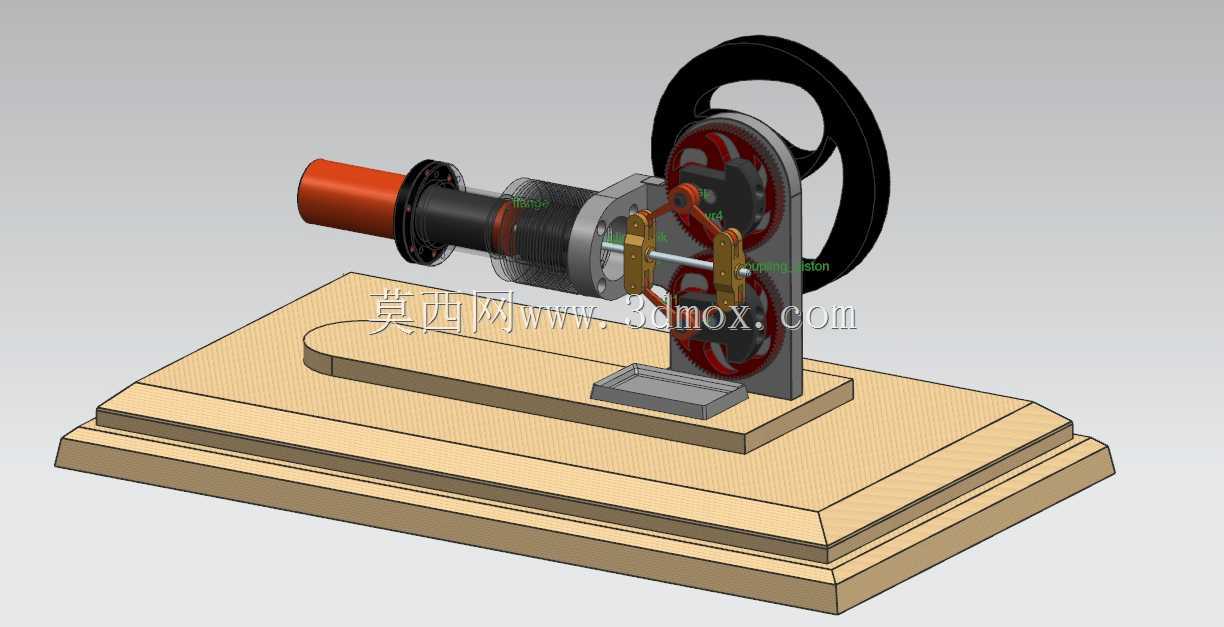

这套外燃式动力装置的结构设计，核心围绕斯特林循环的热力转换逻辑搭建，整体采用卧式布局，将动力输出端、冷热腔置换结构、传动飞轮组件集成在一体式木质安装基座上，适配教学演示、原理验证类场景的使用需求。从实际应用场景来看，这类小尺寸斯特林动力结构常被用于高校工程热物理课程的具象化演示，也可作为小型低温差发电项目的动力端原型，部分余热回收场景的试验台架也会参考同类型结构做适配改造，相比内燃机它不需要燃油爆震做功，仅依靠冷热端温差就能实现动力输出，对低品位热能的利用适配性更强。

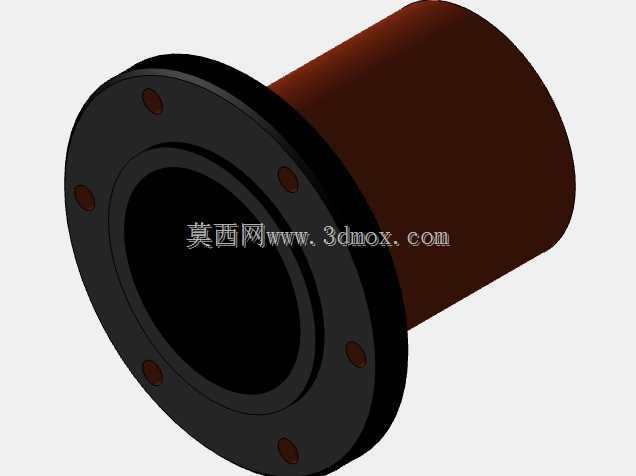

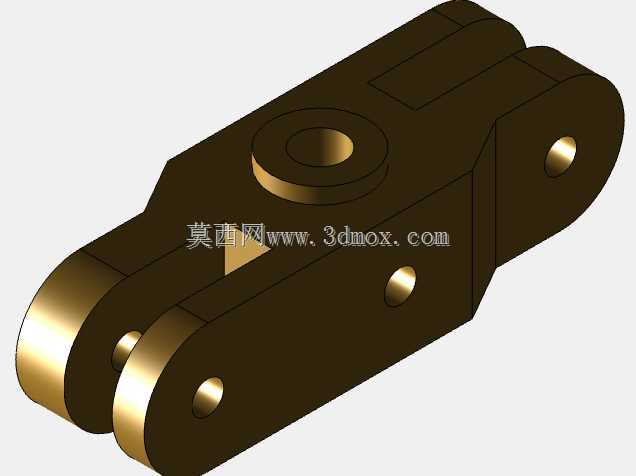

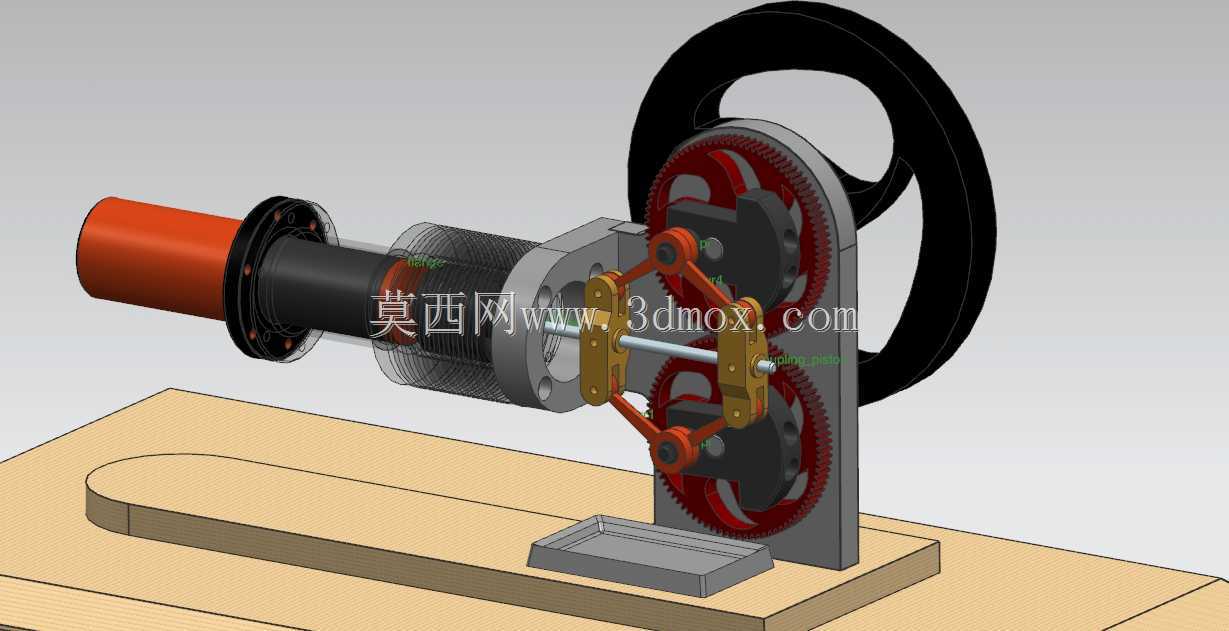

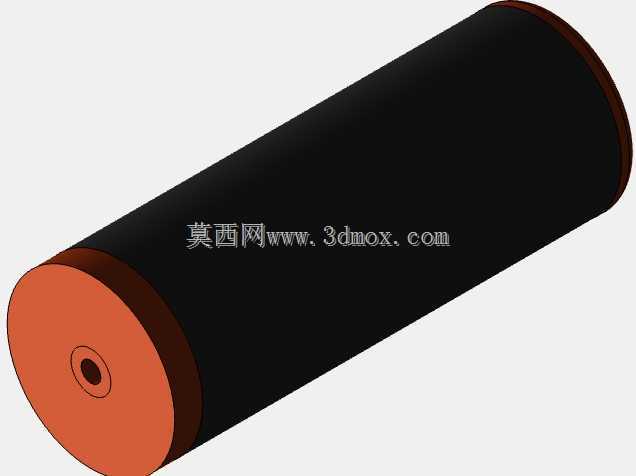

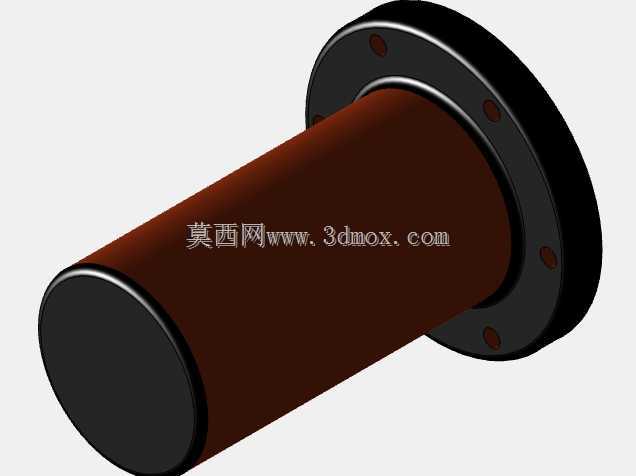

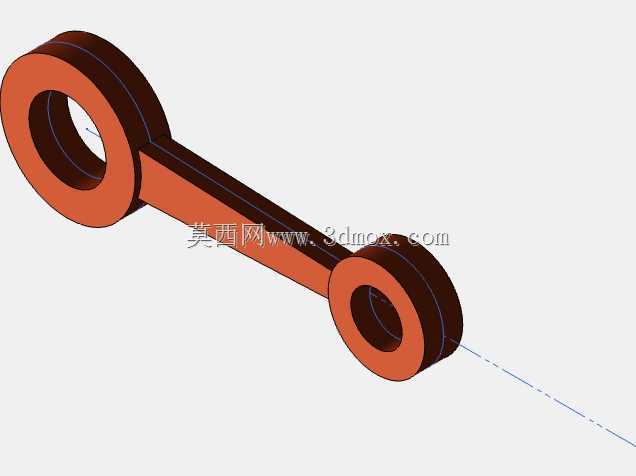

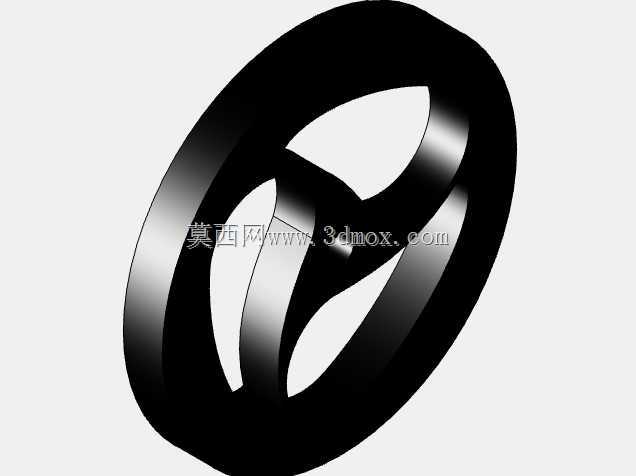

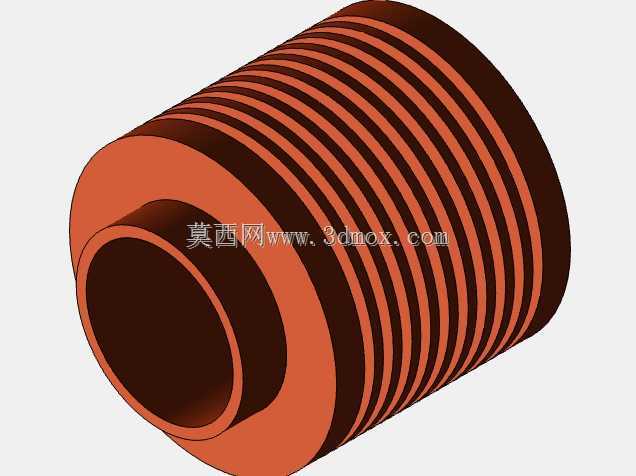

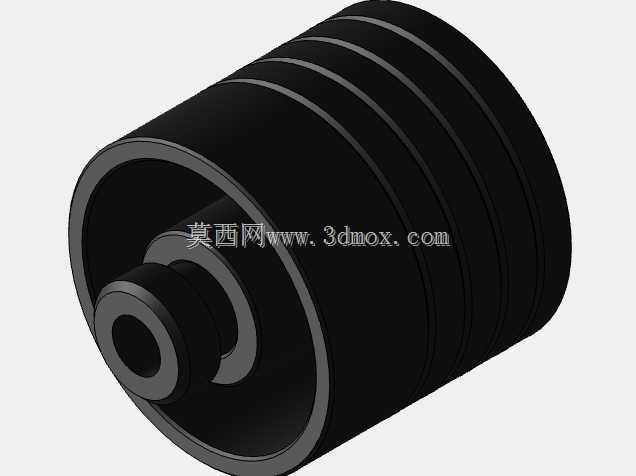

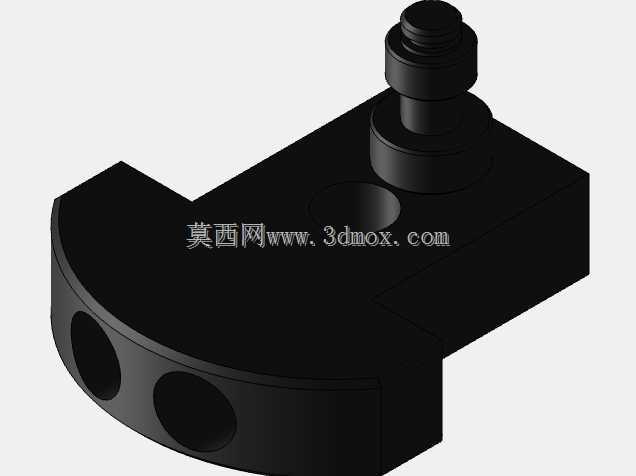

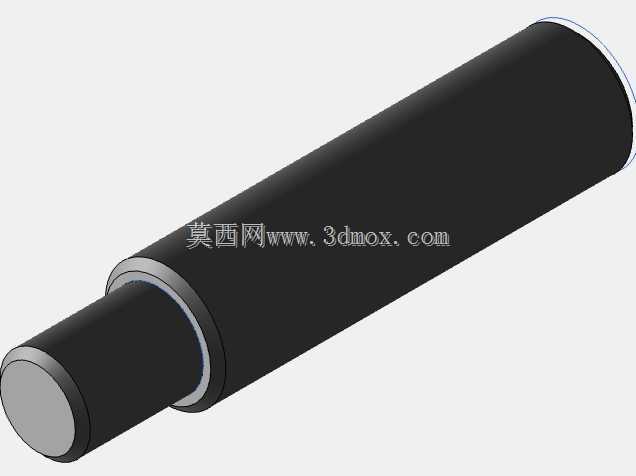

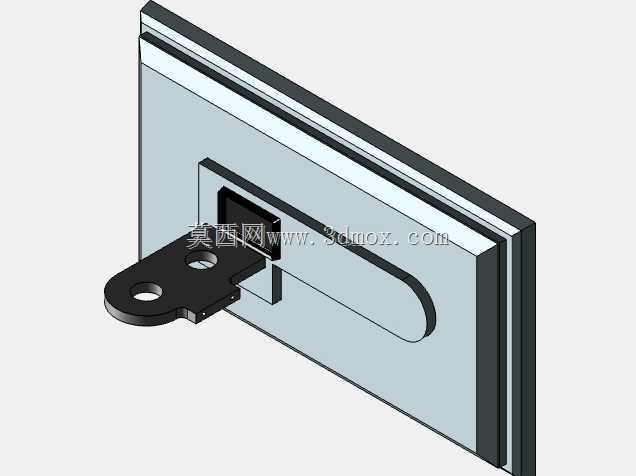

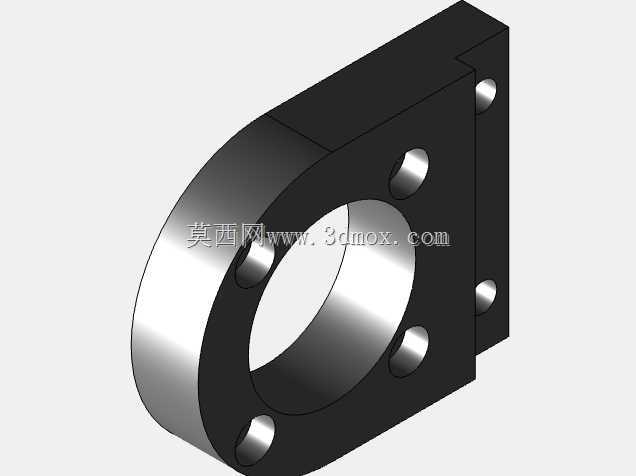

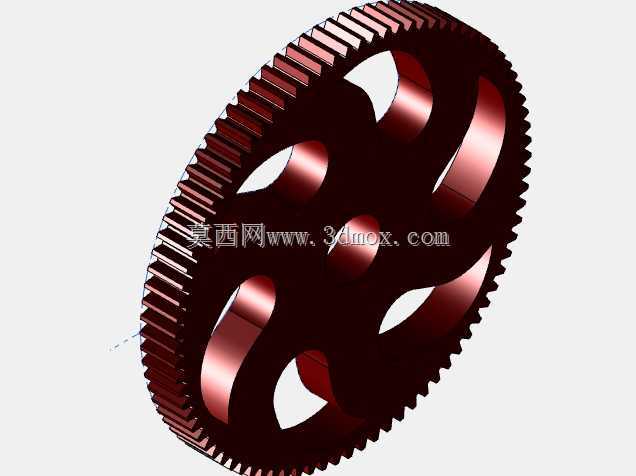

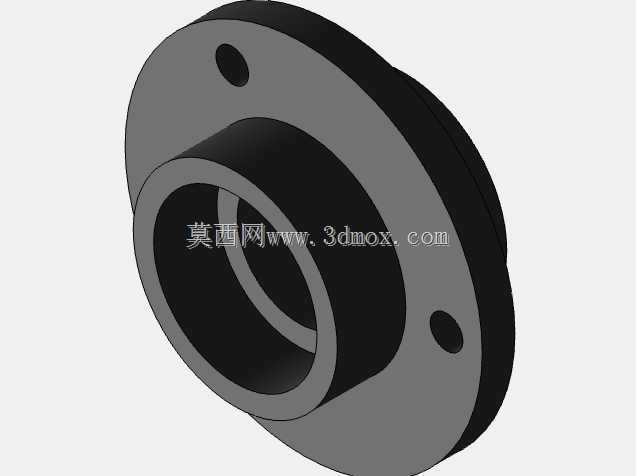

从功能特性来看，这套结构完整还原了斯特林发动机的核心做功逻辑：红色端为热腔加热部位，工作时通过外部热源对热腔内部工质加热，工质受热膨胀后推动动力活塞输出往复力，再通过曲柄连杆机构将直线往复运动转化为飞轮的旋转运动，飞轮储存的转动惯量又会带动置换活塞完成冷腔工质的冷却压缩流程，形成完整的热力循环。结构中特意将传动齿轮、曲柄连杆组件做外露式设计，方便观察整个动力传递的路径，大直径手轮式飞轮既可以手动盘车验证机构运动顺畅度，也能在运转时储存足够动能保证循环连续性，避免因往复运动的死点问题出现卡滞。

设计思路上，整套结构优先保证运动逻辑的可观测性，没有做全封闭外壳遮挡传动部件，冷热腔的连接部位采用同轴布局，减少动力传递过程中的侧向分力，降低运转时的振动幅度。基座采用双层阶梯式木质结构，下层尺寸大于上层安装面，既可以提升放置时的稳定性，也预留了足够的安装边界，方便后期加装加热组件、冷却散热片、转速测量传感器等附属配件。各运动副之间的配合间隙按照低速运转工况设计，曲柄销与连杆孔的配合选用间隙配合公差，保证手动盘车时无卡滞，运转时摩擦阻力处于较低水平，仅需要较小的温差就能驱动飞轮持续转动。

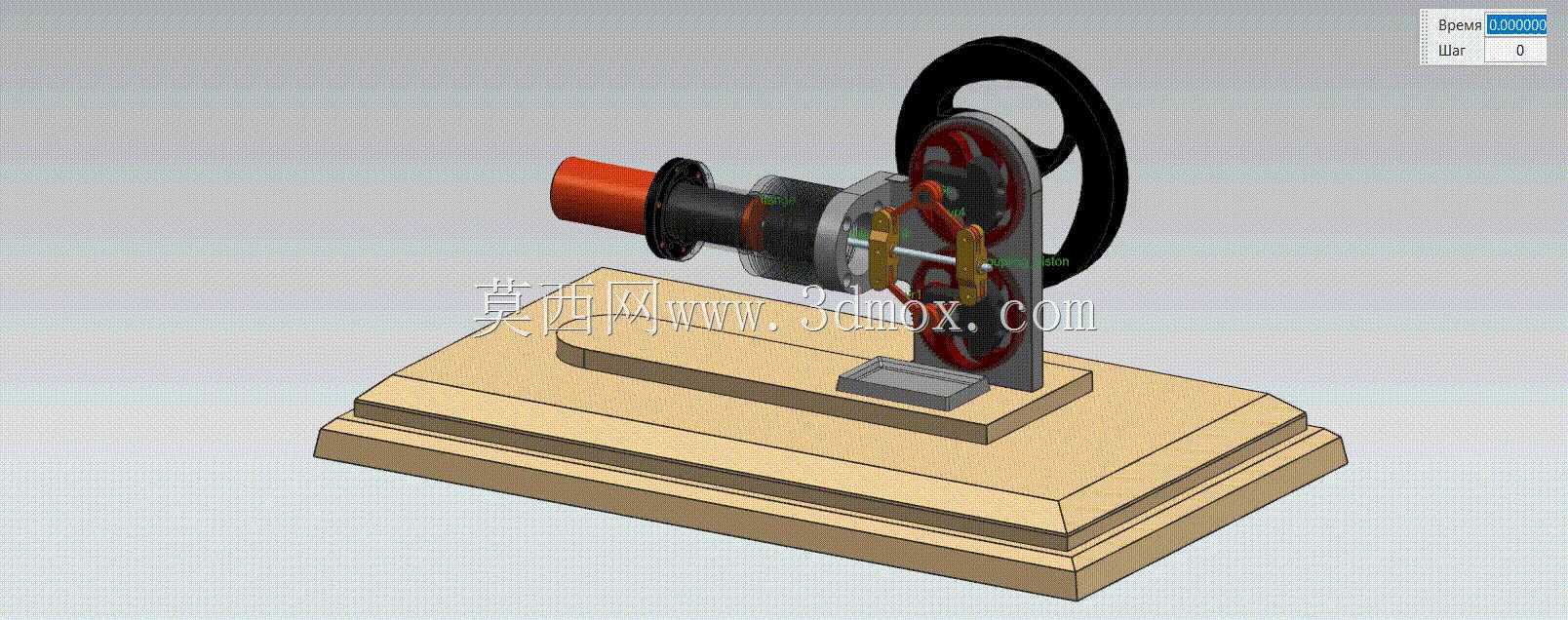

从安装边界尺寸来看，整套装置的长度方向以热腔端面到飞轮外侧为最大边界，宽度方向不超出基座下层的侧边范围，高度方向以飞轮顶端为最高点，放置在普通实验台面上不会占用过多操作空间，基座底部为平面结构，不需要额外做专用固定工装，直接平稳放置即可完成调试。传动部分的大小齿轮采用定比传动，保证置换活塞与动力活塞的运动相位差符合斯特林循环的相位要求，不需要额外增加相位调节机构，简化了整体结构，降低了原理验证阶段的装配调试难度。这类结构在做三维建模时，需要重点验证曲柄连杆机构的运动干涉问题，确认飞轮转动全行程中，连杆、置换活塞杆、齿轮等部件不会出现碰撞，同时要保证冷热腔的活塞行程匹配设计值，避免因行程不足导致工质置换效率下降，影响整套装置的动力输出表现。
