复古手摇式咖啡研磨设备结构设计

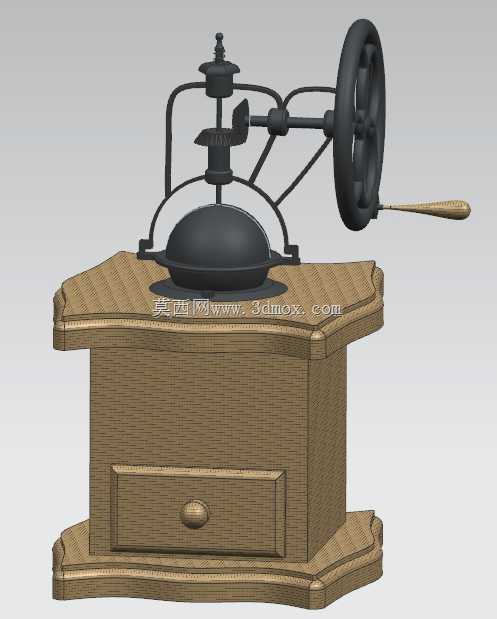

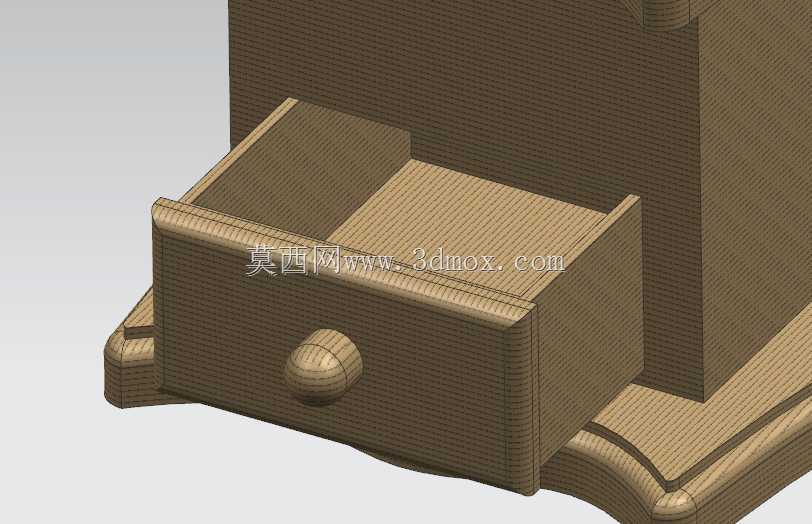

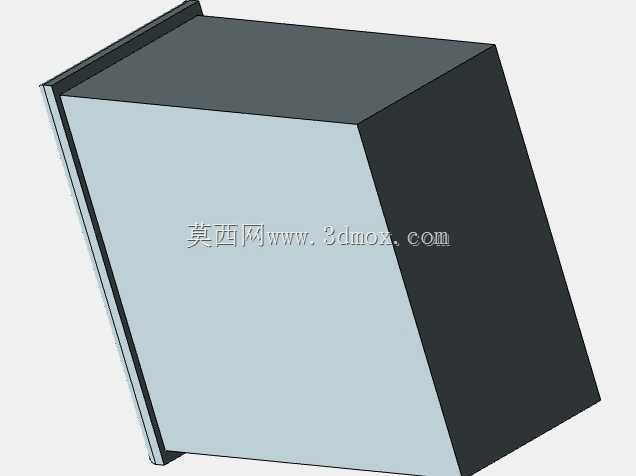

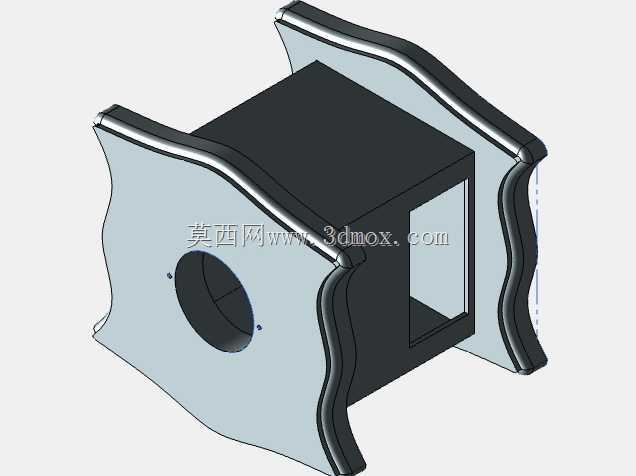

　　这款手动咖啡研磨设备的三维结构，核心围绕小型商用场景与家庭精品咖啡制作的双重需求搭建，区别于电动磨豆机的高速切削结构，整套传动链路完全依靠手动输入扭矩完成研磨作业，在户外无供电场景、精品咖啡小店的展示操作区都有明确的适配空间。从结构分层来看，设备最下方的木质机座采用了带弧度收边的层叠造型，既承担整机承重的基础功能，也预留了抽拉式粉仓的安装空间，粉仓抽屉与机座的配合间隙控制在0.2mm以内，抽拉过程无卡滞，同时能避免研磨过程中细粉从缝隙溢出，机座底部的外延支撑边将整机支撑面扩大了30%，手动摇轮施力时不会出现侧倾问题。

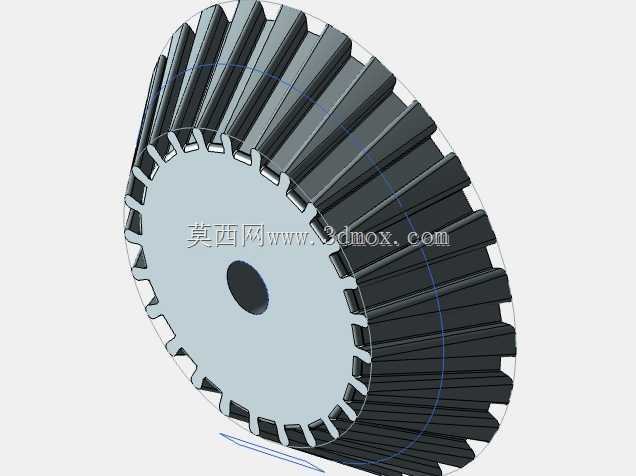

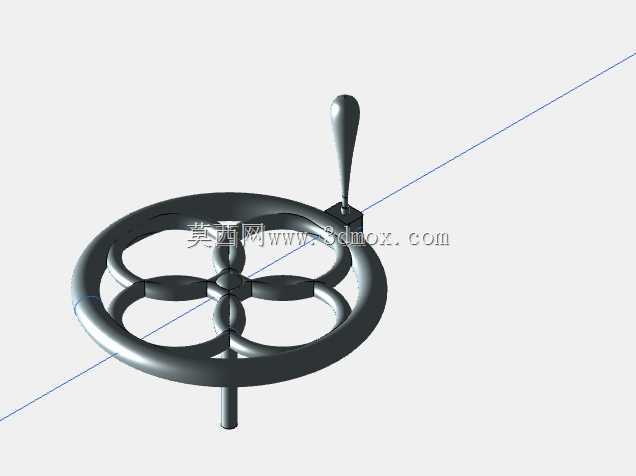

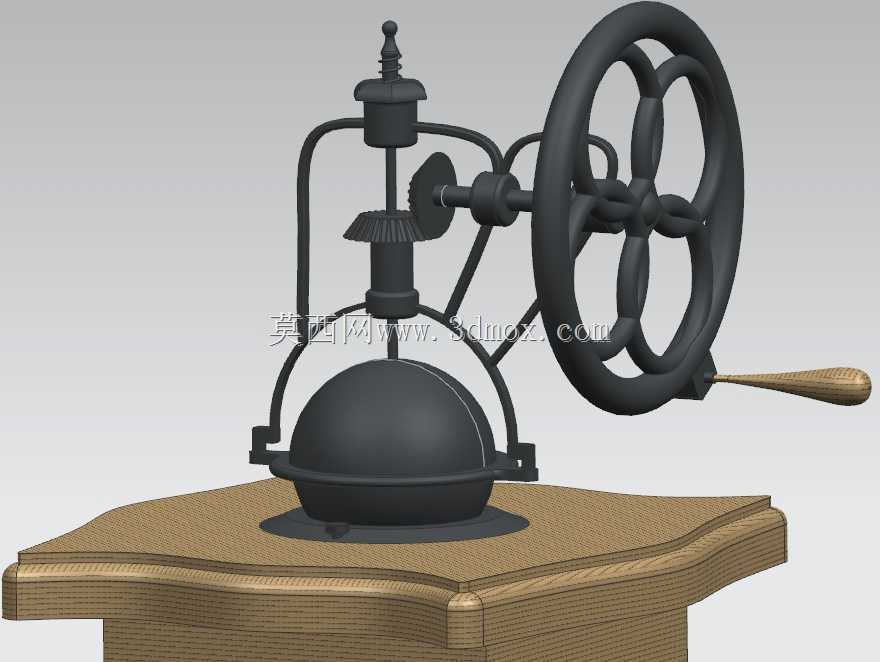

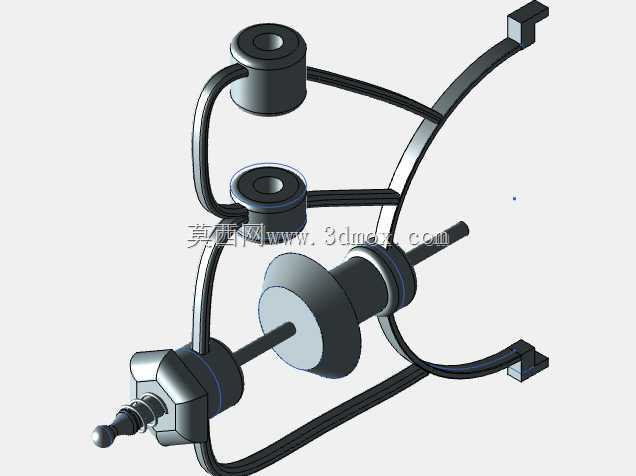

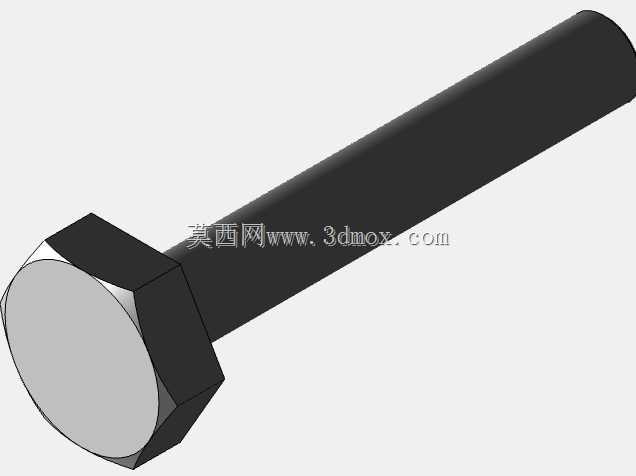

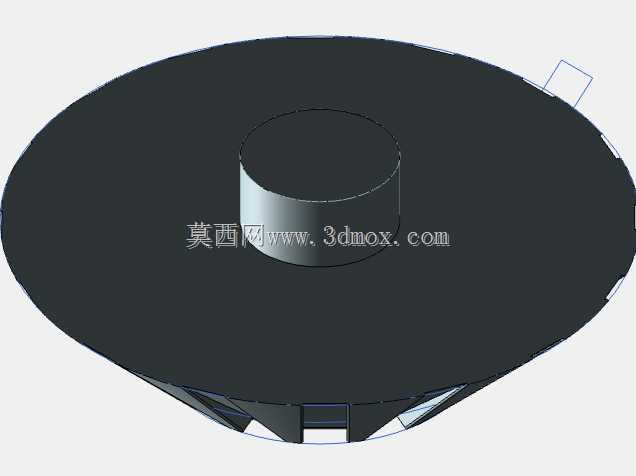

　　机座上方的研磨核心区采用铸铁磨盘作为核心执行部件，磨盘间隙通过顶部的旋钮结构实现无级调节，可适配从法压壶粗研磨到意式细研磨的不同颗粒度需求，调节旋钮的螺纹导程设计为1mm，每旋转一圈对应磨盘间隙变动0.1mm，调节精度足以覆盖全场景咖啡制作的颗粒要求。传动链路的设计完全匹配手动施力的力矩特性，侧置的大直径手摇轮通过曲柄连杆结构连接磨盘主轴，摇轮直径设置为120mm，配合末端的木质握持手柄，操作人员单手握持转动时的输入力矩可轻松达到磨盘切削咖啡豆所需的0.8N·m，无需额外施加过大的按压力，长时间操作也不会产生明显的手部疲劳。

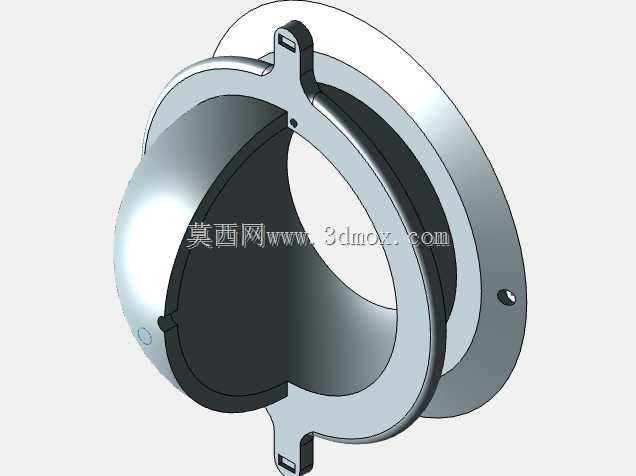

　　磨盘上方设置了弧形的挡豆护罩，护罩与磨盘腔体的配合处做了翻边结构，可避免咖啡豆在研磨过程中从腔体弹出，护罩上方的进料口直接对接磨盘中心区域，咖啡豆依靠自重即可稳定进入研磨间隙，无需额外设置拨料结构。整套设备的外形尺寸控制在长220mm、宽180mm、高260mm的范围内，安装边界仅需占用常规操作台0.04㎡的空间，无需额外固定结构，放置在平整台面上即可稳定使用。结构设计过程中充分考虑了日常使用的维护需求，磨盘腔体与机座的连接采用快拆卡扣结构，无需专用工具即可拆卸清理残留的咖啡粉与积油，所有金属传动部件的接触面都预留了润滑脂填充槽，长期使用也不会出现传动卡涩的问题。

　　木质机座的表面做了圆弧倒角处理，所有边角的R角不小于3mm，避免日常操作时磕碰划伤，外露的金属传动部件都做了哑光防锈处理，既匹配复古的外观风格，也能适应厨房、咖啡操作台等相对潮湿的使用环境。从功能实现逻辑来看，整套结构没有冗余的传动部件，动力传递路径从手摇轮到主轴再到磨盘，传动效率可达90%以上，手动输入的动力几乎全部用于磨盘切削，没有多余的能耗损失，摇轮的转动方向设计为顺时针施力，符合绝大多数人的操作习惯，手柄的握持区做了仿形弧度，贴合手掌的自然握持形态。粉仓抽屉的容积设置为可容纳30g咖啡粉，刚好满足2-3人份的咖啡制作需求，抽屉前端的嵌入式拉手与机座表面齐平，不会出现勾挂杂物的问题。整套结构的装配公差全部按照通用机械零部件的IT7级精度控制，所有配合面的形位公差都满足长期反复使用的磨损要求，关键受力的曲柄连杆部位采用45号钢材质，抗扭强度足以承受手动施力的最大载荷，不会出现长期使用后的变形问题。
