这套双板块垂直运动机构,核心是通过单动力输入实现两个独立工位的同步垂直往复动作,在轻工包装、电子元件分拣、小型工件上下料的工位布局中十分常见,尤其适配需要两个作业面交替完成取放、压合、检测工序的自动化产线单元,相比单工位升降结构,能在相同机架占地内将作业节拍提升近一倍,减少动力源配置数量的同时,也降低了多轴同步控制的调试难度。

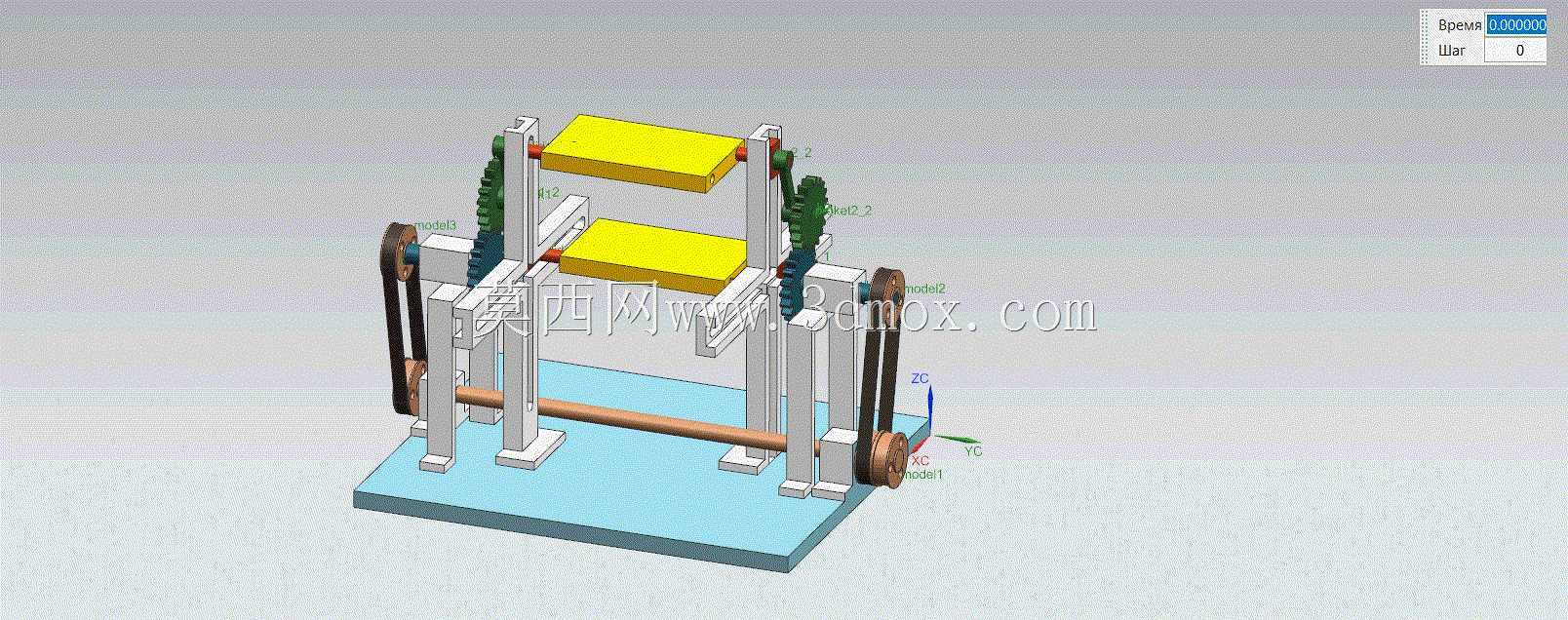

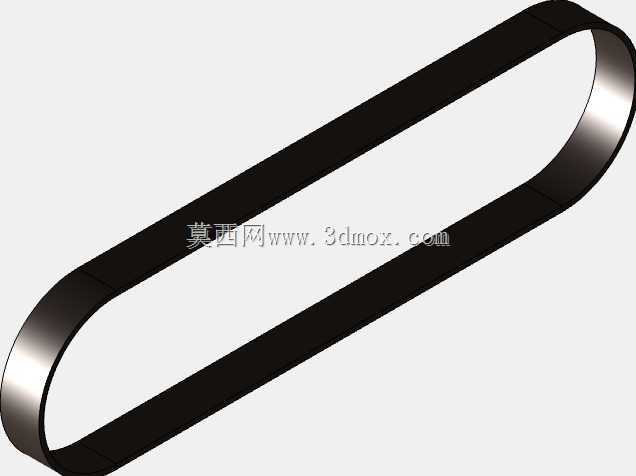

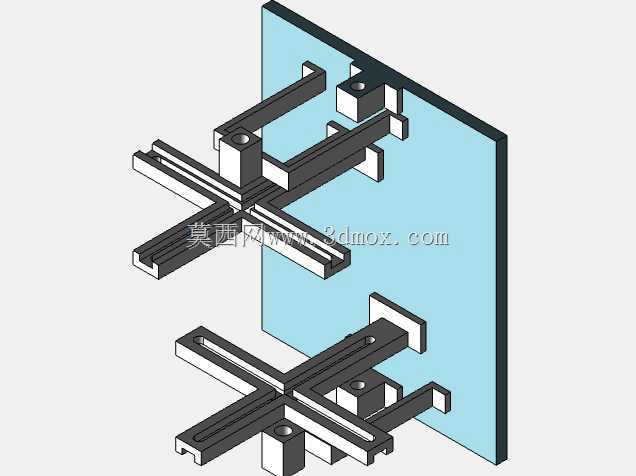

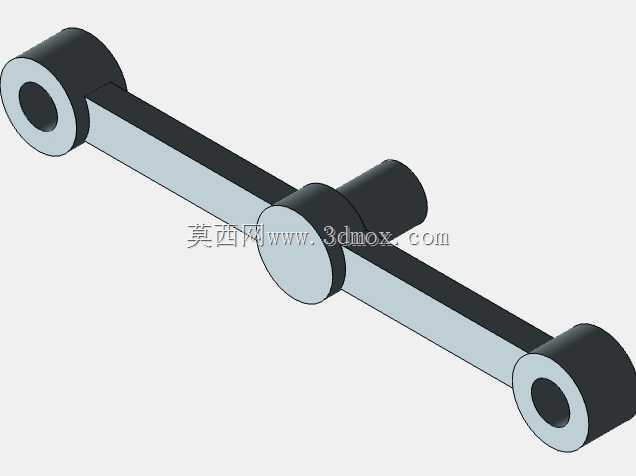

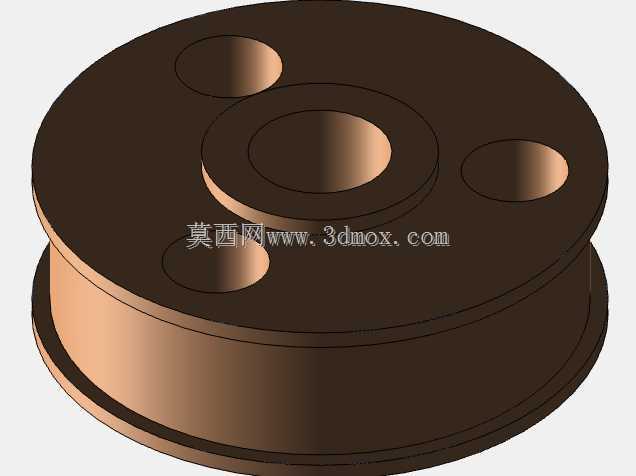

从结构布局来看,整套机构以底部加厚安装平板作为承载基准,平板上对称布置两组立式导向立柱,每根立柱上配置线性滑动副,分别承载上下两块作业板块,导向副采用间隙配合的光轴滑套结构,不需要额外加装直线导轨,加工成本低,维护时仅需定期涂抹润滑脂即可保证滑动顺畅,适合轻载、中低频次的往复运动场景。动力传递路径布置在机构后侧,底部横向贯穿的传动轴两端安装同步带轮,通过同步带将动力传递至两侧立柱旁的曲柄轮组,每个曲柄轮通过连杆分别与对应高度的作业板块铰接,将传动轴的连续旋转运动转化为两块板块的垂直方向直线往复运动,通过调整曲柄的偏心距,可以直接改变单块板块的升降行程,调整两侧曲柄的初始安装相位角,就能实现两块板块的动作时序匹配,比如可以设置为同时升降、交替升降,或者一块上升至顶点时另一块处于下降中点,完全适配不同工序的动作逻辑需求。
设计过程中首先要确认的是安装边界尺寸,底部安装平板需要预留足够的固定孔位,适配常见的铝型材工作台或者钢板焊接机架的安装孔距,立式导向立柱的高度需要根据板块的最大升降行程确定,要保证板块运动到上止点时,连杆与曲柄的铰接点不会出现传动死点,运动到下止点时,板块底部不会与安装平板或者底部传动轴发生干涉。板块本身的安装面预留了标准的螺纹孔阵列,可以直接搭载工装夹具、检测探头或者小型执行元件,不需要额外做转接板设计,减少了后续集成的加工工作量。
在受力校核层面,因为是对称传动结构,两侧导向立柱承受的侧向力基本抵消,传动轴主要承受扭矩载荷,不需要额外增加中间支撑轴承,只要保证传动轴的同轴度公差在0.1mm以内,运转时就不会出现卡滞或者异响。滑动副的配合间隙控制在0.02-0.05mm之间,既可以避免间隙过大导致板块升降时出现晃动,保证作业面的位置精度,也不会因为间隙过小出现滑动卡涩的问题,在常规车间温湿度环境下都能稳定运行。

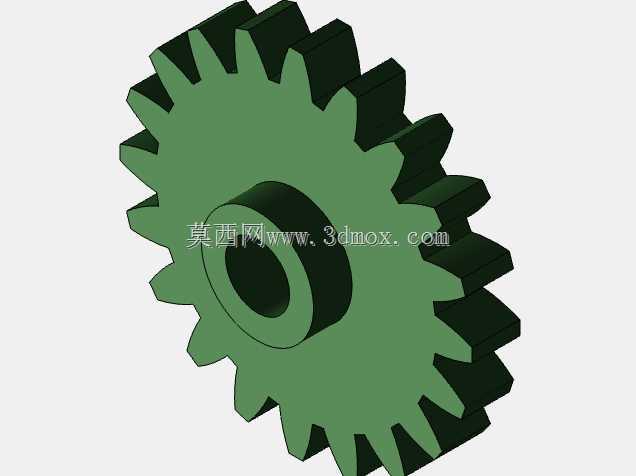

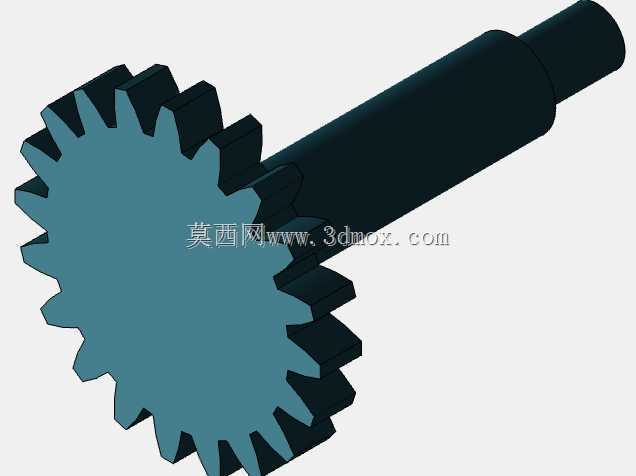

这套机构的静态装配模型可以直接导入运动仿真环境,添加对应的旋转副、滑动副、铰接约束后,就能直接模拟真实运转状态,验证不同曲柄相位、不同转速下的板块运动轨迹、速度变化曲线,提前排查运动干涉点,不需要加工物理样机就能完成动作逻辑验证,大幅缩短机构的开发迭代周期。在实际产线应用中,这套机构可以搭配普通减速电机作为动力源,不需要配置伺服电机或者步进电机就能实现稳定的连续往复动作,电控部分仅需控制电机的启停与调速,故障点少,适合在中小型自动化设备中作为标准动作单元使用,也可以根据实际负载需求,将光轴滑套替换为直线导轨、将同步带传动替换为齿轮传动或者链传动,拓展适用的负载与速度区间。
