小型回转式动力单元结构三维设计

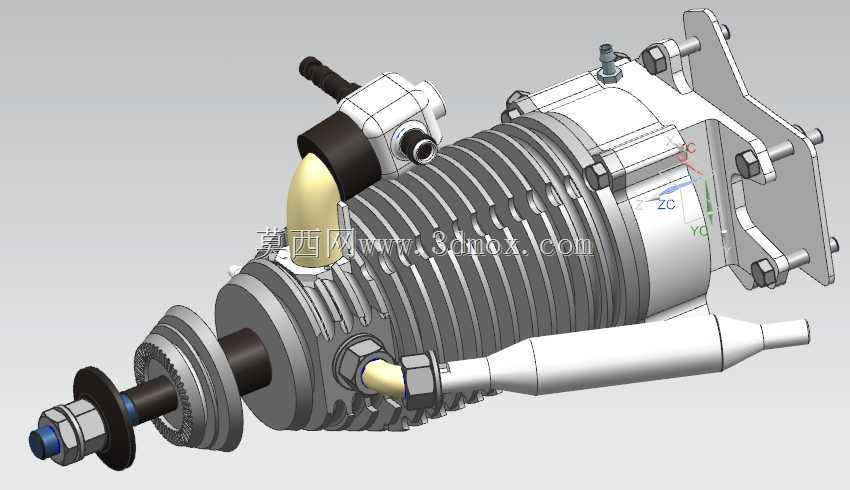

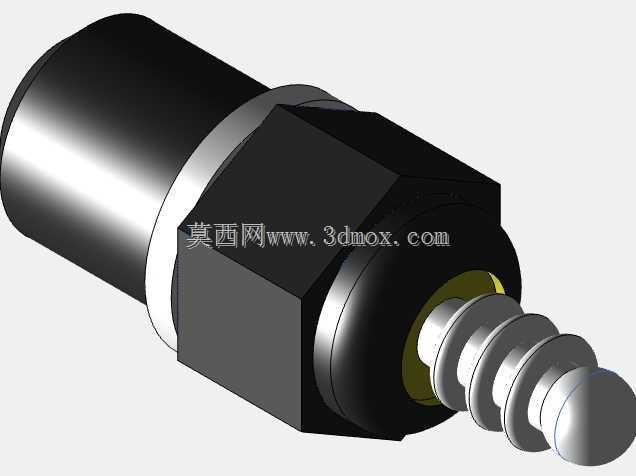

　　本次呈现的回转式动力单元结构，最初的设计切入点是小型便携动力场景的需求适配，这类动力结构常被应用在小型航模动力输出、便携作业工具驱动、教学演示教具搭建等场景中，区别于传统往复式动力结构的布局，这类回转式结构在动力输出平顺性、轴向空间占用率上有独特的优势。从实际功能落地的角度看，该结构核心是完成燃料化学能到旋转机械能的转换，前端带花键的输出轴段可直接对接负载端的传动齿轮、联轴器或者桨毂结构，不需要额外加装换向传动组件，能有效缩短整个动力链路的轴向长度，适配安装空间局促的小型设备场景。

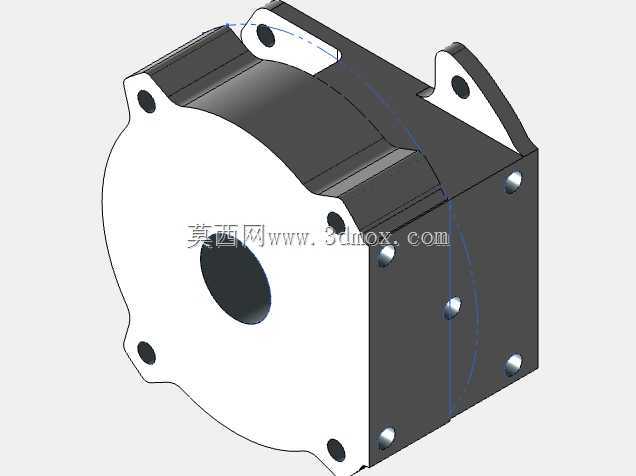

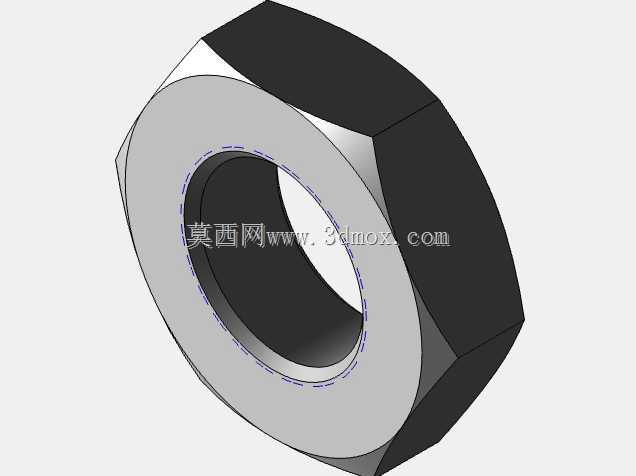

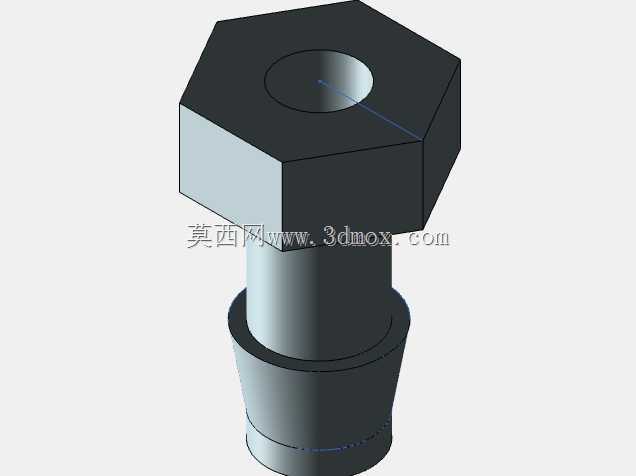

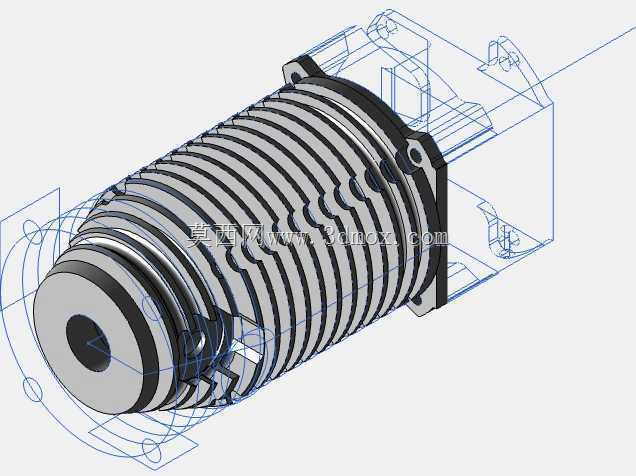

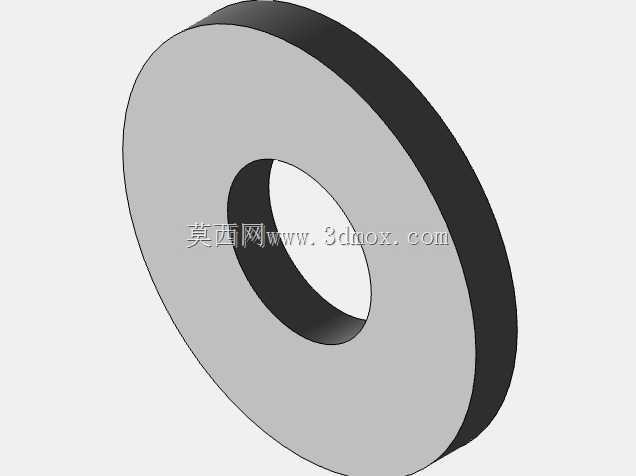

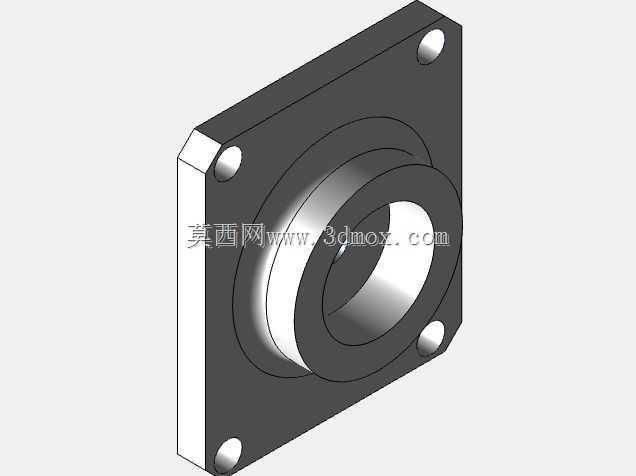

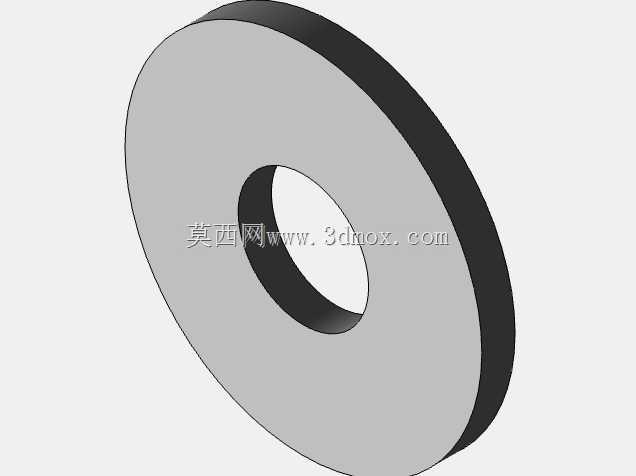

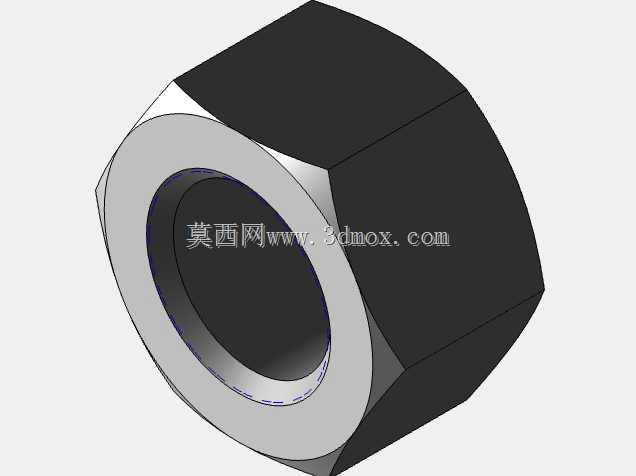

　　在结构设计思路上，整个缸体采用了环形散热鳍片的布局，鳍片沿着缸体周向均匀排布，每片鳍片的厚度、间距都参考了小型风冷动力单元的散热需求设定，既保证缸体工作时的热量能通过鳍片快速和流经的空气完成热交换，又不会因为鳍片过密导致整体重量超标，毕竟这类小型动力单元对自重的敏感度很高，每多一克无效重量都会影响终端设备的动力冗余。缸体侧面布置的进排气通路，采用了弯管式的流道设计，流道的弯折角度做了圆弧过渡处理，避免气流在通路内形成直角涡流影响进排气效率，接口位置预留了标准的管接头安装位，可直接对接对应的化油器或者排气消音组件，不需要二次改装接口结构。输出轴端的固定结构采用了螺母加止推垫片的锁紧方式，轴肩位置做了定位台阶，安装时可以直接靠台阶完成轴承、传动齿轮的轴向定位，不需要额外加工定位隔套，能减少装配时的零件数量，降低现场装配的复杂度。安装法兰布置在缸体的后侧端面上，法兰上的安装孔位采用了对称分布的设计，孔位的间距、孔径都参考了小型动力单元常用的安装支架尺寸做适配，安装时只需要匹配对应孔位的螺栓就能完成整机固定，不需要额外制作转接板，能有效降低终端设备的安装改造成本。

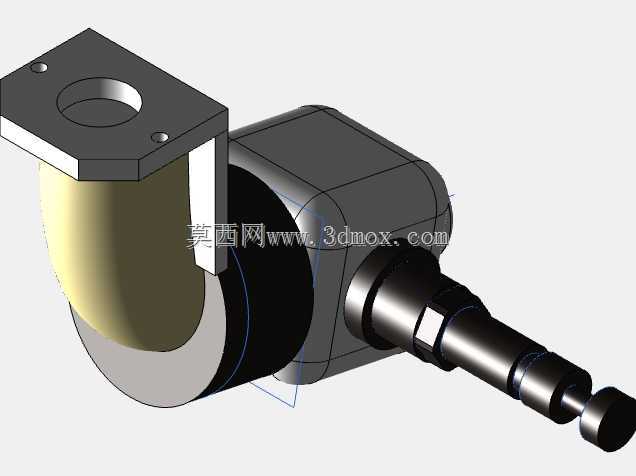

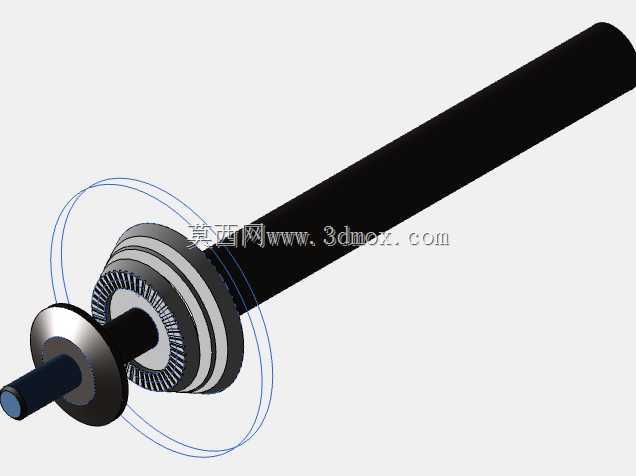

　　从安装边界的角度考量，整个结构的径向最大尺寸集中在散热鳍片的外圆位置，轴向尺寸从输出轴最前端到安装法兰最后端面的距离控制在紧凑范围内，在做整机布局时，只需要预留出散热鳍片周边的空气流通空间，以及输出轴前端的负载安装空间，不需要额外预留过多的操作间隙，因为缸体上的维护点位，比如火花塞安装位、油路接口都布置在缸体的侧上方，日常维护时不需要拆卸周边的安装结构就能完成操作。在内部传动结构的设计上，偏心回转组件和输出轴之间采用了花键连接的方式，保证动力传递过程中不会出现径向打滑的问题，同时花键连接的可拆卸性也方便后期对内部磨损件进行更换，不需要整体更换整个动力单元。

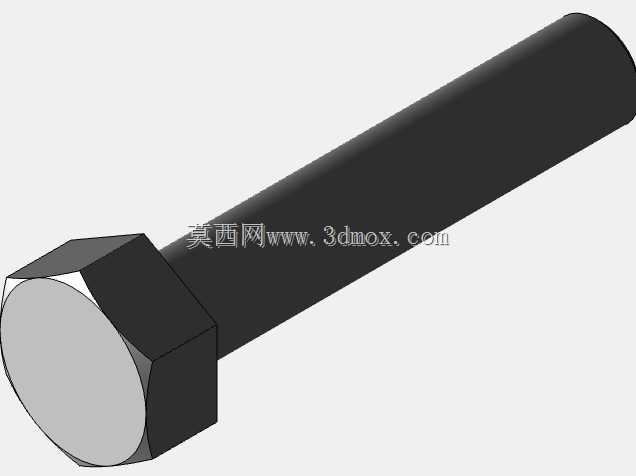

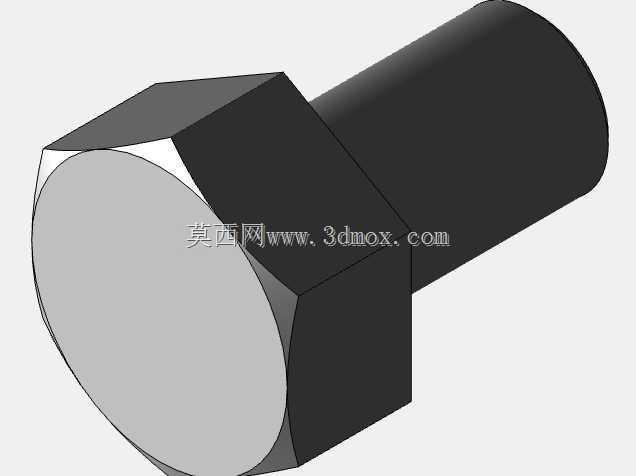

　　缸体和端盖之间的连接采用了周向均布的内六角螺栓，螺栓的预紧力可以根据密封需求做调整，结合面位置预留了密封槽的安装位，可根据使用场景的需求加装密封垫片或者密封胶，避免工作过程中出现介质泄漏的问题。值得注意的是，该结构在设计时优先保证了视觉上的结构完整性与装配逻辑合理性，可用于教学场景下的动力结构原理演示，也能作为小型动力设备选型阶段的结构参考，帮助设计人员快速理解这类回转式动力单元的布局逻辑，在做衍生设计时，可以根据实际的功率需求调整缸体的直径、散热鳍片的数量以及输出轴的轴径尺寸，适配不同的负载场景需求。在做三维建模过程中，每个零件的装配关系都按照实际的装配逻辑做了约束，比如轴承的内圈和轴过盈配合、外圈和缸体轴承孔过渡配合，螺栓和安装孔之间的间隙配合都做了对应的还原，能直接用于生成装配爆炸图、工程图纸，也能导入到仿真软件中做简单的运动学仿真，验证动力输出过程中的结构干涉问题。
