博世力士乐30规格连接护翼组件结构设计

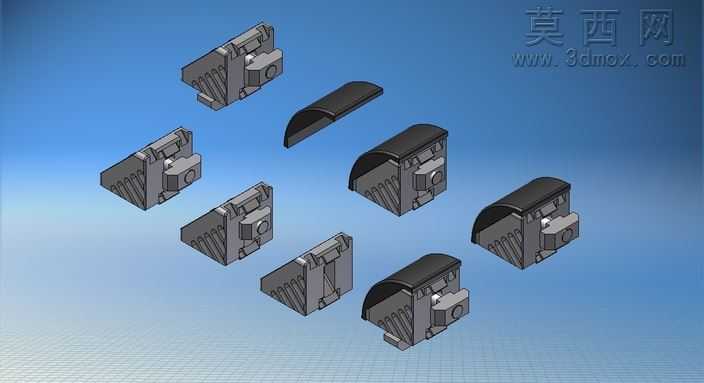

本套三维模型采用Autodesk Inventor完成全参数化建模，整体围绕博世力士乐30x30规格系列连接组件展开设计，完整还原了带护翼结构的连接主体与配套帽盖的全部细节特征。建模过程中严格遵循机械零件设计的公差配合逻辑，对连接主体的卡扣卡槽结构、侧面加强筋纹理、安装定位凸台、接口适配槽位均做了1:1的特征还原，每一处拔模斜度、圆角过渡都按照实际注塑零件的工艺要求设置，避免出现建模过程中常见的尖锐棱角、特征干涉问题。配套的弧形帽盖零件单独建模，精准匹配连接主体的顶部安装位，曲面过渡顺滑无破面，能够与主体实现无间隙装配。渲染阶段采用工业蓝渐变背景突出金属质感的零件主体，对主体零件赋予哑光深灰工程塑料材质，还原玻纤增强尼龙的表面磨砂质感，对帽盖零件赋予半哑光黑色塑料材质，区分不同零件的材质差异，同时添加柔和的环境光与定向补光，清晰展现零件表面的加强筋凹凸纹理、卡扣结构细节，所有零件采用爆炸视图排布，直观呈现整套组件的装配关系与零件构成。设计过程中充分考虑该零件作为型材连接配件的实际使用场景，护翼结构的尺寸、弧度均经过参数校核，能够适配对应规格的力士乐型材安装需求，零件的壁厚均匀控制在注塑工艺合理区间，既保证结构强度满足连接承重要求，也避免壁厚不均导致的注塑成型缺陷。整套模型的零件编号、属性信息统一录入iProperties属性面板，方便后续工程图导出、BOM清单生成，所有特征均保留完整建模历史，支持后续根据实际安装需求调整尺寸参数，适配不同规格的型材连接场景，装配体中所有零件均完成干涉检查，不存在特征重叠、装配错位问题，可直接用于装配验证、结构演示、工程图导出等后续工作。
