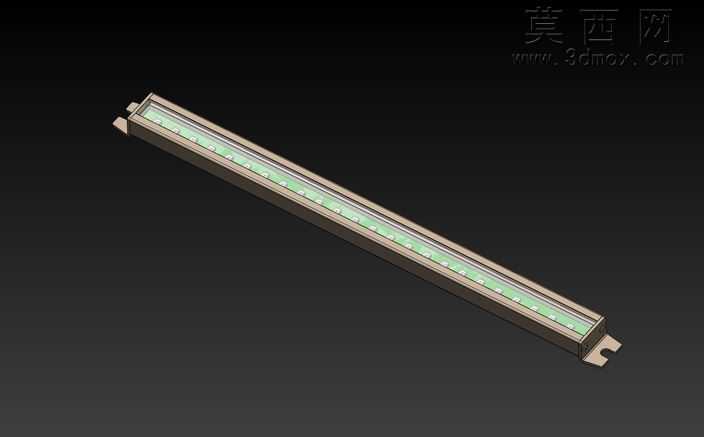

长条线性LED洗墙灯三维结构设计

本作品为长条线性LED洗墙灯的三维参数化建模成果，建模阶段依托SolidWorks平台完成全参数化草图绘制与特征构建，首先绘制灯具主体的铝型材拉伸截面，通过凸台拉伸命令生成灯体的基础承载壳体，针对壳体两侧的安装固定耳片，采用切除拉伸与圆角特征完成结构细化，保证安装孔位的同轴度与边缘的工艺圆角处理，避免应力集中问题。灯体内部的LED灯珠排布区域，通过线性阵列命令完成等距灯珠安装位的特征创建，严格匹配常规LED灯带的灯珠间距参数，保证后续实际生产的装配适配性。灯体表面的透光面罩部分，采用薄壁特征与抽壳命令构建，匹配灯体内腔的卡槽结构，还原面罩与壳体的卡扣装配关系，两端的端盖结构通过单独的零件建模后完成虚拟装配，还原端盖与灯体的配合间隙与螺丝固定位结构。渲染阶段针对不同部件赋予对应材质，铝型材灯体赋予磨砂阳极氧化铝材质，调整金属粗糙度与反射参数还原工业铝型材的哑光金属质感，透光面罩赋予半透明PC材质，调整透光率与折射参数模拟匀光面罩的漫透射效果，内部灯珠区域赋予高亮LED发光材质，模拟灯珠点亮时的出光效果，安装固定件赋予不锈钢金属材质，还原金属配件的亮面金属质感。结构设计上充分考虑灯具的户外使用场景，壳体预留防水胶圈的安装槽位，端盖与壳体的配合面设计密封结构，安装耳片的角度与孔位经过参数校核，满足墙面安装的角度调节需求，整体建模过程严格遵循自顶向下的设计思路，所有特征保留完整参数化历史记录，可根据实际功率需求调整灯体长度、灯珠数量、壳体截面尺寸等参数，模型装配体中包含完整的配合约束，可直接生成工程图用于生产加工，各零件的壁厚、拔模角度均符合注塑与铝挤型材的生产工艺要求，避免出现无法开模、壁厚不均导致的生产缺陷。
