15mm口径旋翼式家用冷水水表三维结构模型

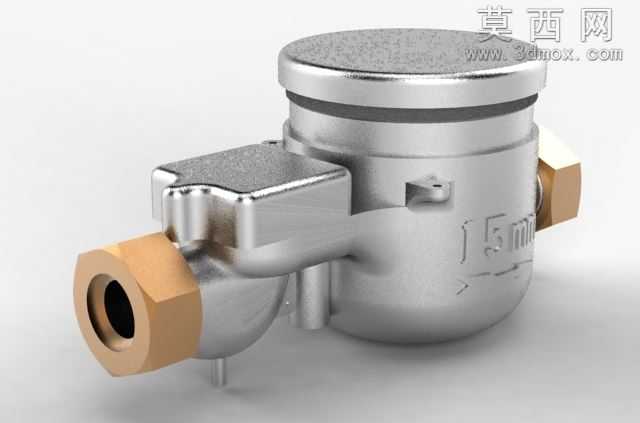

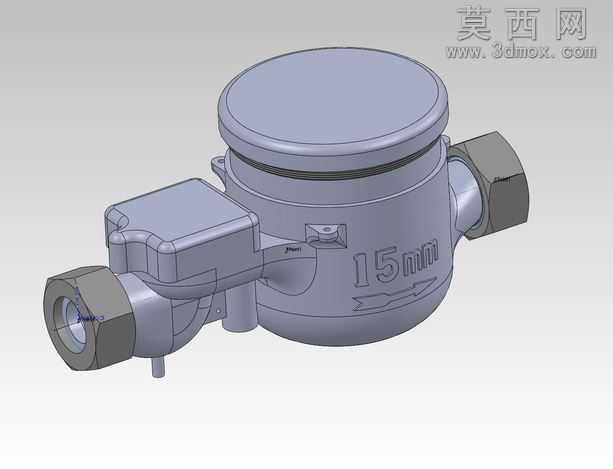

本模型为15mm口径旋翼式家用冷水水表的完整三维结构模型，建模过程严格参照民用旋翼式水表的实际生产尺寸与装配逻辑完成，整体采用SolidWorks软件进行全参数化建模，所有特征均保留完整建模历史，方便后续根据不同公称口径、压力等级需求进行参数调整与结构改型。模型完整还原了水表的核心组成结构：顶部采用带密封压圈的圆形表盖结构，表盖与表壳之间设计有卡扣式连接结构，可实现表盖的便捷开合同时保证日常使用的密封防护效果；表壳主体采用一体铸造成型的腔体结构，表面清晰模压15mm公称通径标识与水流方向箭头，还原真实产品的外观标识细节；两侧为带外螺纹的管道连接端，建模时还原了六角锁紧螺母的完整结构与螺纹细节，可直接用于模拟现场管道安装的装配干涉检查；表体侧部集成了计量传动机构的外置防护仓，仓体与主表壳采用一体化建模，还原了真实产品的结构加强筋与安装定位凸台细节，底部保留了水表安装定位的支撑脚结构。材质渲染方面，表壳主体采用哑光灰铸铁材质效果，连接螺母采用深灰色金属磨砂质感，表盖采用半哑光工程塑料质感，不同部件的材质区分清晰，可直观区分各结构的材质属性与功能分区。建模过程中重点还原了水表内部旋翼计量腔的外部轮廓对应结构，虽然未做内部叶轮等精密传动件的拆分建模，但外部所有装配接口、连接尺寸、外形比例均与真实民用1/2英寸水表完全一致，可用于给排水系统三维布管的装配占位、家装水电设计的效果展示、水表安装施工的模拟演示、水暖产品的展示宣传等场景。模型整体装配关系清晰，无多余冗余特征，所有圆角、拔模斜度均参照实际注塑、铸造工艺要求设置，避免出现生产制造环节无法实现的尖锐结构，既保证了外观的高度还原，也兼顾了模型用于生产参考的实用性，可帮助设计人员快速完成供水系统的整体布局设计，减少重复建模的工作量，也可作为水暖五金类产品建模的参考范例，用于学习民用计量仪表的结构设计逻辑与建模思路。
