TowerPro SG-5010BB舵机结构三维建模

　　在航模、小型自动化装置、机器人关节驱动等场景里，这类大扭矩标准舵机是非常常见的执行末端部件，SG-5010BB作为普及度较高的型号，常被用于固定翼航模的舵面控制、小型云台的角度调节、教学机器人的关节转动、智能小车的转向机构等场景，相比微型舵机它能提供更大的输出扭矩，相比工业级伺服又具备成本低、控制简单、安装接口标准化的优势，很适合小负载的角度定位控制需求。

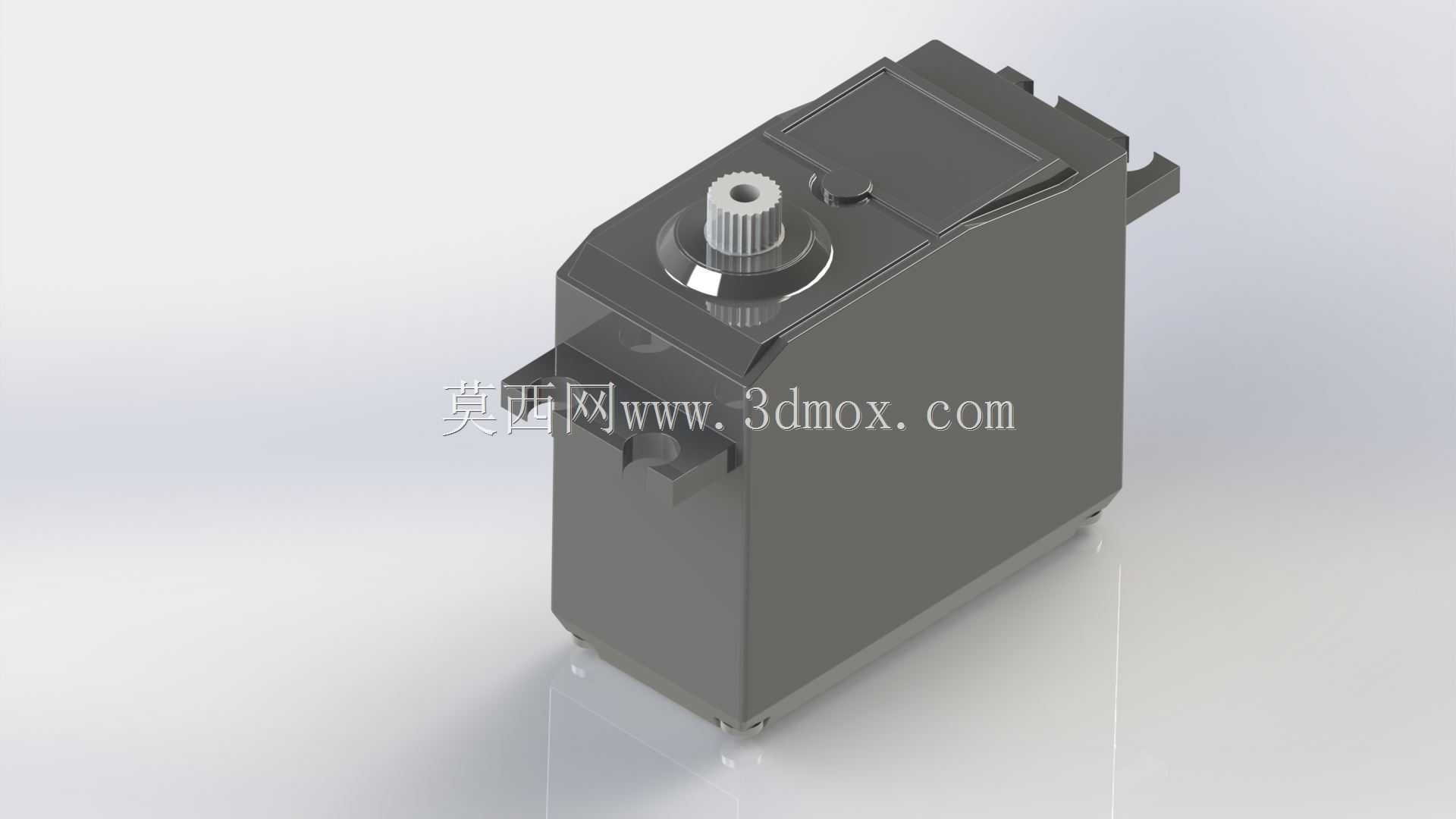

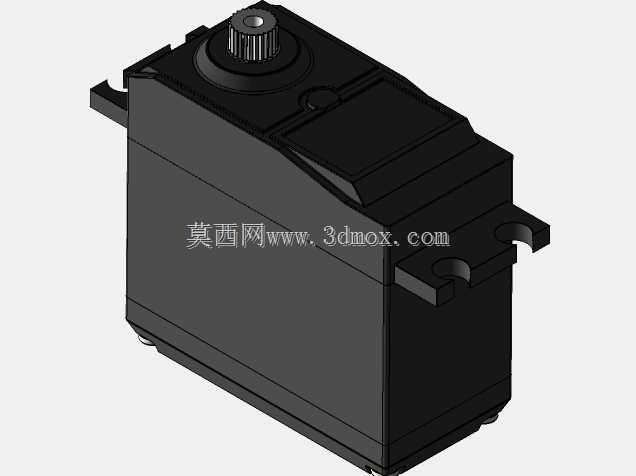

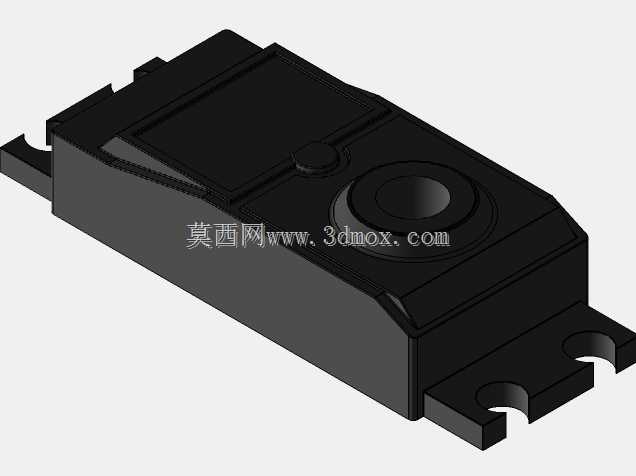

　　从结构设计来看，这款舵机采用标准的矩形壳体布局，顶部输出轴为齿形花键结构，兼容市面上通用的舵机摇臂、舵盘配件，不需要额外定制连接件就能直接搭配标准配件使用。壳体两侧带有安装固定耳，耳位上预留了标准安装孔位，安装孔的中心距符合通用大舵机的安装规范，在做结构适配的时候，只要预留对应尺寸的安装空间，就能直接替换同规格的其他型号舵机，不需要重新调整安装位的孔位坐标。输出轴的伸出高度、轴径尺寸也遵循通用舵机的尺寸规范，摇臂安装后不会和壳体顶面产生运动干涉，在0-180度的转动行程内，摇臂的转动范围不会被壳体结构阻挡。

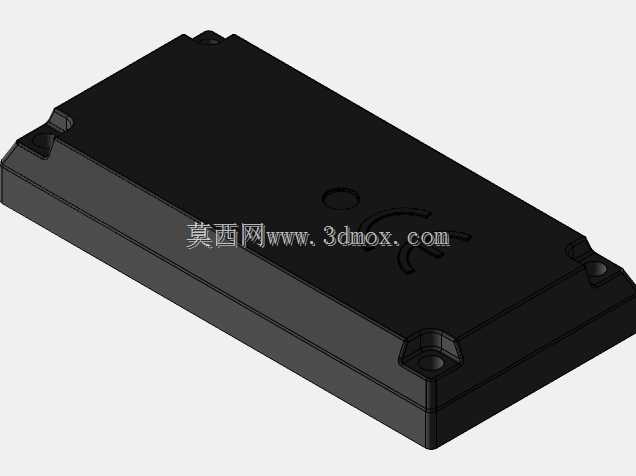

　　内部结构上，这类舵机集成了直流驱动电机、减速齿轮组、位置反馈电位器、控制电路板几个核心部分，建模的时候需要还原内部齿轮的传动比匹配关系，电位器的安装位置要和输出轴的转动中心同轴，保证位置反馈的角度和输出轴实际转动角度一一对应。壳体的上下盖采用卡扣加螺丝的固定方式，接缝处的定位止口设计要保证装配后上下壳的同轴度，避免内部齿轮组因为壳体错位出现卡滞、传动阻力过大的问题。输出轴位置的轴承安装位要预留合适的配合公差，既要保证轴转动顺畅，又要避免轴系出现径向窜动，影响角度控制的精度。

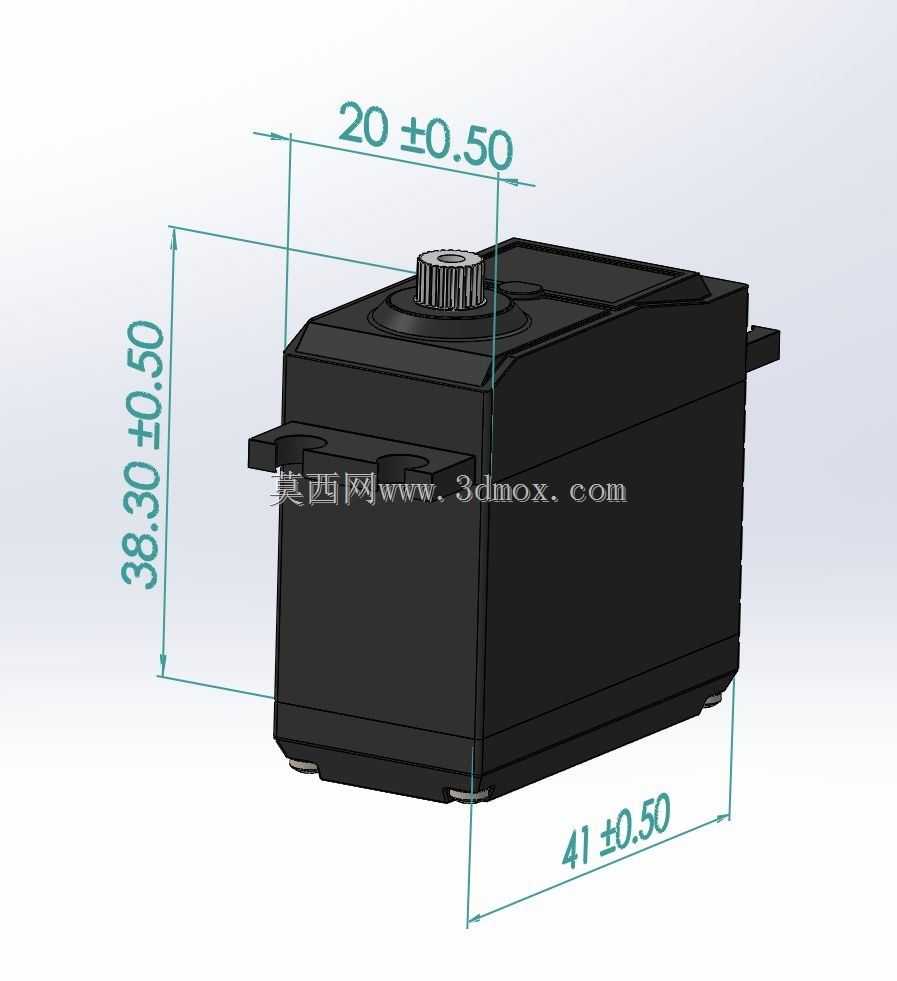

　　在做设备选型适配的时候，需要注意这款舵机的外形安装边界：整体壳体的长宽高尺寸要和安装舱位预留足够的间隙，尤其是输出轴带载摇臂之后，要计算摇臂在最大转动角度下的运动包络空间，避免摇臂转动时和周边结构件发生碰撞。两侧安装耳的位置要对应设计凸台或者安装柱，安装螺丝的长度要匹配壳体的厚度，避免螺丝过长顶到内部的齿轮或者电路板，造成舵机损坏。走线位置要预留在舵机出线端的对应方向，舵机的控制线一般是三根并排的杜邦线接口，走线槽的宽度要能容纳线材，同时避免线材在舵机转动过程中被摇臂剐蹭。

　　从实际使用的功能特性来说，这款舵机采用PWM信号控制，通过给定不同占空比的PWM信号就能控制输出轴转动到对应的角度，控制逻辑简单，不需要复杂的通讯协议，很适合和常用的开源控制板搭配使用。内部的减速齿轮组采用多级减速设计，把电机的高转速低扭矩输出转化为低转速大扭矩的输出，能够带动一定负载的结构做角度摆动，在额定负载下的角度偏差控制在较小的范围内，满足普通民用场景的定位需求。壳体采用高强度工程塑料材质，重量较轻，同时具备足够的结构强度，能够承受正常使用过程中的振动和冲击，不会因为常规的碰撞出现壳体开裂的问题。

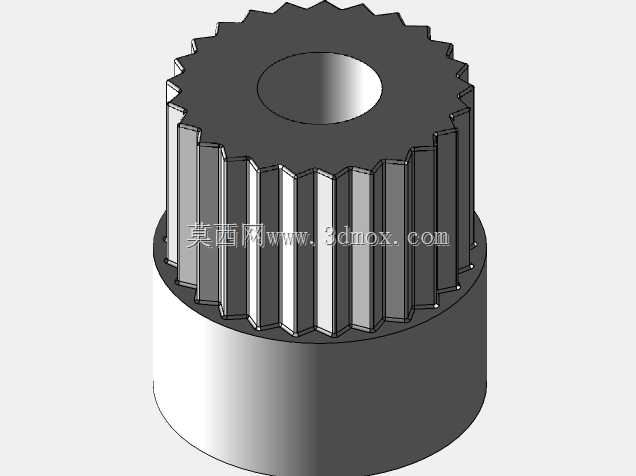

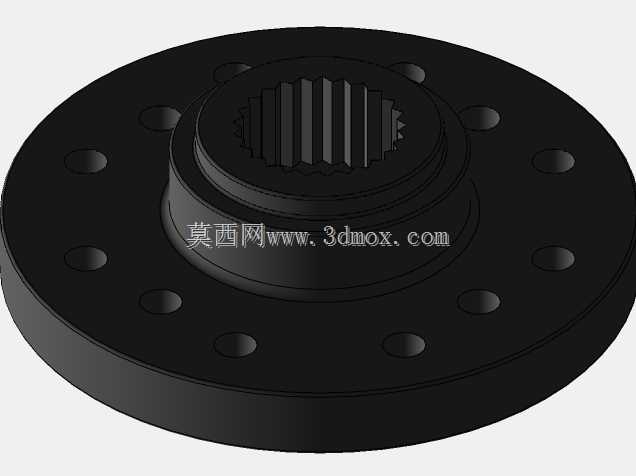

　　建模过程中，对于细节结构的还原会直接影响后续结构仿真和装配验证的准确性：比如顶部输出轴的花键齿形要和标准舵盘的齿形匹配，这样在做装配干涉检查的时候，才能准确判断摇臂安装后的配合状态；壳体表面的散热筋结构虽然尺寸不大，但在做热仿真的时候，这些结构会影响舵机长时间工作的散热效果；安装耳的倒角、壳体的拔模角度也要按照实际注塑件的工艺要求做还原，保证模型导出的工程图能够直接用于生产参考。另外，舵机的出线口位置要做圆角处理，避免线材被壳体的锐边割破绝缘层，这些细节结构在建模的时候都不能忽略，否则模型和实际产品会存在明显的结构差异，失去三维建模的工程参考价值。
