越野轮胎式起重作业设备结构造型

　　越野轮胎式起重设备主要服务于场地条件受限、转场距离较短但作业点位分散的工程现场，例如厂区改扩建中的钢结构吊装、市政管网施工中的管件就位、野外场站设备检修以及仓储物流区域的重型物料转运。与固定轨道式起重装备不同，这类设备依靠自身轮胎底盘完成短距离移动，能够在未硬化路面、碎石场地和狭窄施工通道内调整站位，对临时吊装任务的适应性更强。建模时首先需要把握整机的作业逻辑：上车部分承担起升、变幅、回转动作，下车部分负责承载、行驶和作业稳定，两者通过回转支承连接，形成可连续旋转的上部工作平台。

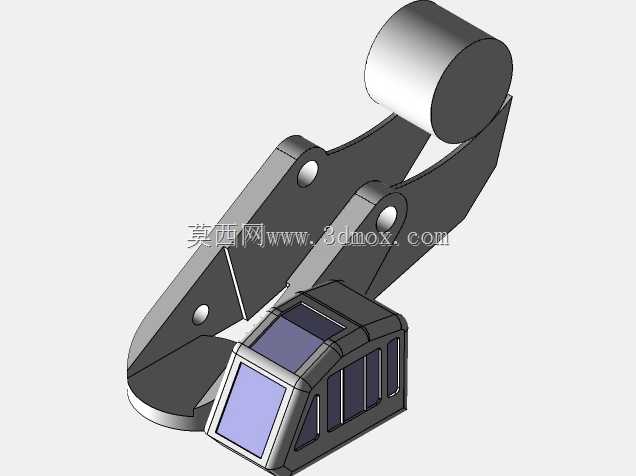

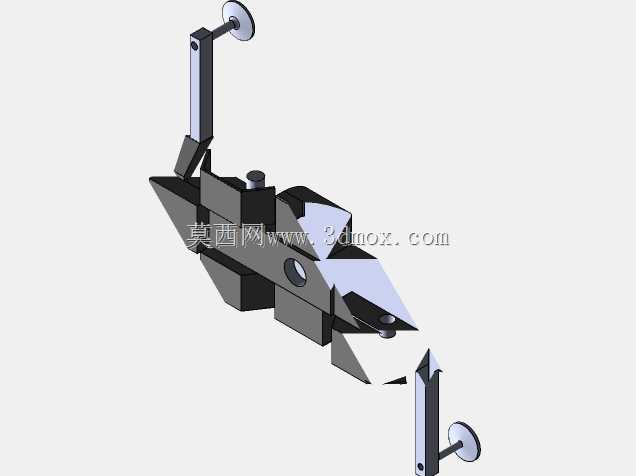

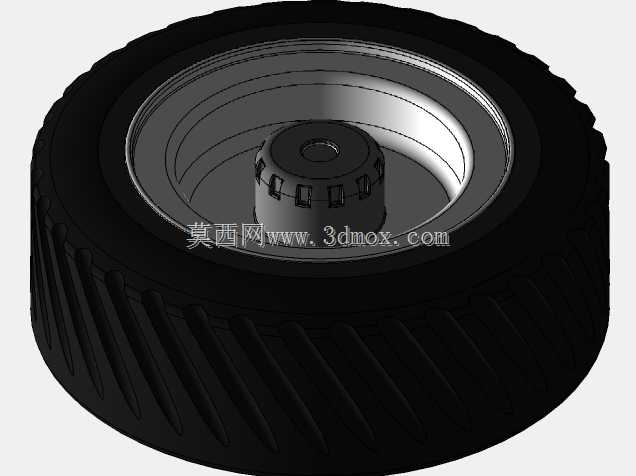

　　外形表达上，整机由底盘车架、越野轮胎、可伸缩支腿、回转平台、驾驶室、动力舱、伸缩吊臂、吊钩组和液压管路等部分组成。底盘宽度需要兼顾行驶通过性与吊装稳定性，轮胎采用大直径、深花纹形式，以体现非铺装路面的抓地能力。支腿布置在车架四角，作业时向外伸出并向下支撑，将轮胎部分卸载，使吊装载荷通过支腿盘传递到地面；建模时应保留支腿横梁、垂直油缸和支脚盘的层次关系，避免把下车结构简化成单一实体。回转平台位于底盘上方，平台前部布置吊臂铰点和变幅油缸，中部或后部设置动力系统、配重及围护结构，这些部件的相对位置直接决定整机重心和视觉比例。

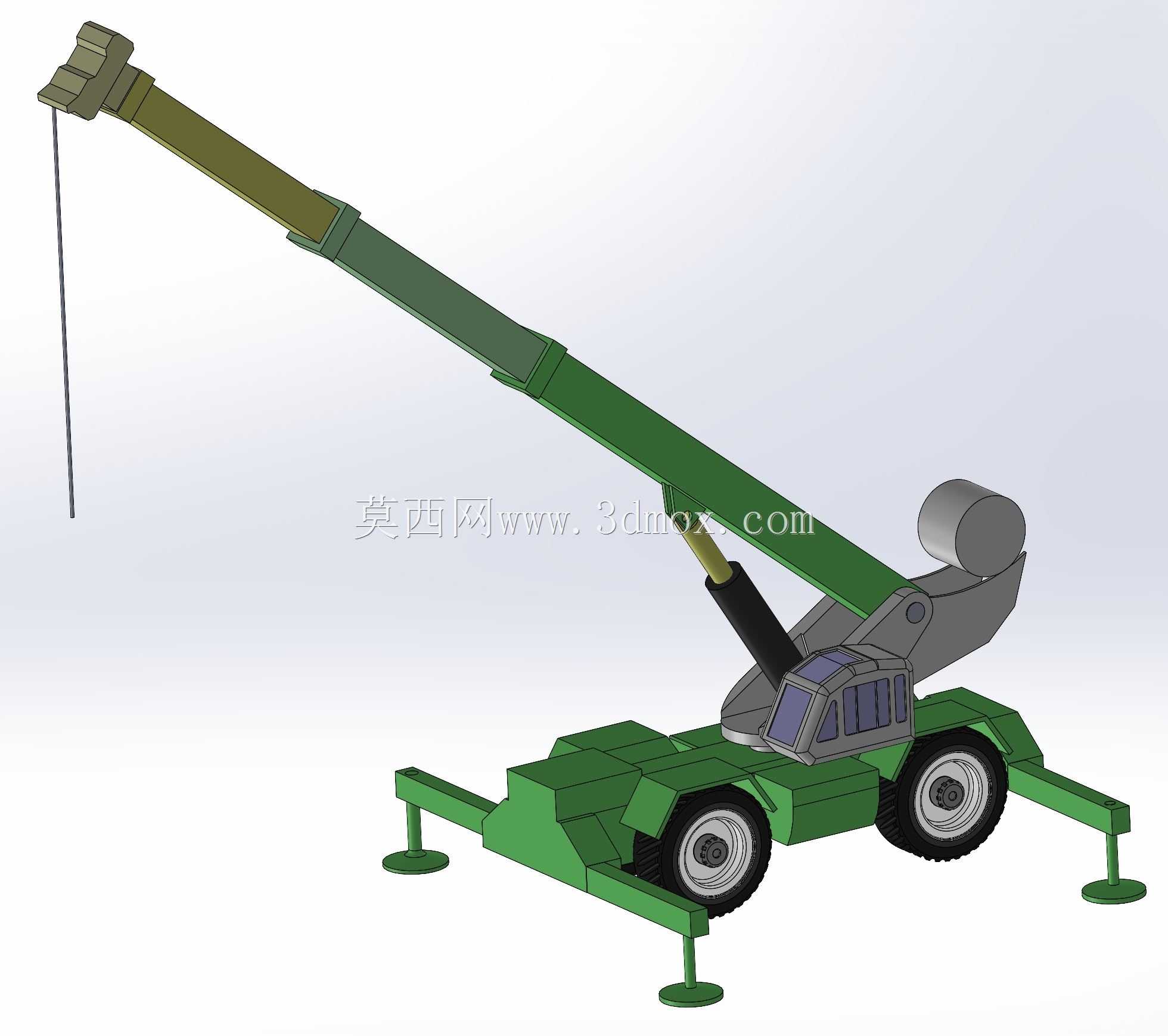

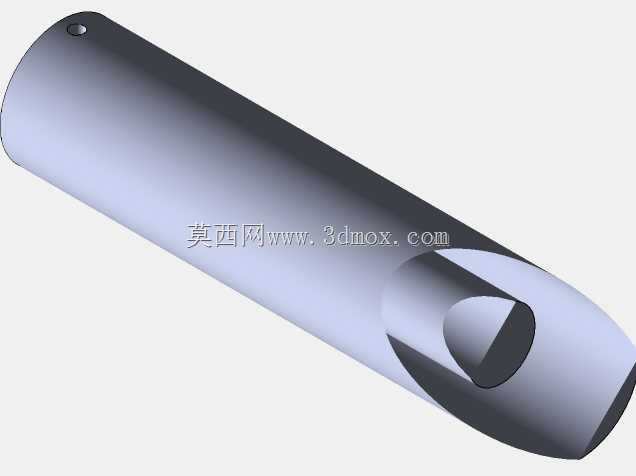

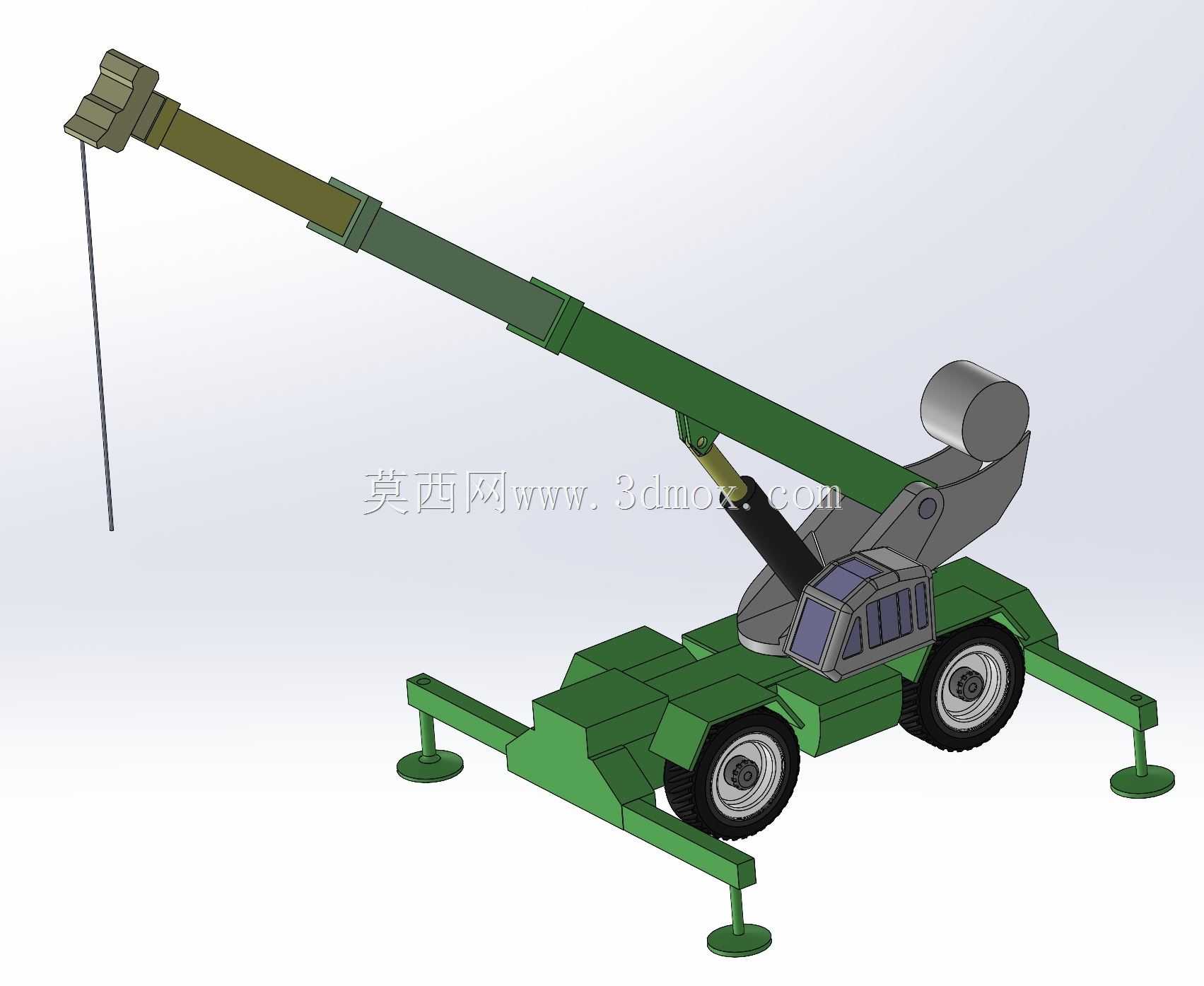

　　吊臂是该类设备最醒目的功能部件，通常采用多节箱形伸缩臂结构。臂节之间存在嵌套关系，根部通过铰轴与上车平台连接，变幅油缸支撑在臂架下方，用于改变仰角。模型中需要表现臂体的矩形截面、滑块间隙、伸缩油缸轨迹以及臂头滑轮组。吊钩组由滑轮架、吊钩、防转结构和钢丝绳组成，钢丝绳从臂头绕入起升机构，形成完整的载荷传递路径。若用于方案展示，可将吊臂设置在中等仰角、臂节部分伸出的状态，这样既能体现伸缩结构，也能让回转平台、支腿和底盘之间的空间关系更加清晰。

　　从设计思路看，起重设备的三维造型不能只追求外观相似，还要反映受力路径。吊装时，载荷经吊钩、钢丝绳、臂头、臂体、变幅油缸和回转平台传递至回转支承，再由下车车架分配到四个支腿；行驶状态下，载荷则通过车架、车桥和轮胎传递到地面。因此车架应表现为焊接箱形梁与加强板组合的承载结构，平台尾部需要有明显配重来平衡吊重产生的倾覆力矩，支腿伸出范围与臂架作业半径之间存在工程上的匹配关系。驾驶室的位置应保证操作人员对吊钩、臂端和现场环境具有良好视野，窗面、扶手、爬梯和护栏等细节虽小，却能增强设备的真实作业属性。

　　安装边界方面，这类装备不需要像固定式起重机那样预埋基础，但在三维布置或施工模拟中，应为整机预留支腿展开空间、臂架旋转空间和起吊回转半径。站位区域要考虑支腿盘与地面的接触面积，臂架下方及回转尾部不得与建筑物、管线、输送带或其他设备发生干涉。转场通道则需核对整机宽度、高度、转弯轨迹和轮胎接地位置。若将模型放入厂区场景，可进一步检查吊臂在不同仰角下与厂房梁柱、管廊、电缆桥架的净距，也可用于吊装路径推演、作业警戒范围划分和设备选型沟通。

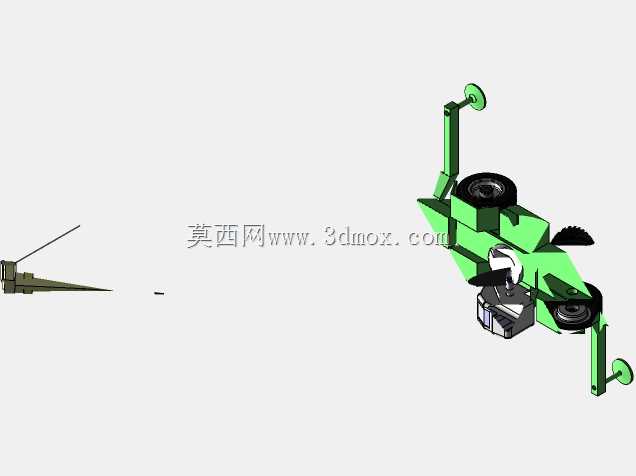

　　结构建模过程中，宜按可装配关系组织零件：下车车架与车桥、轮胎、支腿油缸分别建立层级；上车平台与动力罩、驾驶室、配重、回转机构形成独立模块；吊臂按基本臂、二节臂、三节臂及臂头附件拆分，便于后续调整伸缩状态。液压油缸可用缸筒、活塞杆和铰耳表达运动方向，钢丝绳路径可通过简化曲线或细实体表现。对于渲染展示，金属臂架、深色轮胎、警示色吊钩和工程黄车身之间的材质区分，有助于突出工程机械的功能特征；对于结构评审，则应更多关注铰点位置、重心分布、支腿跨距和尾部回转半径，而不是单纯依赖外观贴图。
