车床用四爪自定心卡盘结构设计

　　在普通车床与车削加工中心的日常加工场景中，卡盘是连接主轴与待加工工件的核心装夹部件，其装夹精度、夹持稳定性直接决定了工件最终的形位公差与加工表面质量。不同于三爪自定心卡盘适配规则回转体工件的特性，四爪卡盘的单爪独立可调结构，能够装夹截面为方形、矩形、偏心异形的不规则工件，在小批量异形件车削、偏心轴类加工、薄壁件夹持工序中有着不可替代的应用价值。

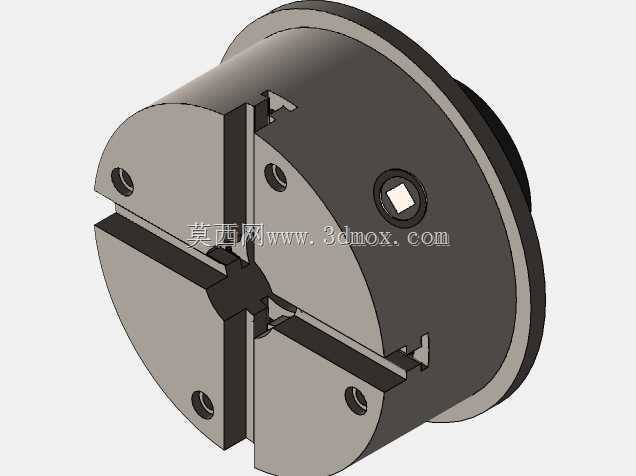

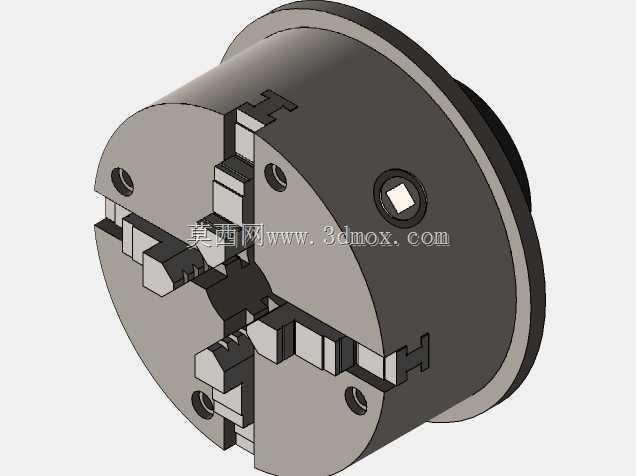

　　从实际加工的功能需求出发，这款四爪卡盘的结构设计围绕装夹刚性、调节便利性、安装适配性三个核心维度展开。卡盘主体采用盘式整体结构，后端设置与车床主轴法兰匹配的安装止口，安装时通过止口定位保证卡盘回转中心与主轴回转轴线的同轴度，避免装夹后出现整体跳动超差的问题。盘体正面均匀分布四个径向排布的卡爪安装槽，每个卡爪配套独立的丝杆传动副，转动对应卡爪的调节方头时，丝杆带动卡爪沿槽体做径向直线移动，既可以实现四个卡爪同步移动完成规则工件的快速定心，也可以单独调整单个卡爪的伸出量，完成偏心工件的找正装夹。

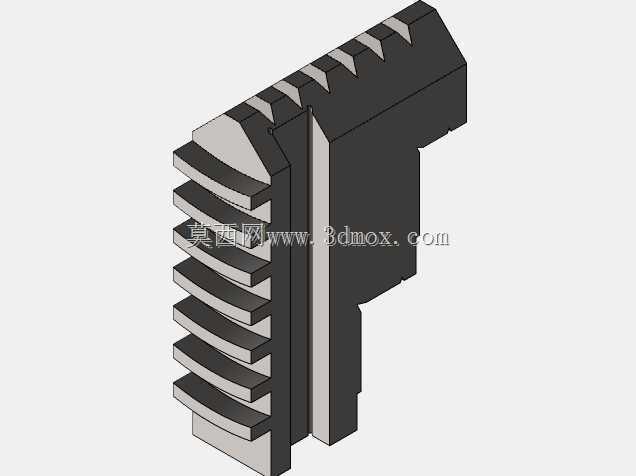

　　卡爪采用分体式组合结构，包含基爪与上爪两部分，基爪与内部丝杆啮合传递驱动力，上爪通过螺栓与基爪紧固连接，可根据待加工工件的直径范围更换不同行程的正爪或反爪：正爪适用于小直径工件的内撑与外夹，反爪则可适配大直径盘类、环类工件的外圆装夹，覆盖常规车削工序的绝大多数装夹尺寸范围。卡爪与工件接触的夹持面设计有细密的锯齿纹理，能够增大夹持摩擦力，避免重切削工况下工件出现打滑移位的问题，同时锯齿结构的硬度经过淬硬处理，长期使用不会出现磨损塌陷，保证装夹精度的保持性。

　　从安装边界与尺寸适配角度看，这款卡盘的盘体外径、止口直径、安装螺栓孔分布尺寸均匹配常规卧式车床的主轴安装规格，安装时无需额外制作过渡法兰，直接通过主轴端的锁紧螺栓即可完成固定。卡盘整体厚度控制在合理范围内，不会过多占用车床的Z向加工行程，保证加工长轴类工件时的有效加工长度。盘体侧面预留的四个调节方孔位置与卡爪一一对应，使用卡盘扳手转动调节时操作空间充足，不会出现扳手与盘体、工件干涉的问题，找正工件时的操作便利性较好。

　　在实际加工应用中，这款四爪卡盘可完成多种复杂工序的装夹需求：加工偏心轴类零件时，可通过百分表打表调整单个卡爪的伸出量，将工件的待加工回转中心调整至与主轴轴线重合，满足偏心距的加工精度要求；装夹方形、矩形截面的锻件毛坯时，四个卡爪可分别贴合毛坯的四个侧面，避免三爪卡盘装夹异形毛坯时接触面积不足、夹持力不均导致的工件变形；加工薄壁环类零件时，可通过微调四个卡爪的夹持力，减少单点夹持力过大导致的薄壁件圆度变形，保证薄壁件加工后的形位公差符合图纸要求。

　　结构设计过程中，针对卡盘长期使用的精度保持性做了针对性优化：卡爪与盘体滑槽的配合面采用精密磨削加工，配合间隙控制在合理范围内，既保证卡爪移动顺畅无卡滞，又避免间隙过大导致的装夹晃动；内部丝杆采用梯形螺纹传动，传动效率高、自锁性能好，装夹工件后不会因为切削振动导致卡爪松动移位；盘体材料采用高强度铸铁铸造，经过时效处理消除内应力，长期使用不会出现盘体变形，保证卡盘整体的回转精度稳定性。

　　不同于液压卡盘、气动卡盘等动力卡盘需要配套液压站、气源等辅助设备，这款手动四爪卡盘的结构简单、维护成本低，不需要额外的动力配套即可使用，不仅适用于常规量产零件的加工，也非常适合维修车间、工装加工车间的小批量、多品种零件加工场景，找正调整灵活，装夹适配范围广，是车削加工环节通用性极强的核心夹具部件。在三维建模过程中，完整还原了卡盘内部的丝杆传动结构、卡爪与滑槽的配合关系、安装止口与螺栓孔的位置尺寸，可直接用于机床配套选型的装配校核、卡盘维修的备件测绘、以及相关教学场景的结构演示，模型的各部件配合关系与实际实物完全一致，能够准确反映卡盘的实际装配状态与运动逻辑。
