组合式角接触推力滚珠轴承结构设计

项目分类:通用机械零部件 发布时间:2025-01-05 ID:884160
  • 组合式角接触推力滚珠轴承结构设计
  • 组合式角接触推力滚珠轴承结构设计
  • 组合式角接触推力滚珠轴承结构设计
  • 组合式角接触推力滚珠轴承结构设计
  • 组合式角接触推力滚珠轴承结构设计
  • 组合式角接触推力滚珠轴承结构设计
  • 组合式角接触推力滚珠轴承结构设计

  在精密传动系统的设计选型环节,轴承作为核心支撑部件,其结构合理性直接决定整套设备的运行精度、负载能力与服役寿命,本次呈现的组合式滚珠轴承结构,整合了角接触球轴承与双向推力球轴承的核心性能优势,可同时满足径向承载与双向轴向承载的复合工况需求,在仪表精密传动、机床主轴进给、伺服机构传动等场景中有着广泛的适配性。

  从实际应用场景来看,这类组合轴承常被用于需要同时承受径向载荷与双向轴向载荷的轴系结构中,比如精密仪表的转轴支撑部位,既需要约束轴的径向跳动保证测量精度,又需要抵消轴系正反方向的轴向窜动;在中小型动力传动箱的输入输出端,这类轴承可以简化支撑结构的设计,无需分别布置径向支撑轴承与推力轴承,减少轴系的轴向安装尺寸,提升整体结构的紧凑性。

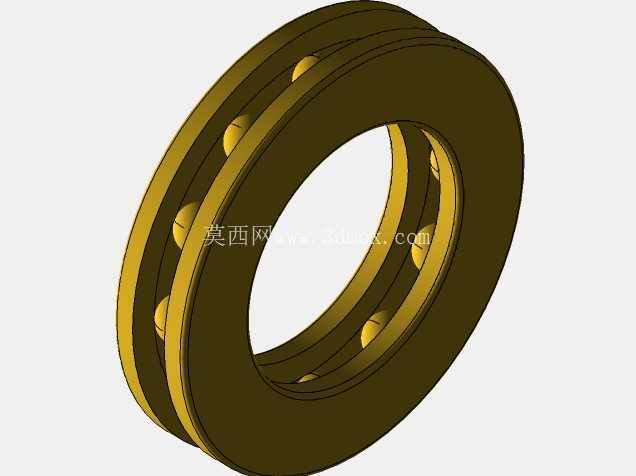

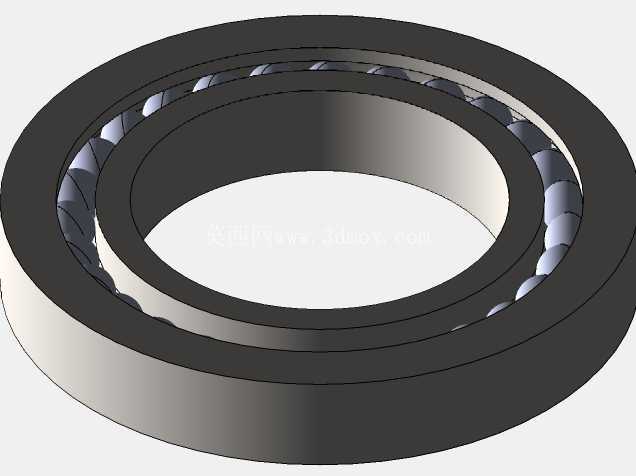

  从功能特性层面分析,该轴承的滚道设计经过针对性优化,角接触段的滚道接触角经过匹配计算,可在承受径向载荷的同时产生对应的轴向分力,配合双向推力段的平行滚道结构,能够同时承载两个方向的轴向推力,避免单一类型轴承在复合载荷下出现的滚道偏载、滚动体打滑等问题。滚动体采用高精度滚珠排布,保持架的兜孔结构做了间隙优化,既可以保证滚动体在滚道内的灵活转动,又能限制滚动体的轴向窜动,降低高速运转下的保持架晃动与噪声。

  设计过程中,首先需要明确轴系的负载边界:径向载荷的大小与方向波动范围、双向轴向载荷的峰值、预期的额定转速区间、允许的径向跳动与轴向窜动量,这些参数直接决定滚道的曲率半径、接触角大小、滚珠直径与数量排布。在三维建模阶段,需要先完成内圈、外圈的基体轮廓构建,区分角接触滚道段与推力滚道段的衔接位置,保证两段滚道的同轴度公差符合设计要求,避免装配后出现滚动体受力不均的问题;之后根据滚道的曲率参数匹配对应直径的滚珠,按照等间距排布的原则完成滚珠阵列,再设计对应的保持架结构,保证每个滚珠都能被稳定约束在兜孔内,同时预留足够的润滑脂存储空间,满足长期运转的润滑需求。

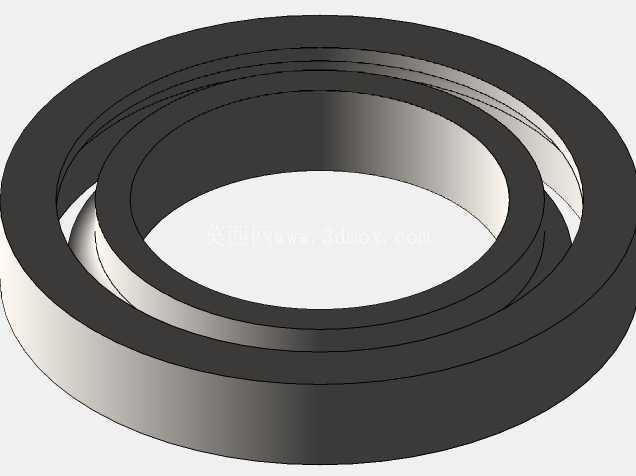

  关于外形尺寸与安装边界,该轴承的内孔为标准圆柱配合面,可与对应公差带的转轴直接过盈配合装配,外圈的外圆柱面与轴承座孔采用过渡配合,方便安装拆卸;轴承的轴向总厚度经过紧凑化设计,相比分别安装角接触轴承与推力轴承的组合方案,轴向尺寸可缩短30%左右,适合安装空间受限的紧凑式传动结构。安装时需要注意内圈与外圈的压装受力面,不能通过滚动体传递压装力,避免滚道与滚珠出现压痕损伤,装配后需要检查轴系的转动灵活性,确保没有卡滞、过紧的问题,同时保证轴向游隙在设计允许的范围内,游隙过大会导致轴系窜动超差,游隙过小则会造成运转时温升过高,缩短轴承使用寿命。

  在细节结构上,轴承的内外圈端面做了平面度公差约束,可与轴肩、轴承座端面紧密贴合,保证轴向定位的准确性;滚道表面做了粗糙度优化,降低滚动体运转时的摩擦阻力,减少磨损速率。这类组合结构的轴承,相比单一类型轴承的适配场景更广,能够帮助结构设计人员简化轴系支撑方案,减少零件数量,提升装配效率,同时保证轴系的运转精度与负载能力,在中小功率的精密传动设备中有着较高的应用价值。建模过程中需要严格控制各零件的同轴度、圆度等形位公差,确保虚拟装配后各部件之间没有干涉,滚动体与滚道的接触位置符合设计预期,为后续的工程图输出、实物加工提供准确的三维模型依据。
