多类型滚子轴承结构三维设计展示

　　在重载传动系统的设计选型环节，滚子轴承是支撑旋转轴系、降低运动摩擦阻力的核心基础部件，不同结构形式的滚子轴承适配的工况场景存在明确差异，本次呈现的三维结构覆盖圆柱滚子轴承、滚针轴承、圆锥滚子轴承、推力滚针轴承四类主流滚子轴承构型，可直接用于传动系统的装配干涉校验、支撑结构方案论证环节。

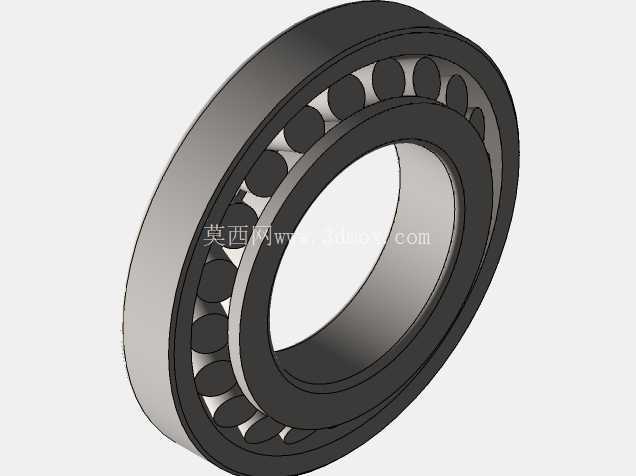

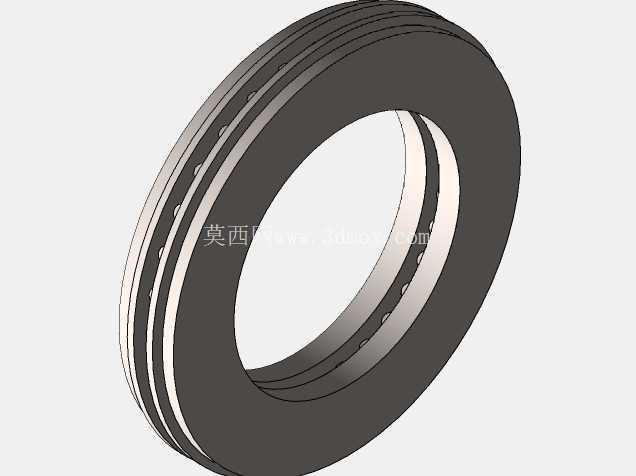

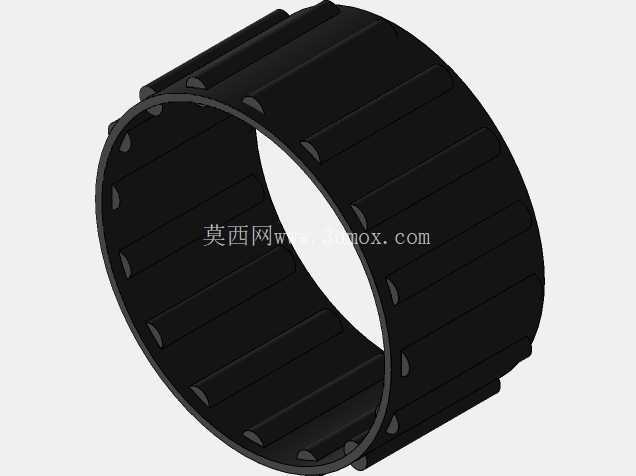

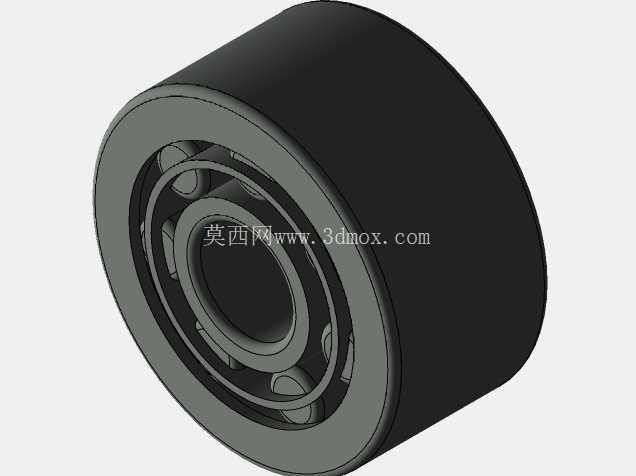

　　从实际应用场景来看，圆柱滚子轴承的线接触滚道结构，使其具备更高的径向承载能力，多用于减速机输入输出轴支撑、机床主轴径向定位、重型输送机辊筒支撑这类径向载荷占主导、轴系转速中等偏高的工况，其滚子与滚道的修形设计可有效规避边缘应力集中问题，在长期交变载荷作用下能保持更稳定的旋转精度。滚针轴承的径向截面尺寸紧凑，在安装空间受限的场景下优势明显，比如汽车变速箱内部的齿轮轴支撑、小型电动工具的输出端支撑、液压泵内部的转子支撑位置，无需预留过大的径向安装空间即可实现可靠的轴系支撑，部分带保持架的滚针轴承还可适配更高的轴系转速，避免滚针之间的相互摩擦带来的温升问题。圆锥滚子轴承可同时承受径向载荷与单向轴向载荷，通常成对使用在汽车差速器轴端、机床主轴双向支撑、重型卡车轮毂轴这类存在复合载荷的位置，安装时可通过调整内圈与外圈的轴向配合间隙，获得最优的预紧量，提升轴系的整体支撑刚度，减少重载工况下的轴系窜动。推力滚针轴承则主要承受轴向载荷，多用于变速箱换挡机构的轴向定位、机床丝杠的轴向支撑、重型液压缸的端面旋转支撑位置，其薄型结构可大幅压缩轴向安装尺寸，在轴向空间受限的重载轴向支撑场景中不可替代。

　　从设计思路层面，本次三维建模严格遵循各类型滚子轴承的公称接触角规范、滚子直径与长度的配比关系，保持架的兜孔结构完全匹配对应滚子的外形轮廓，保证滚子在滚道内可顺畅滚动无卡滞；内外圈的挡边结构根据轴承类型做差异化设计，比如圆柱滚子轴承的可分离式内圈挡边、圆锥滚子轴承的一体式外圈挡边、推力滚针轴承的平面滚道结构，均完全匹配实际工业产品的结构特征。建模过程中对滚道的曲率半径、滚子的凸度修形量做了参数化设置，可根据不同的载荷等级快速调整对应参数，适配不同承载需求的设计场景。

　　关于外形尺寸与安装边界，模型严格遵循滚动轴承的安装配合规范：内圈与轴的配合采用基孔制公差带，外圈与轴承座孔的配合采用基轴制公差带，安装时的轴向定位台阶高度、圆角半径均符合标准安装要求，避免出现安装干涉、定位不可靠的问题；不同类型轴承的安装倒角尺寸、密封槽预留位置（针对带密封结构的衍生型号）均在模型中做了对应体现，设计人员可直接将模型导入装配体中，校验轴系的轴向窜动量、轴承与周边密封件、端盖的间隙是否满足设计要求，无需重新绘制轴承轮廓即可快速完成轴系的整体布局设计。

　　在实际工程选型过程中，设计人员可根据轴系承受的载荷方向、载荷大小、转速区间、安装空间限制，直接调用对应类型的轴承模型完成装配验证，比如在径向安装空间不足10mm的重载支撑位置，优先选用滚针轴承结构；在存在较大轴向与径向复合载荷的轴端，选用成对安装的圆锥滚子轴承；在仅承受轴向载荷的端面旋转位置，选用推力滚针轴承；在纯径向重载、转速较高的支撑位置，选用圆柱滚子轴承。模型的各零件均为可编辑状态，设计人员可根据实际选型的轴承型号，调整内外圈的宽度、滚子的数量与尺寸、保持架的结构形式，快速匹配具体的设计需求，减少重复建模的工作量，提升传动系统结构设计的效率。
