带式输送机多工位槽型托辊安装支架

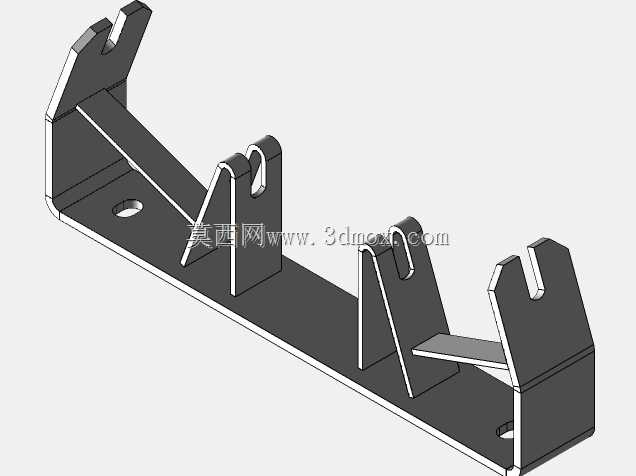

　　在散料输送系统的现场运维与新线搭建环节，托辊支架的安装精度与结构可靠性，直接决定了整条输送线的皮带跑偏概率、托辊更换效率以及长期运行的维护成本，这款多工位托辊安装架，正是针对槽型带式输送机的上托辊组安装需求设计的一体化冲压焊接结构件。从现场安装边界来看，该支架采用长条形角钢作为主体承载基底，基底上预留的两个圆形安装孔位，可直接适配输送机中间架的标准安装螺栓间距，无需现场二次打孔即可完成快速定位固定，支架整体沿输送方向的安装宽度，完全匹配常规槽型托辊组的三辊排布跨距，不会出现托辊轴端卡滞或安装间隙过大的问题。支架上共设置四组托辊卡位槽，其中端部两组卡位槽对应槽型托辊组的侧斜托辊安装位，中间两组卡位槽对应水平托辊的安装位，

　　卡位槽采用开口式U型槽设计，槽口宽度与标准托辊的轴径尺寸完全匹配，更换托辊时无需拆卸整个支架，只需将托辊轴沿槽口滑入即可完成就位，相比传统螺栓固定式托辊座，单组托辊的更换时间可缩短60%以上，尤其适合矿山、港口、电厂等需要连续作业、运维窗口期极短的散料输送场景。结构设计上，每两组相邻的卡位立板之间都增设了三角形加强筋板，筋板与基底角钢、卡位立板采用满焊连接，可有效承载散料下落时的冲击载荷，避免长期受料冲击导致立板变形、卡位槽偏移的问题；端部的卡位立板额外做了折弯翻边处理，既提升了立板自身的结构刚度，也能对托辊轴端形成轴向限位，防止皮带运行过程中托辊出现轴向窜动、磨碰支架的异常磨损问题。从实际应用场景出发，

　　该支架适配的槽型托辊组可形成35度左右的槽角，既能满足煤炭、矿石、砂石等散装物料的大输送量承载需求，避免物料在输送过程中撒漏，也能通过多托辊的排布降低皮带的运行阻力，减少皮带与托辊之间的摩擦损耗。支架的卡位槽高度经过精准核算，安装完成后托辊的上母线高度处于同一设计平面，可保证皮带与每一组托辊都能均匀接触，避免局部托辊受力过大导致的轴承过早损坏、皮带局部磨损过快的问题。在散料输送线的转弯段、受料段等特殊工况位置，该支架的多卡位设计也可灵活调整托辊的排布角度，通过调整不同卡位槽内的托辊安装位置，适配不同槽角的输送需求，无需单独定制特殊支架，可有效降低备件储备的品类与库存成本。支架的所有外露边缘都做了倒角去毛刺处理，

　　安装过程中不会划伤施工人员，也不会在皮带运行过程中剐蹭皮带底面，减少皮带的意外损伤概率。从建模细节来看，该结构完整还原了冲压折弯的板材厚度、焊缝的实际成型尺寸、安装孔的倒角与公差余量，可直接用于整机装配的干涉检查、安装模拟，也可作为备件加工的生产参考图纸，帮助结构设计人员快速完成输送机中段托辊组的排布设计，减少重复建模的工作量。
